Connaître votre pulvérisateur
Connaître votre pulvérisateur

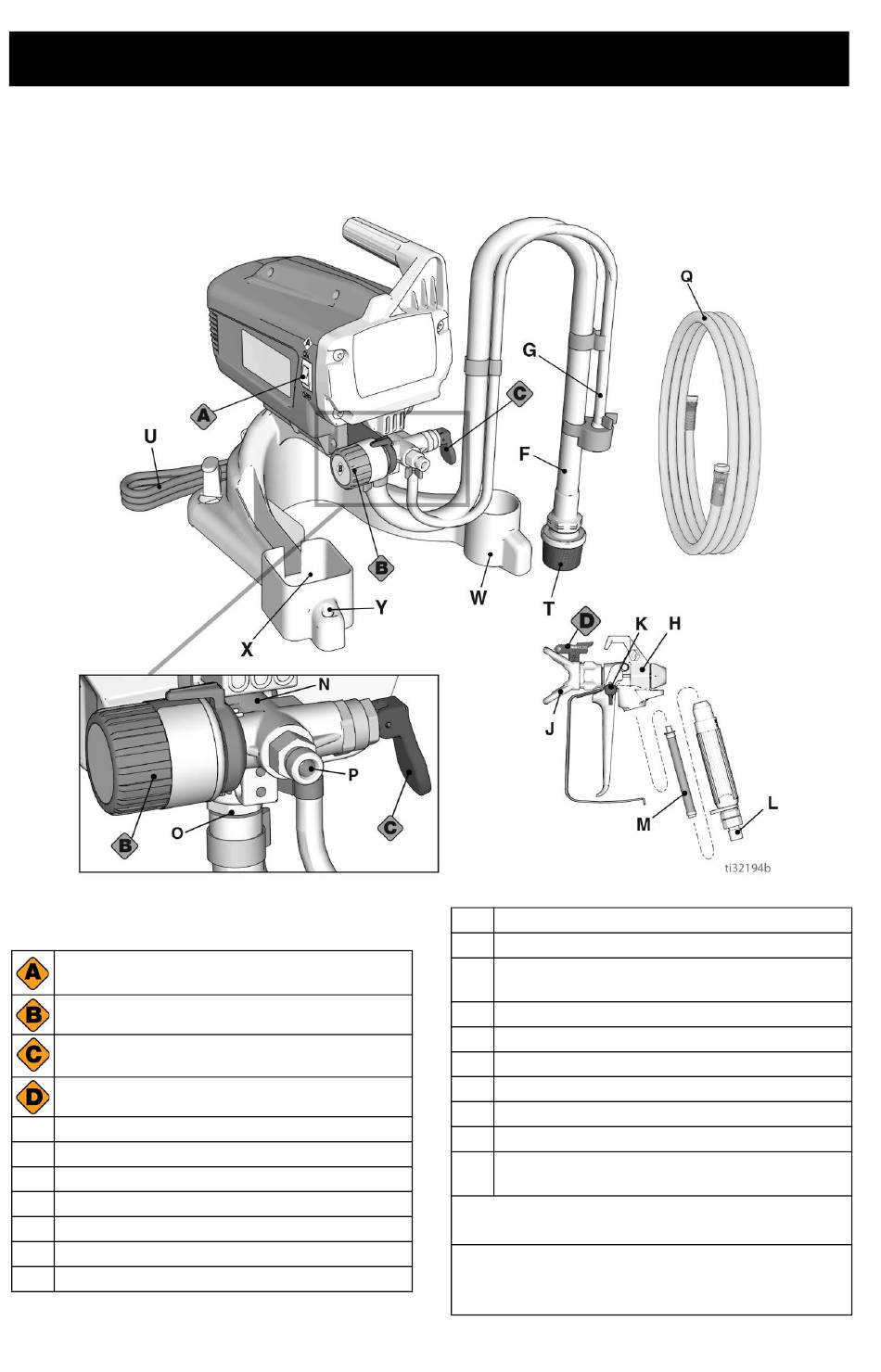

Schéma du A20 Plus sur pied

Nomenclature du A20 Plus

Alimentation - Interrupteur
MARCHE/ARRÊT
Bouton de réglage de pression
Vanne d'amorçage/de pulvérisation
Buse de pulvérisation
F Tuyau d'aspiration
G Tuyau de vidange (avec diffuseur)
H Pistolet pulvérisateur sans air
J Garde-buse de pulvérisation
K Verrou de la gâchette du pistolet
L Raccord pistolet
M Filtre du pistolet (dans la poignée)
10
N Pompe
O Vanne d'entrée
P Vanne de sortie (raccord du flexible
sans air)
Q Tuyau sans air
T Tamis d'entrée
U Cordon d'alimentation
W Réservoir du tuyau d'aspiration
X Support de pistolet
Y Support de buse
Modèle / étiquette de série (non illustrée,
située à l'arrière de l'unité.)
Pour plus d'informations, voir
rapide, page 36
.
Pour les étiquettes de sécurité de rechange,
Étiquettes de sécurité de rechange,
voir
page 9
.
Référence
3A6435D FR
