Proline Promag P 200

Emplacement de montage

Endress+Hauser
Sortie impulsion/fréquence
Coefficient de Max. ±100 ppm de m.
température

Montage

En principe, il n' e st pas nécessaire de prendre des mesures particulières au moment du montage (par
ex. support). Les forces extérieures sont absorbées par la construction de l' a ppareil.

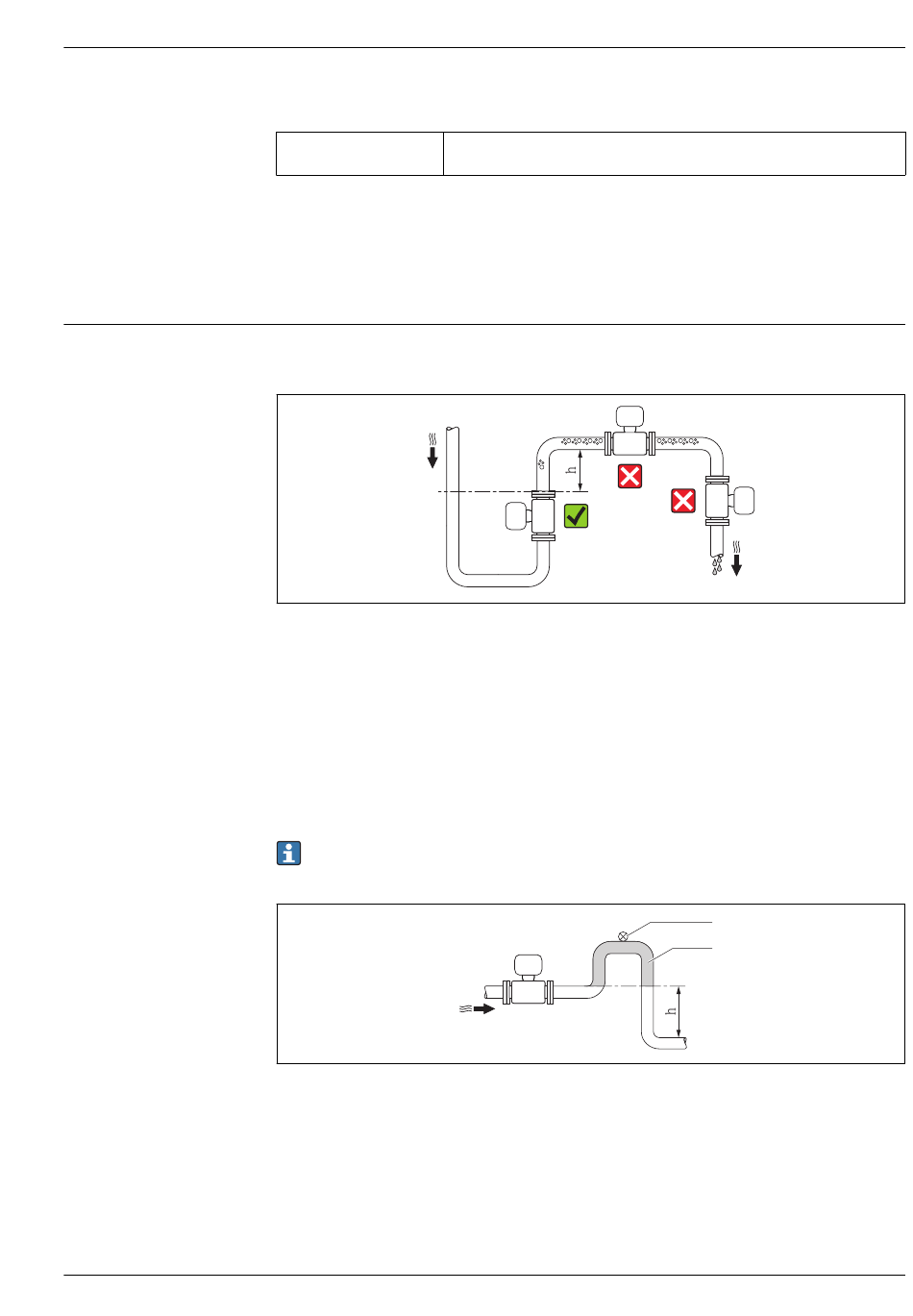

Préférer le montage du capteur dans une colonne montante. Pour ce faire, veiller à un écart suffisant
avec le prochain coude de conduite : h = ≥ 2 × DN
Afin de prévenir les erreurs de mesure dues à des accumulations de bulles de gaz dans le tube de
mesure, éviter les points de montage suivants dans la conduite :
• Montage au plus haut point de la conduite
• Montage directement en sortie de conduite dans un écoulement gravitaire
Dans le cas d'un écoulement gravitaire
Pour les écoulement gravitaires d' u ne longueur h ≥ 5 m (16,4 ft) : Après le capteur, prévoir un
siphon ou une vanne d' a ération. Ceci permet d' é viter les risques d' u ne dépression et de ce fait
d' é ventuels dommages au niveau du tube de mesure. Cette mesure permet d' é viter par ailleurs une
interruption du flux de liquide dans la conduite et de ce fait des inclusions d' a ir.
Indications relatives à la résistance aux dépressions du revêtement du tube de mesure
(→  24)
 7 Montage dans un écoulement gravitaire
1 Vanne d' a ération
2 Siphon de conduite
h Longueur de l' é coulement gravitaire
A0017061
1
2
A0017064
