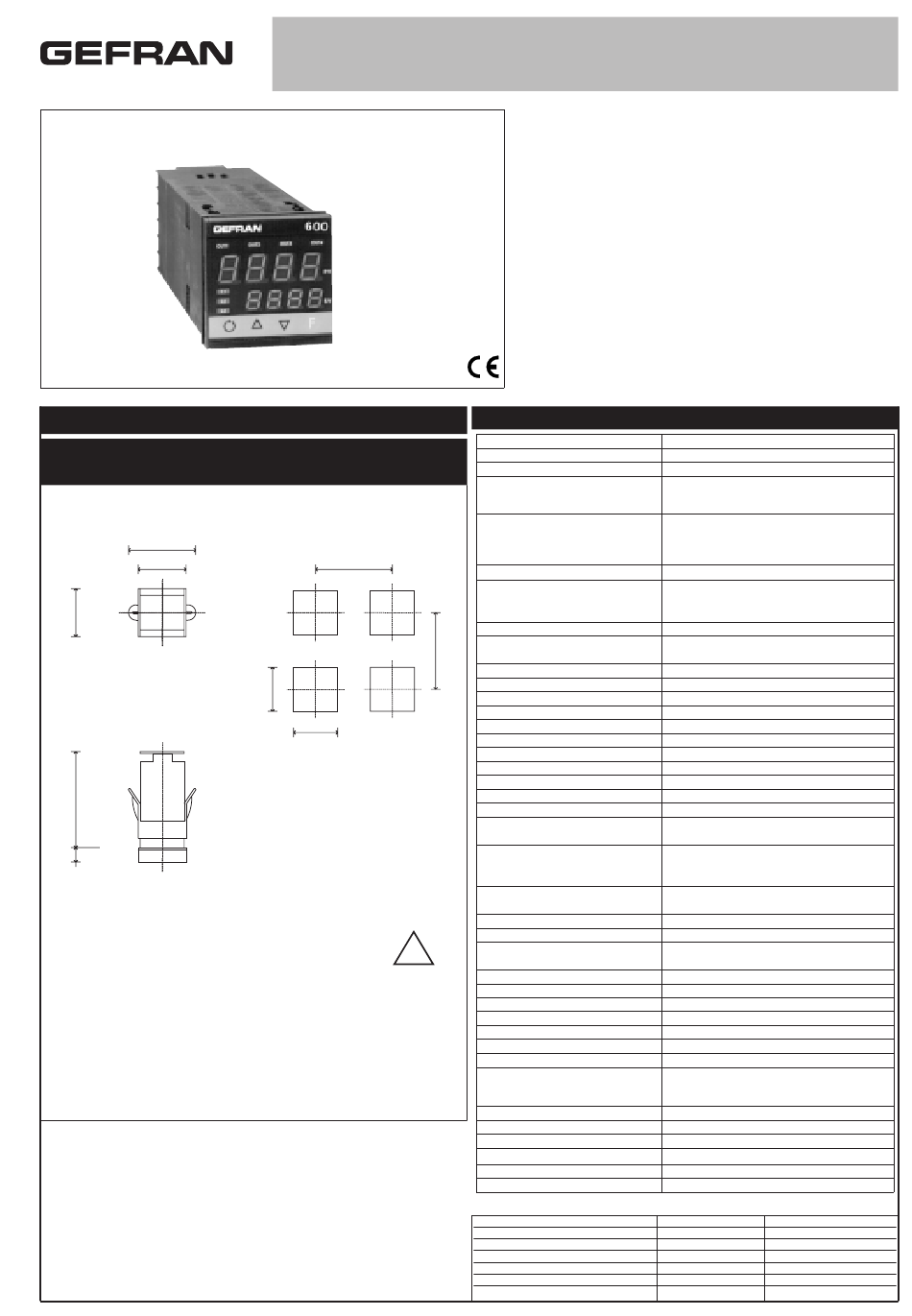

1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage sur panneau
63
48
48
99
10
Montage sur panneau
Bloquer les instruments à l'aide de la patte prévue à cet effet avant d'effectuer les
raccordements électriques. Pour monter deux instruments, ou plus, côte à côte,
respecter pour la découpe les mesures indiquées sur le dessin.
MARQUAGE CE: Conformité CEM (compatibilité électromagnétique) dans le respect
de la Directive 89/336/CEE par référence aux Normes génériques CEI- EN61000-6-2
(immunité en milieu industriel) et EN50081-1 (émission en milieu résidentiel).
Conformité BT (basse tension) dans le respect de la Directive 73/23/CEE modifiée par
la Directive 93/68.
ENTRETIEN: Les réparations ne devront être effectuées que par du personnel qualifié
ou ayant reçu une formation appropriée. Couper l'alimentation de l'instrument avant
d'accéder aux parties internes.
Ne pas nettoyer le boîtier avec des solvants dérivés d'hydrocarbures (trichloréthylène,
essence, etc.). L'emploi de ces solvants compromettrait la fiabilité mécanique de
l'instrument. Pour nettoyer les parties extérieures en plastique, utiliser un chiffon propre
humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran met à disposition un service d'assistance
technique. Ne sont pas couverts par la garantie les défauts causés par une utilisation
non conforme au mode d'emploi.

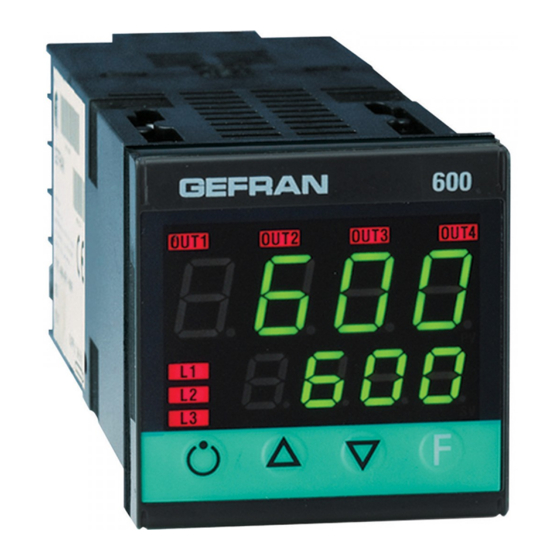

600
RÉGULATEUR
70
45
45
!
Pour une installation
correcte, lire les
instructions
contenues dans ce
manuel
MANUEL DE L'UTILISATEUR
VERSION LOGICIEL 2.01
Code 80336C / Édition 08 - 10/04
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Entrée principale (filtre numérique
programmable)
Type TC Thermocouples
(ITS90)
Erreur comp. soudure froide
Type RTD (échelle programmable dans la
plage indiquée, avec ou sans point décimal)
(ITS90)
Résistance maxi de ligne pour RTD
Type PTC / Type NTC
70
Sécurité
Sélection °C/°F
Plage échelles linéaires
Actions de contrôle
pb - dt - it
Action
Sorties de contrôle
Limitation puissance maxi chaud / froid
Temps de cycle
Type de sortie principale
Softstart (rampe de démarrage)
Programmation puissance de sécurité
Fonction arrêt
Alarmes configurables
Masquage alarmes
Type de contact relais
Sortie logique pour relais statiques
Sortie Triac
Alimentation pour transmetteur
Retransmission analogique
Entrée logique
Interface série
Débit en bauds
Protocole
Option entrée de courant
Alimentation (type à découpage)
Protection façade
Température de travail / stockage
Humidité relative
Conditions environnementales de l'utilisation pour l'usage interne, altitude jusque à 2000m
Installation
Poids
La conformité CEM a été vérifiée avec les raccordements suivants
FONCTION
Câble d'alimentation
Fils sortie relais
Câble raccordement série
Fil raccordement T.I.
Capteur entrée thermocouple
Capteur entrée thermorésistance "PT100" 1 mm
50
2 x 4 digits, vert, hauteur chiffres 10 et 7 mm
4 du type mécanique (Man/Aut, HAUT, BAS, F)
0,2% ± 1 digit de pleine éch. à temp. ambiante de 25°C
TC, RTD, PTC, NTC
60mV, 1V Ri≥1 MΩ; 5V, 10V Ri≥10KΩ; 20mA Ri=50 Ω
Temps d'acquisition 120 ms
Type TC Thermocouples: J, K, R, S, T, (IEC 584-1,
CEI EN 60584-1,60584-2) Possibilité de linéarisation
personnalisée B, E, N, L GOST, U, G, D, C soyez
disponible en employant la linéarisation custom
0,1° / °C
DIN 43760 (Pt100), JPT100
20Ω
990Ω, 25°C / 1KΩ, 25°C
détection court-circuit ou rupture capteur, alarme
LBA, alarme HB
configurable à l'aide des touches
-1999 ... 9999 point décimal programmable
PID, Autoréglage, ON-OFF
0,0...999,9 % - 0,00...99,99 min - 0,00...99,99 min
chaud / froid
ON / OFF, continue
0,0...100,0 %
0...200 s
relais, logique, continue (0....10 V / 4...20 mA)
0,0...500,0 min
-100,0...100,0 %
Maintient l'affichage de PV (variable de process),
possibilité de désactivation
Jusqu'à 3 fonctions d'alarme associables à une
sortie et configurables du type: maxi, mini,
symétriques, absolues/asservies, LBA, HB
- exclusion à la mise en marche
- reset mémoire via les touches et/ou un contact
NO (NF), 5A, 250V/30Vdc cosϕ=1
24Vc.c. ±10% (10V min à 20mA)
20...240Vac ±10%, 1A max
Snubberless, charge inductive et résistive I
15/24 V c.c., 30 mA maxi protection court-circuit
10 V/20 mA Rcharge maxi 500 Ω résolution 12 bits
Ri = 4,7KΩ (24V, 5mA) ou par contact libre de potentiel
RS485, isolée
1200, 2400, 4800, 9600, 19200
Gefran CENCAL / MODBUS
T.A. 50mAac, 50/60Hz, Ri = 10Ω
(std) 100 .. 240 V c.a ±10%
(opt.) 20 .. 27 V c.a/c.c. ±10%
50/60 Hz, 8VA max.
IP65
0...50°C / -20...70°C
20 ... 85%, sans condensation
panneau, extractible par le devant
160 g en version complète
TYPE DE CÂBLE
LONGUEUR EMPLOYÉE
1 mm
2
1 m
1 mm
2
3,5 m
0,35 mm
2
3,5 m
1,5 mm
2
3,5 m
0,8 mm
2
compensé
5 m
2
3 m
2
t = 128A
2
s
