5
MONTAGE
62
N O T I C E D ' I N S T R U C T I O N S | deTem4 A/P
1
2

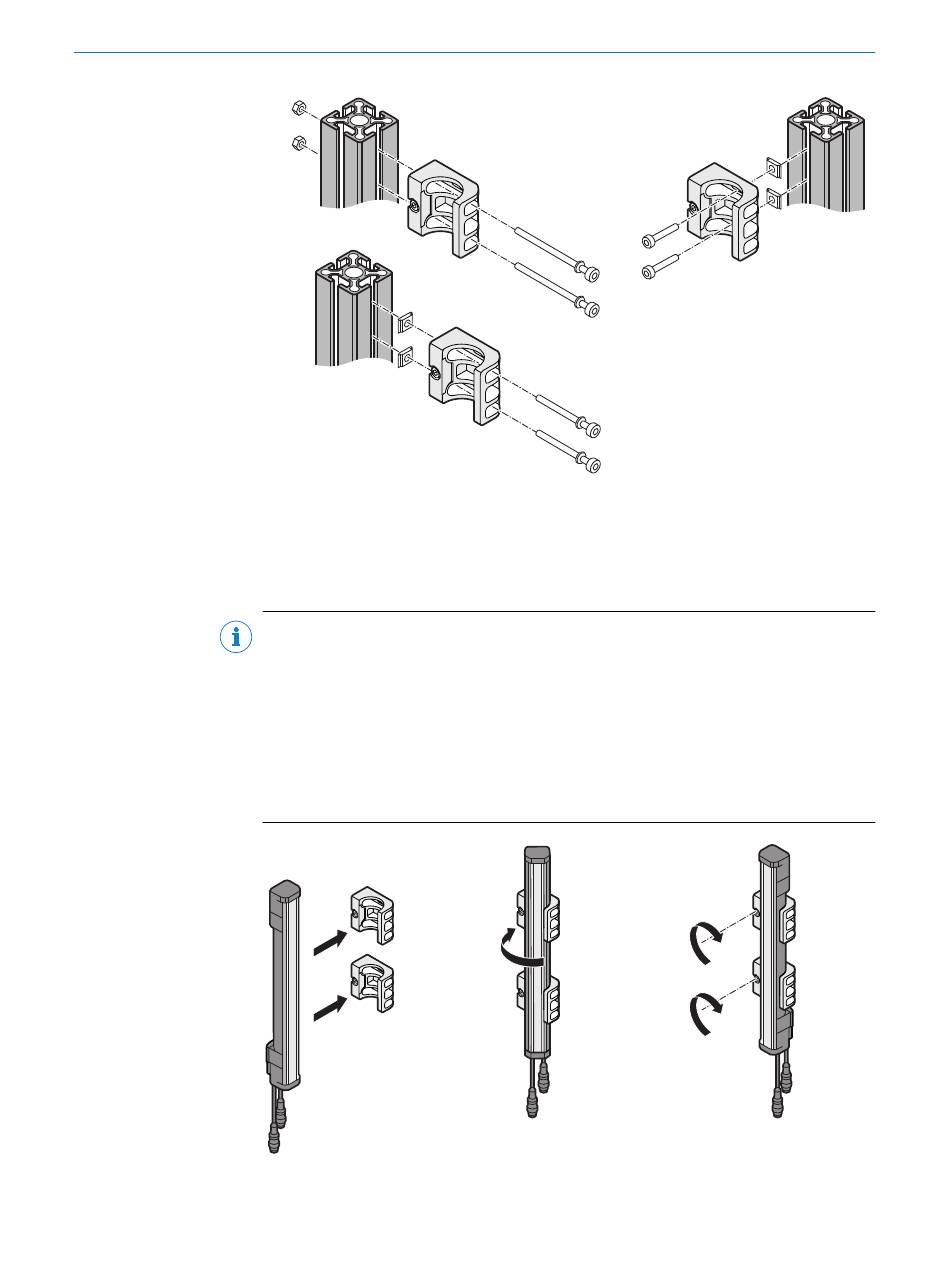

Illustration 30 : Montage des fixations FlexFix sur un profilé
Procédé
1.
Si aucun bras d'inhibition (muting) n'est monté : Après avoir monté les fixations
FlexFix, engager l'élément actif et passif par l'avant dans les fixations FlexFix.
REMARQUE
L'engagement du dispositif de protection est possible uniquement si les deux fixa‐
tions FlexFix sont alignées.
Recommandation :
1.
Dans un premier temps, serrer les vis des fixations FlexFix à la main.
2.
Aligner les deux fixations FlexFix. Pour ce faire, placer par exemple une règle
de nivellement ou un niveau à bulle sur la surface de vissage non utilisée des
fixations FlexFix.
3.
Serrer les vis.
1
Illustration 31 : Installation du dispositif de protection dans les fixations FlexFix
3
2
3
8024783/1DAL/2022-09-01 | SICK
Sujet à modification sans préavis
