Nettoyage du pistolet
1.
Nettoyer le pistolet et le réservoir intégré à la main à
l'aide d'un solvant compatible ou les déposer dans
un laveur de pistolet, la gâchette maintenue ouverte;
actionner le laveur autant que nécessaire jusqu'à
ce que le pistolet soit propre.

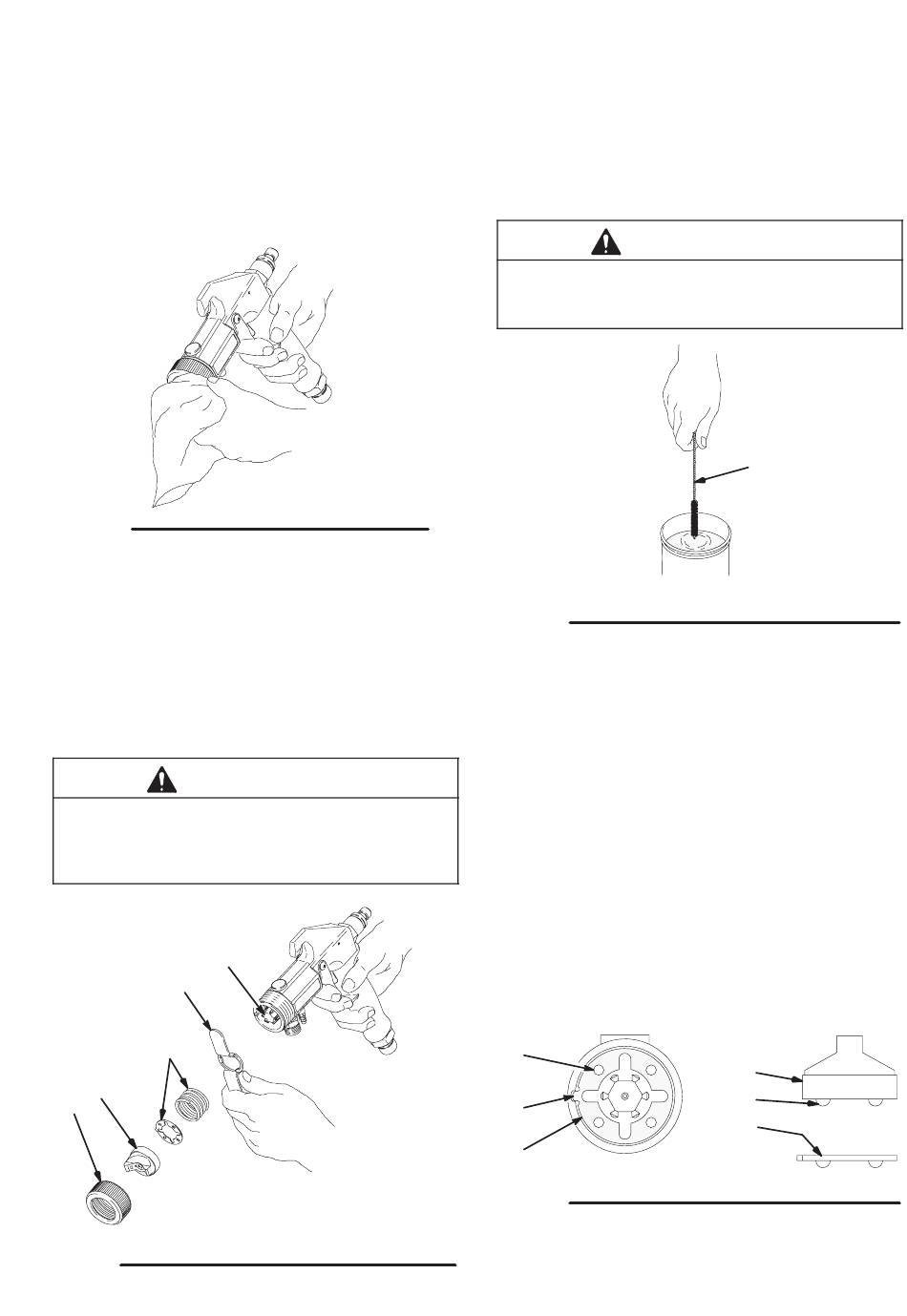

Fig. 16
2.
Enlever la bague de serrage du capuchon (29), le capu-
chon (27), le ressort (25) et la rondelle de détente.
Voir Fig. 17.
3.
Actionner la gâchette du pistolet pendant le démontage
de la buse (19) à l'aide d'une clé spéciale (P) fournie.
Voir Fig. 17.
4.
Enlever le raccord (22) à l'arrière du pistolet. Retirer le
pointeau pour le nettoyer.
ATTENTION
Appuyez sur la gâchette à chaque fois que vous serrez ou
retirez la buse. Cela éloigne le siège du pointeau de la
surface d'appui de la buse empêchant ainsi que le siège
ne soit rayé.
19
P
25
27
29
Fig. 17
Maintenance
05293
5.
Tremper le capuchon d'air, la rondelle de détente et la
buse dans du solvant. Nettoyer le capuchon et la buse
au moins tous les jours. Utiliser pour cela le solvant et la
brosse (R) fournis. Voir Fig. 18. Pour certaines applica-
tions, il est nécessaire d'effectuer des nettoyages plus
fréquents. Maintenir tous les trous du capuchon propres.
Nettoyer les trous du capuchon à air à l'aide d'un instru-
ment non métallique pour éviter de les endommager de
façon durable.
Fig. 18
6.
Maintenir le pistolet pointé vers le bas pour nettoyer la
partie avant du pistolet à l'aide de la brosse et d'un
solvant.
7.
Appuyer sur la gâchette pendant le montage de la
buse (19) à l'aide de la clé (P). Voir Fig. 17.
8.
Placer le ressort (25) sur le devant du pistolet.
9.
Monter la rondelle de détente (25) dans le pistolet avec
les trous (S) vers l'avant; aligner la languette de la
rondelle de détente (T) sur l'encoche du pistolet.
Voir Fig. 19.
10. Monter le capuchon d'air (27) en alignant les prohémi-
nences sphériques du capuchon (U) sur les trous de la
rondelle de détente (S). Voir Fig. 19. Bloquer le capu-
chon avec la bague de serrage (29).
REMARQUE: Si le montage est bon, le capuchon s'emboî-
S
T
25
Fig. 19
11. Lubrifier le pistolet après l'avoir nettoyé comme indiqué à
05291
la page 16.
ATTENTION
R
tera dans les 4 trous prévus sans qu'il y ait de
jeu.
27
U
S
02856
02966
308336
15
