5.2

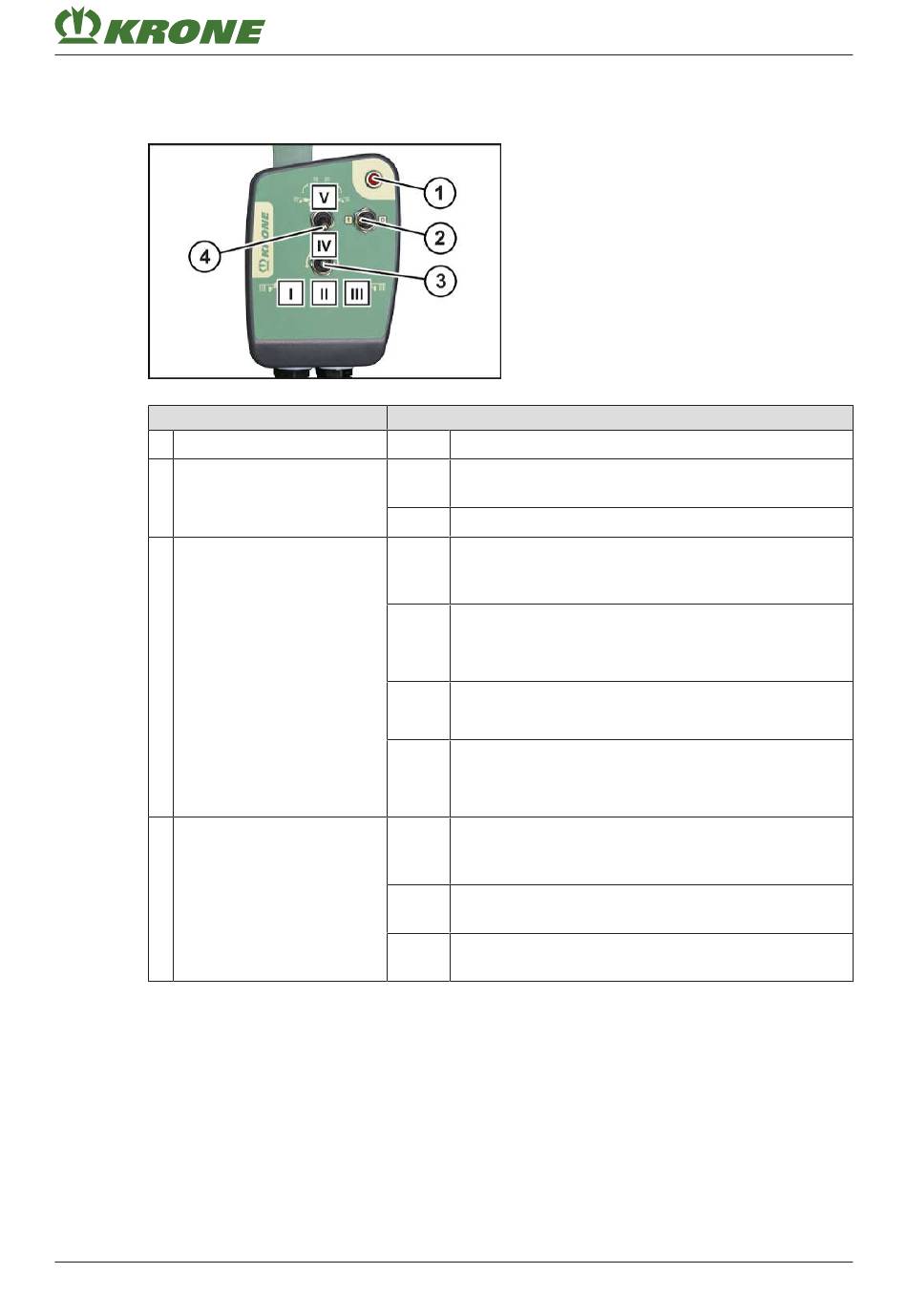

Boîtier de commande
Avec la version « Série »
KS000-008
Désignation
1 Voyant de contrôle rouge
2 Interrupteur principal
3 Commutateur à bascule
4 Bouton-poussoir à bascule
Swadro TC 1000
Notice d'utilisation originale 150000631_08_fr
Éléments de commande et d'affichage
Fonction
S'allume lorsque le boîtier de commande est activé.
Gauch
„ Activer le boîtier de commande.
e
Droite „ Désactiver le boîtier de commande.
Sélectionne la toupie qui sera abaissée ou soulevée.
Le mouvement est produit par l'appareil de com-
mande à simple effet.
(I)
Relevage d'une seule toupie, toupie gauche :
La toupie droite ne change pas de position. La toupie
gauche est abaissée ou soulevée.
(II)
Relevage de deux toupies :
Les deux toupies sont abaissées ou soulevées.
(III)
Relevage d'une seule toupie, toupie droite :
La toupie gauche ne change pas de position. La tou-
pie droite est abaissée ou soulevée.
ü La ou les toupies à commander sont
présélectionnées avec le bouton-poussoir à
bascule (3).
„ Passage de la position de tournière à la position de
(IV)
travail et inversement.
(V)
„ Passage de la position de tournière à la position de
transport et inversement.
Boîtier de commande
5
5.2
43
