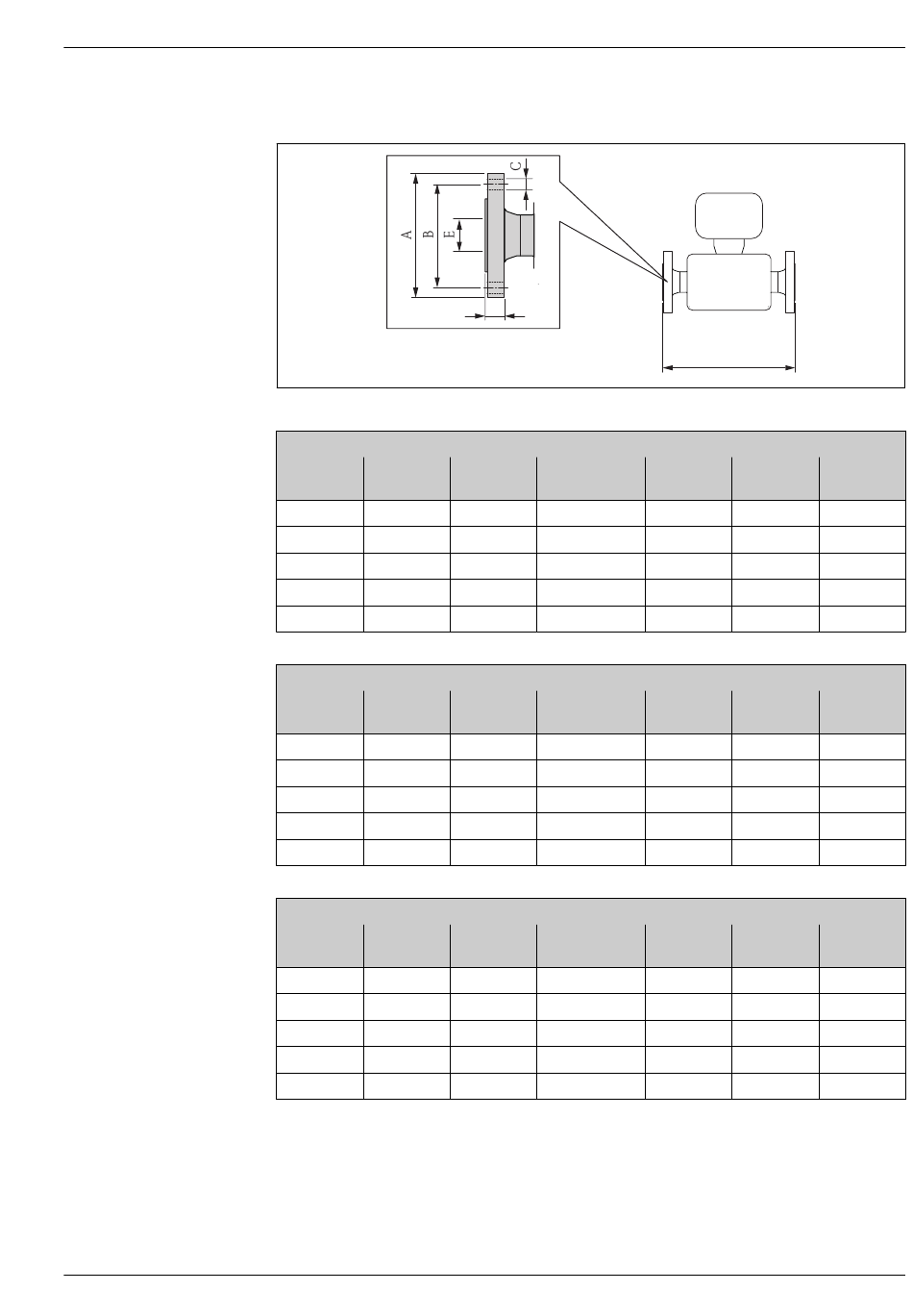

Raccords par bride ASME B16.5
mm (in)
Bride selon ASME B16.5 / Cl 150 : 1.4404/316 L (variante de commande "Raccord process", option AAS)
DN A
[mm] [mm]
8 88,9
15 88,9
25 108,0
40 127,0
50 152,4
Bride selon ASME B16.5 / Cl 300 : 1.4404/316 L (variante de commande "Raccord process", option ABS)
DN A
[mm] [mm]
8 95,2
15 95,2
25 123,9
40 155,4
50 165,1
Bride selon ASME B16.5 / Cl 600 : 1.4404/316 L (variante de commande "Raccord process", option ACS)
DN A
[mm] [mm]
8 95,3
15 95,3
25 124,0
40 155,4
50 165,1
D
B C
[mm] [mm]
60,5 4 × 15,7
60,5 4 × 15,7
79,2 4 × 15,7
98,6 4 × 15,7
120,7 4 × 19,1
B C
[mm] [mm]
66,5 4 × 15,7
66,5 4 × 15,7
88,9 4 × 19,0
114,3 4 × 22,3
127,0 8 × 19,0
B C
[mm] [mm]
66,5 4 × 15,7
66,5 4 × 15,7
88,9 4 × 19,1
114,3 4 × 22,4
127,0 8 × 19,1
+1,5 (+0.06)
F - 2,0 (-0.08)
D E
[mm] [mm]
11,2 15,7
11,2 15,7
14,2 26,7
17,5 40,9
19,1 52,6
D E
[mm] [mm]
14,2 15,7
14,2 15,7
17,5 26,7
20,6 40,9
22,3 52,6
D E
[mm] [mm]
20,6 13,9
20,6 13,9
23,9 24,3
28,7 38,1
31,8 49,2
A0015621
F
[mm]
232
279
329
445
556
F
[mm]
232
279
329
445
556
F
[mm]
261
295
380
496
583
