Montage

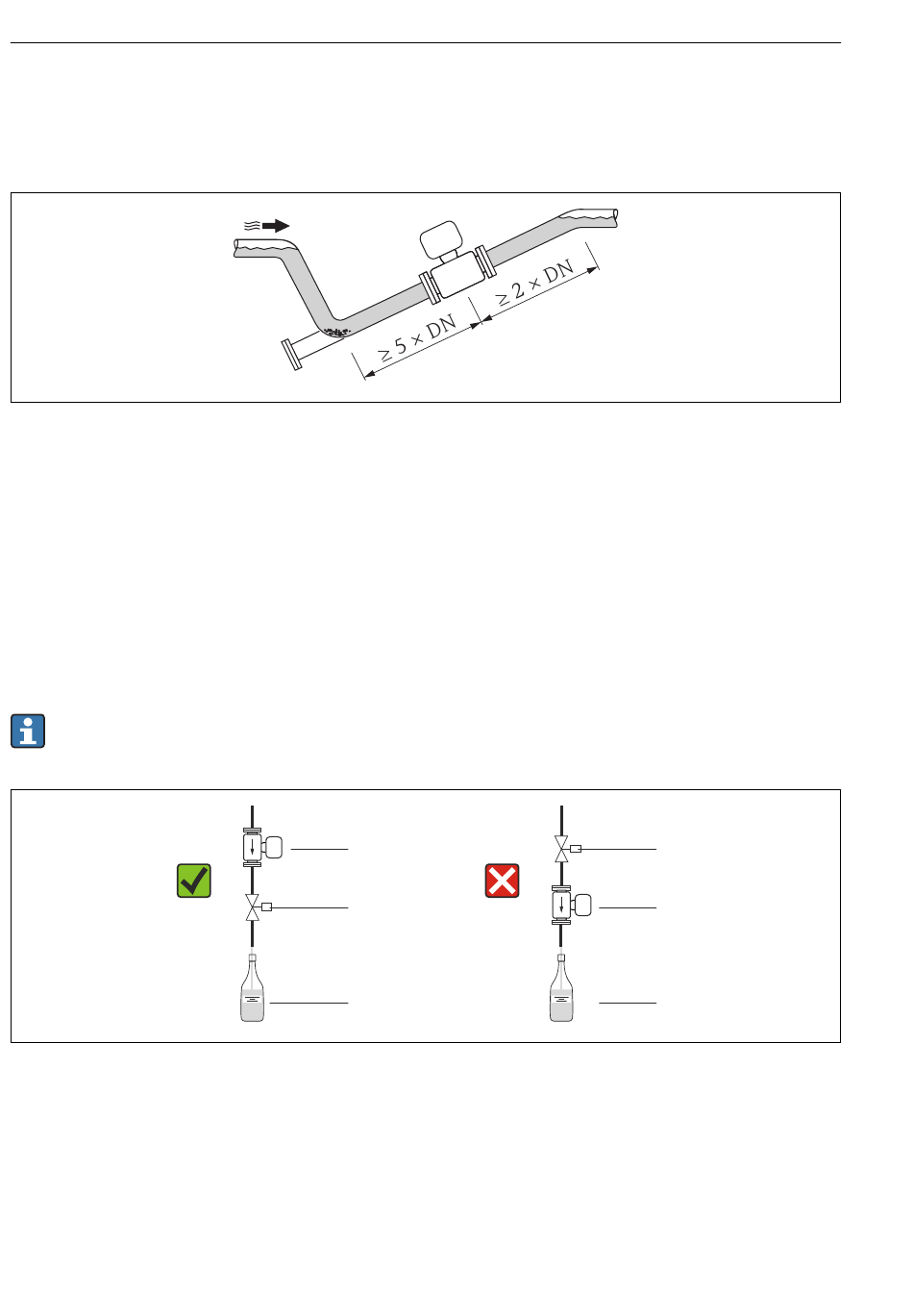

En cas de tube partiellement rempli
Dans le cas d' u ne conduite partiellement remplie avec pente : prévoir un montage de type
siphon.
Orientation
Le sens de la flèche sur la plaque signalétique du capteur permet de monter ce dernier
conformément au sens d' é coulement.
Une orientation optimale permet d' é viter la formation de dépôts et de bulles de gaz ou d' a ir
dans le tube de mesure.
Vannes
Ne jamais installer le capteur en aval d' u ne vanne de remplissage. Si le capteur est
entièrement vide, la valeur mesurée sera faussée.
Une mesure correcte n' e st possible que si la conduite est entièrement pleine. Effectuer
des remplissages d' é chantillons avant de commencer le remplissage en production.
1 Appareil de mesure
2 Vanne de remplissage
3 Réservoir
Systèmes de remplissage
Les conduites doivent être entièrement pleines pour garantir une mesure optimale.
12
1
2
3
Dosimag
A0017063
2
1
3
A0003768
