Prosonic T FMU30
Compartiment de
raccordement
Occupation des bornes
Endress+Hauser
Alimentation

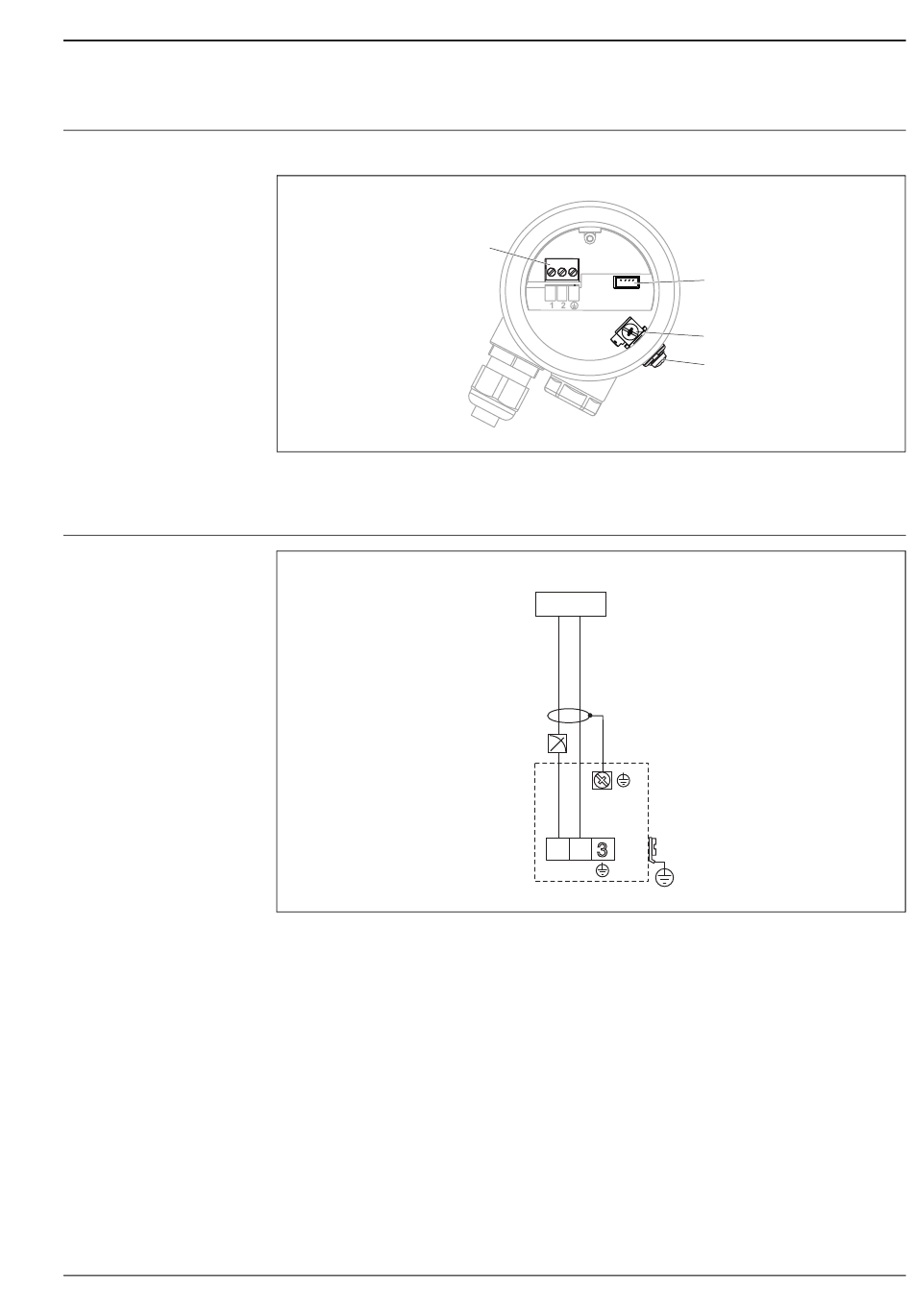

Les bornes de raccordement se trouvent sous le couvercle du boîtier.
A : Bornes de raccordement, B : En option : Afficheur, C : Borne de terre interne, D : Borne de terre externe
• Le câble de raccordement est connecté aux bornes à visser (sections 0,25...2,5 mm
le compartiment de raccordement.
• Un câble d'appareil standard est suffisant pour le câble de raccordement.
• Des circuits de protection contre les inversions de polarité, les influences HF et les pics de surtension sont
intégrés (voir aussi Information technique TI00241F/00/EN "EMC Test Procedures" (disponible en
anglais)).
A
Display
Alimentation
4...20 mA
1 2
3
L- L+
B
C
D
L00-FMU30xxx-04-00-00-xx-001
PAL
L00-FMU30xxx-04-00-00-de-015
(24...14 AWG)) dans
7
