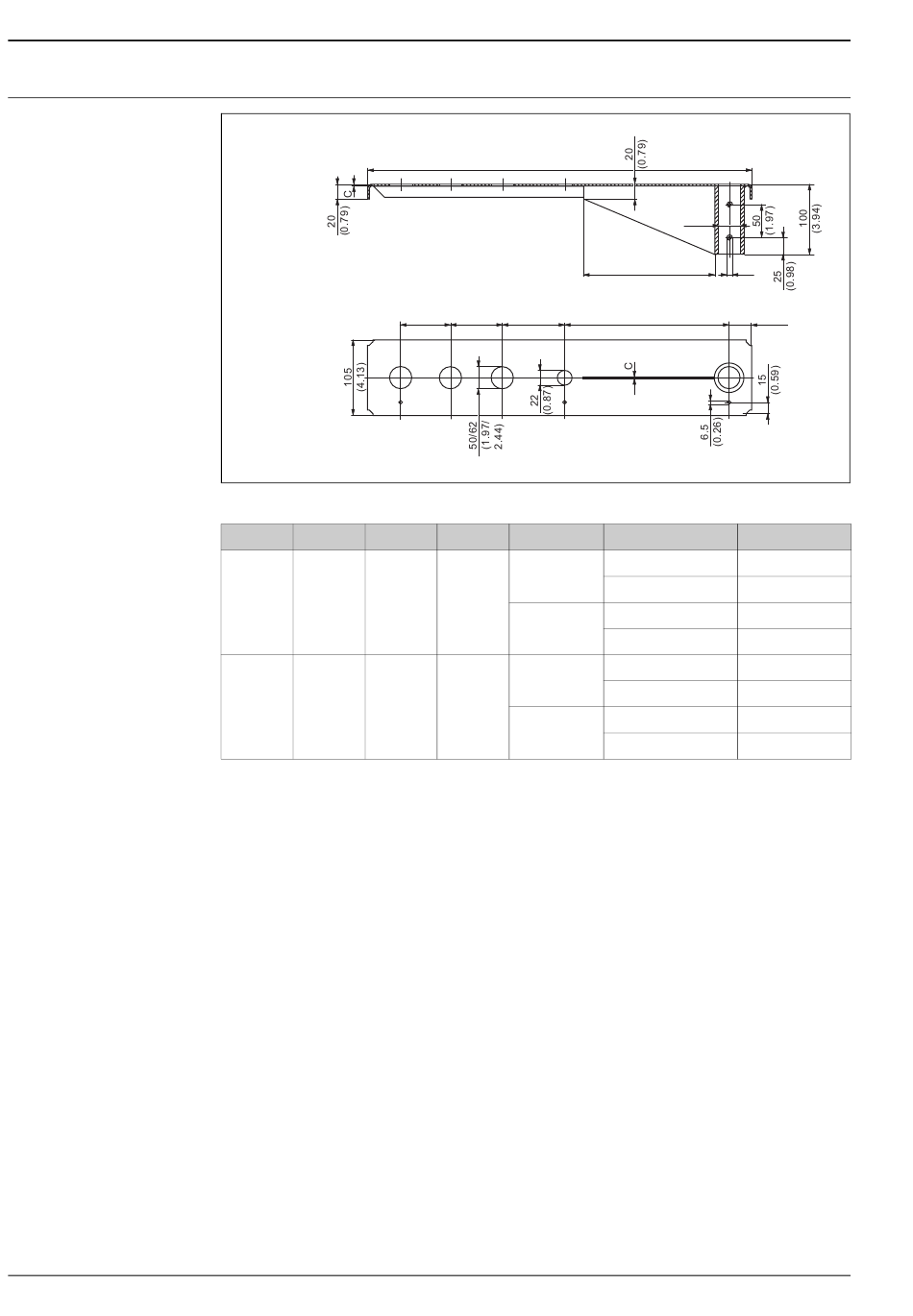

Bras de montage

24
mm (inch)
A B C
585 (23) 250 (9.84) 2 (0.08)
1085 (42.7) 750 (29.5) 3 (0.12)
mm (in)
• Les orifices de 50 mm (2.17 in) ou 62 mm (2.44 in) servent au montage du capteur 1½" ou 2".
• L'orifice de 22 mm (0.87 in) peut être utilisé pour un capteur supplémentaire.
Le bras de montage peut être monté avec :
• un support de montage,  ä 25
• un support mural,  ä 25
A
75 75 100
(2.95) (2.95) (3.94)
D Sonde
200 (7.87) 1½"
2"
300 (11.8) 1½"
2"
Prosonic T FMU30
35
(1.38)
D M8
B 35
(1.38)
L00-FMU30xxx-06-00-00-xx-005
Matériau Réf.
316Ti (1.4571) 52014132
acier galvanisé à chaud 52014131
316Ti (1.4571) 52014136
acier galvanisé à chaud 52014135
316Ti (1.4571) 52014134
acier galvanisé à chaud 52014133
316Ti (1.4571) 52014138
acier galvanisé à chaud 52014137
