Page 14 Zodiac
FRANÇAIS
Félicitations pour l'achat de votre nouveau Zodiac Baracuda T5 Duo aspirateur de piscine côté aspiration.
Construit avec la technologie Baracuda éprouvée, le Baracuda T5 Duo est conçu et fabriqué pour une
installation facile et des années de fonctionnement sans souci.
Le Baracuda T5 Duo se raccorde à une ligne de robot réservée (aspiration) ou à une écumoire de piscine.
Lorsque l'eau coule à travers le robot, la saleté et les débris sont introduits directement dans le système
de filtration de la piscine.
Avant l'installation du robot, veuillez prendre quelques instants pour bien comprendre ses composants et
revoir les articles énumérés sous Information importante à la page précédente.

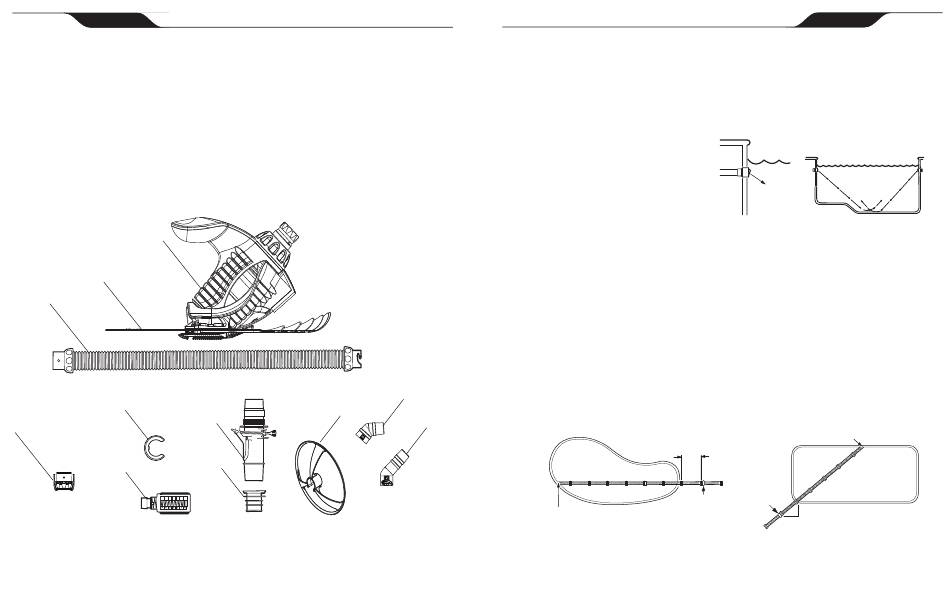

Corps du robot
Disque
Verrou tournant
Section du tuyau
Poids du tuyau
Connecteur rapide
Jauge
d'écoulement
6 5 4 3 2 1 0
|
® Baracuda ® T5 Duo Aspirateur de Piscine Côté Aspiration Guide du Propriétaire
TM
Introduction
Déflecteur
Valve cylindrique
FlowKeeper™
Poignet de
la valve
Guide du Propriétaire

Installation rapide

Préparation de la piscine
1. Aspirez manuellement la piscine s'il y a des débris excessifs,
et assurez-vous que le filtre de la piscine et le panier de la pompe
de piscine sont propres.
2. Fermez la ligne principale de canalisation de
la piscine.
3. Ajustez les canalisations de retour vers
le bas pour interrompre la circulation de
la surface et pour assurer une couverture
complète de nettoyage.
• Détachez le joint à verrou ajustable
• Réorientez le globe oculaire vers le bas
• Resserrez le joint à verrou
Si l'installation de retour ne peut pas être ajustée, elle DOIT être remplacée avec le détour de la
ligne de retour de Zodiac (pièce nº W90153 pour 3,8 cm (1,5 po.), nº W90155 pour 5 cm (2 po.)
ou nº W24100 pour des piscines sans installations de retour) .
Assemblage du tuyau
Le tuyau emploie des connecteurs à verrou tournant faciles à utiliser. Poussez et tordez les connecteurs
sur chaque section du tuyau, jusqu'à ce qu'ils soient à la position correcte (ils feront un déclic).
1. Raccorder suffisamment de flexible pour atteindre le point le plus éloigné de la piscine, puis ajouter
deux (2) flexibles supplémentaires.
2. Positionner le poids du flexible à l'extrémité de la première section, à environ 1 m (39 po) du robot.
Coude à 45°
Coude à ver-
rou tournant,
45 °, étendu
Skimmer or
Ligne réservée du
Dedicated Suction
robot d'aspiration ou
Cleaner Line
de l'écumoire
| Zodiac Baracuda T5 Duo Aspirateur de Piscine Côté Aspiration
® ® TM
1 Section 1 Hose
du tuyau
Section
Poids
Hose
du tuyau
Hose Weight
Poids
du tuyau Weight
FRANÇAIS Page 15
Ligne réservée du Skimmer or
robot d'aspiration
Dedicated Suction
ou de l'écumoire
Cleaner Line
1 Hose
1 Section
Section
du tuyau
