Endress+Hauser Memosens CLS21E Information Technique

Endress+Hauser Memosens CLS21E Information Technique

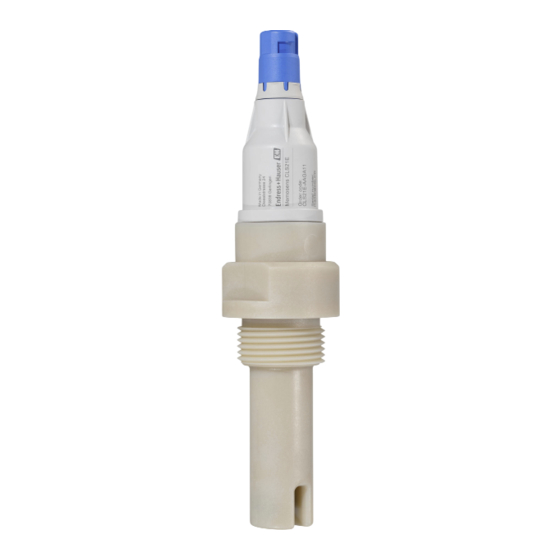

Capteur de conductivité numérique avec technologie memosens
Masquer les pouces Voir aussi pour Memosens CLS21E:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
TI01528C/14/FR/01.20
71523597
2021-01-31
Products
Information technique
Memosens CLS21E
Capteur de conductivité numérique avec
technologie Memosens
Constante de cellule c = 1,0 cm
Domaine d'application
Mesure dans des produits avec une conductivité moyenne à élevée
Les applications typiques sont :
• Séparation des produits ayant une conductivité élevée (base/eau)
• Traitement de l' e au potable
• Traitement des eaux usées
• Nettoyage des eaux de ballast des navires
• Nettoyage de l' e au dans le sillage d' u n navire
Les capteurs avec sondes de température sont utilisés en combinaison avec des
appareils de mesure de conductivité qui supportent la compensation de température
automatique :
• Liquiline CM442/CM444/CM448
• Liquiline CM42
• Liquiline CM14
Il est également possible de mesurer la résistivité en MΩ · cm avec ces transmetteurs.
Principaux avantages
• Certificat matière du fabricant attestant la constante de cellule individuelle
• Différentes constructions pour une adaptation optimale au process ou à
l' e mplacement de montage
• Montage dans une conduite ou une chambre de passage
• Construction compacte
• Haute résistance chimique, thermique et mécanique
Autres avantages fournis par la technologie Memosens
• Sécurité de process maximale
• Sécurité des données grâce à une transmission numérique
• Manipulation simple grâce à la mémorisation dans le capteur des données
spécifiques au capteur
• La maintenance prédictive est possible en enregistrant dans le capteur les données
de fonctionnement du capteur
Solutions
–1
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Memosens CLS21E

Sommaire des Matières pour Endress+Hauser Memosens CLS21E

  • Page 1 Products Solutions Services TI01528C/14/FR/01.20 71523597 2021-01-31 Information technique Memosens CLS21E Capteur de conductivité numérique avec technologie Memosens –1 Constante de cellule c = 1,0 cm Domaine d'application Mesure dans des produits avec une conductivité moyenne à élevée Les applications typiques sont : •...

  • Page 2: Table Des Matières

    Memosens CLS21E Sommaire Principe de fonctionnement et construction du Informations à fournir à la commande ..10 système ........

  • Page 3: Principe De Fonctionnement Et Construction Du

    Mesure de la tension Ensemble de mesure Un ensemble de mesure complet comprend au moins : • Capteur de conductivité Memosens CLS21E • Transmetteur, p. ex. Liquiline M CM42 • Câble de mesure, p. ex. câble de données Memosens CYK10 A0024376 ...

  • Page 4: Communication Et Traitement Des Données

    Memosens CLS21E Communication et traitement des données Communication avec le transmetteur Toujours raccorder les capteurs numériques avec technologie Memosens à un transmetteur avec technologie Memosens. La transmission de données à un transmetteur pour capteurs analogiques n' e st pas possible.

  • Page 5: Entrée

    Memosens CLS21E Entrée Variables mesurées • Conductivité • Température Conductivité 10 μS/cm à 20 mS/cm Gammes de mesure Par rapport à l' e au à 25 °C (77 °F) Température -20 à 135 °C (-4 à 275 °F) c = 1,0 cm –1...

  • Page 6: Montage

    Memosens CLS21E Montage Instructions de montage Les capteurs sont montés directement au moyen du raccord process. Il est également possible de monter le capteur dans une chambre de passage ou un support à immersion (voir "Accessoires"). A0019019 A0035650  4 Montage dans la chambre de passage ...

  • Page 7: Environnement

    Memosens CLS21E Environnement Température ambiante –20 … 60 °C (–4 … 140 °F) -25 à +80 °C (-10 à +180 °F) Température de stockage IP 68 / NEMA type 6P (colonne d' e au de 1 m, 25 °C, 24 h)

  • Page 8: Construction Mécanique

    Memosens CLS21E Construction mécanique Construction A0024381  8 Capteur Tête de raccordement Memosens Raccord process (ici G1) Électrodes de mesure coaxiales en graphite Pans d' é crou pour le montage Dimensions en mm (in) Ø 34 (1.34) Ø 34 (1.34)

  • Page 9: Matériaux (En Contact Avec Le Produit)

    Memosens CLS21E Matériaux (en contact avec le Électrodes Graphite produit) Corps du capteur Polyéthersulfone (PES-GF20) Douille à conductivité thermique pour Titane 3.7035 sonde de température Matériaux (pas en contact Informations selon la réglementation REACH (CE) 1907/2006 Art. 33/1) avec le produit) Un connecteur interne contient la substance SVHC plomb (numéro CAS 7439-92-1) à...

  • Page 10: Informations À Fournir À La Commande

    Memosens CLS21E Informations à fournir à la commande Page produit www.fr.endress.com/cls21e Sur la page produit, vous trouverez le bouton Configurer. Configurateur de produit Cliquez sur ce bouton.  Le configurateur s' o uvre dans une nouvelle fenêtre. Sélectionnez toutes les options nécessaires à la configuration de l' a ppareil en fonction de vos besoins.

  • Page 11: Câble De Mesure

    Memosens CLS21E Chambre de passage CLA752 • Pour l' i nstallation de capteurs de conductivité avec filetage G1 (CLS12, CLS13, CLS21, CLS30) • Entrée (sur le côté) et sortie (sur le côté) DN 20 avec taraudage G½ • Polypropylène (PP) •...
  • Page 12 *71523597* 71523597 www.addresses.endress.com...
