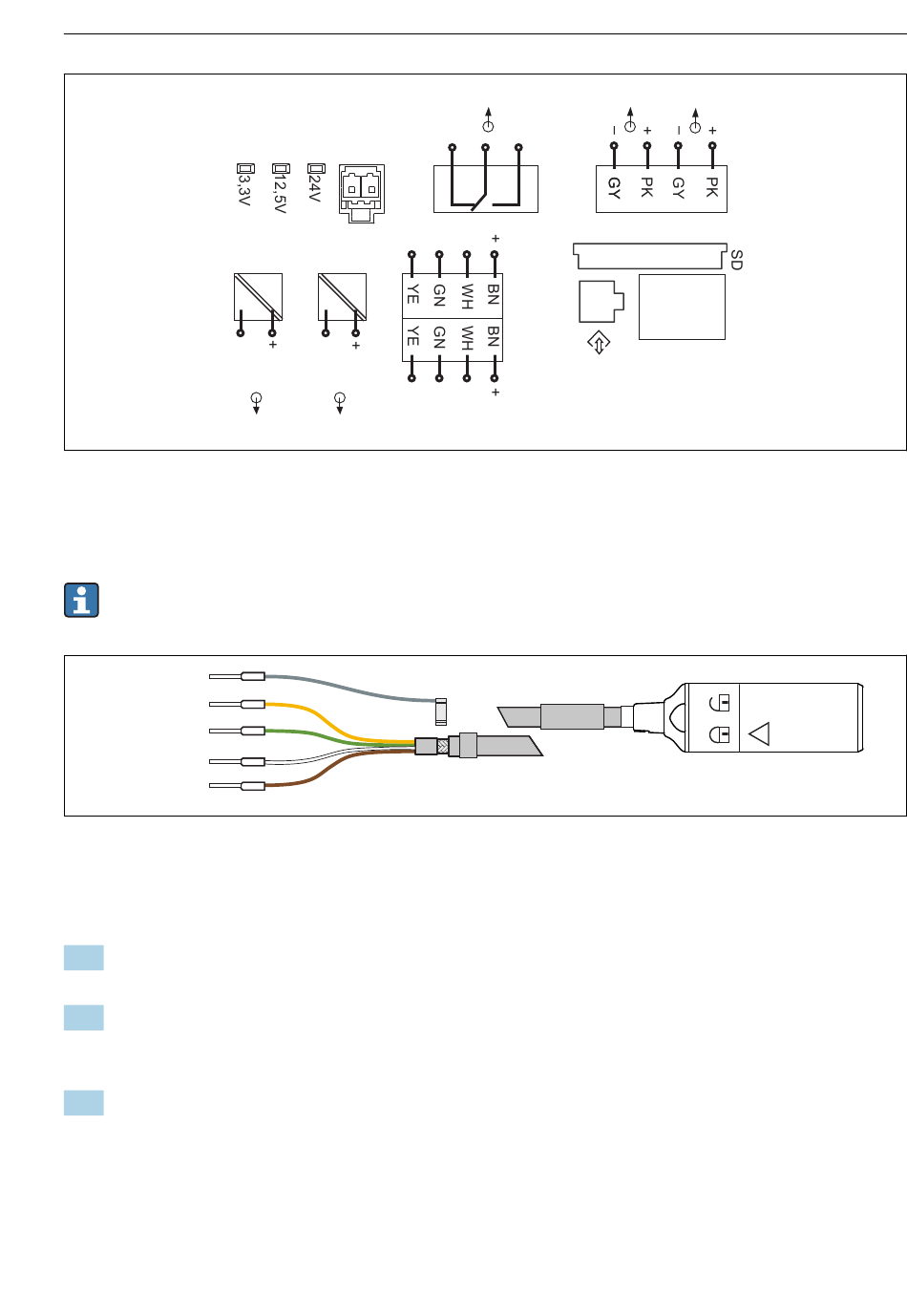

Schéma de raccordement du module de base E
5.2.2
Raccordement des capteurs
Si possible, n' u tilisez que des câbles d' o rigine préconfectionnés.
GY
GND
Com B
YE
GN
Com A
–
WH
+
BN
16
Exemple de câble de données Memosens CYK10
Raccordement des extrémités préconfectionnées du câble de capteur au module de base E
1.
Pour accéder au compartiment de l' é lectronique, suivez les indications du chapitre "Pose
des câbles".
2.
Passez le câble de raccordement du capteur par le bas à travers le presse-étoupe sur la
face arrière interne de l' a ppareil et faites-le monter jusqu' a u compartiment de
l' é lectronique.
3.
Réalisez le raccordement selon → 16, 27
