Endress+Hauser iTHERM TrustSens TM371 Instructions Condensées page 14

Montage
A
1
2
3
4

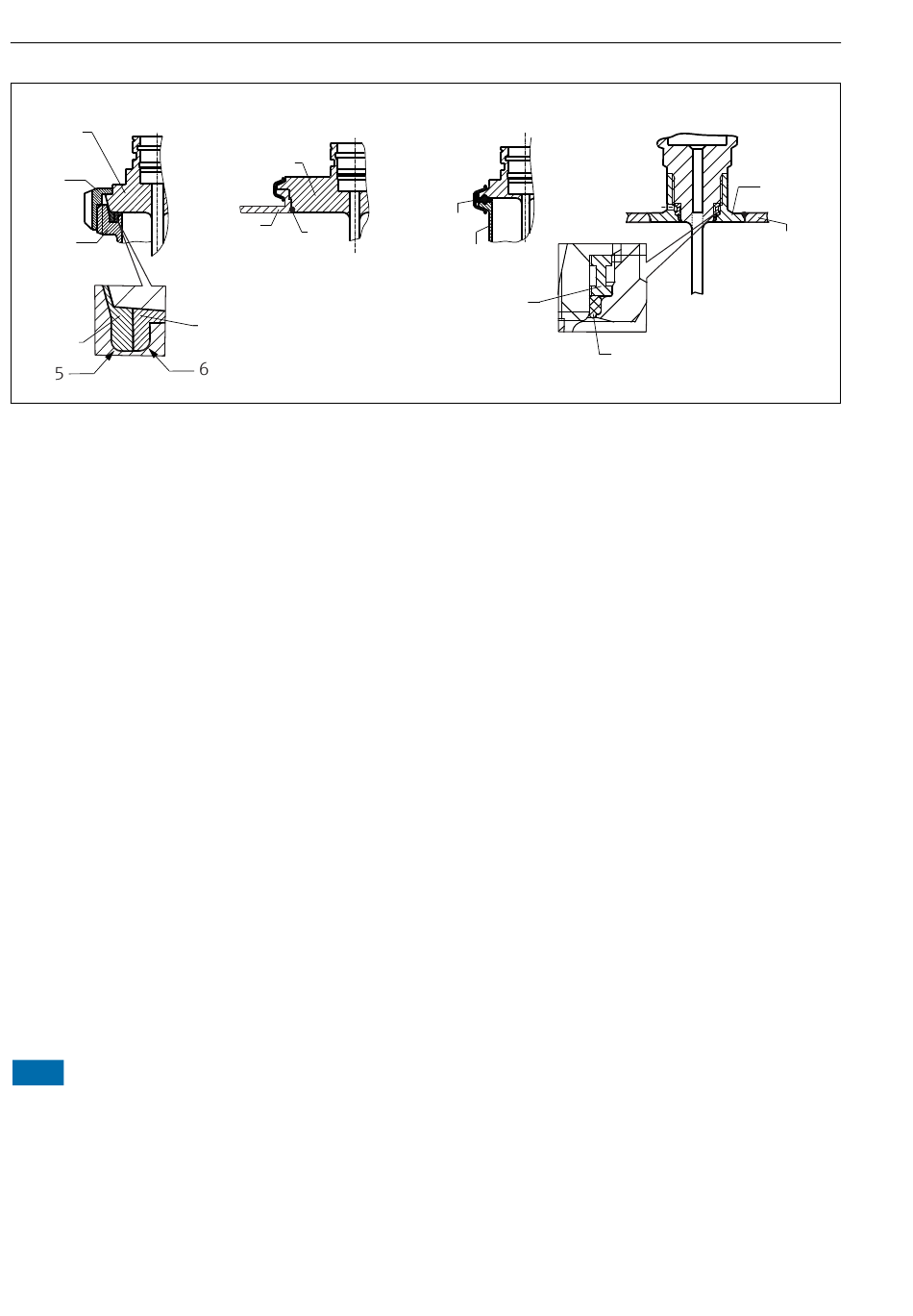

 5 Instructions de montage détaillées pour un montage conforme à l' h ygiène (selon la version
commandée)
A Raccord laitier selon DIN 11851, uniquement en combinaison avec une bague d' é tanchéité à
autocentrage certifiée EHEDG
1 Capteur avec raccord laitier
2 Écrou-raccord
3 Contre-pièce filetée
4 Bague de centrage
5 R0.4
6 R0.4
7 Bague d' é tanchéité
B
Raccord process Varivent
8 Capteur avec raccord Varivent
9 Contre-pièce filetée
10 Joint torique
C Clamp selon ISO 2852
11 Joint moulé
12 Contre-pièce filetée
D Raccord process Liquiphant-M G1", montage horizontal
13 Manchon à souder
14 Paroi de la cuve
15 Joint torique
16 Bague d' a ppui
AVIS
Les mesures suivantes doivent être prises en cas de défaillance d'une bague d'étanchéité
(joint torique) ou d'un joint :
‣
Le capteur de température doit être retiré.
‣
Le filetage et le joint torique/la surface d' é tanchéité doivent être nettoyés.
‣
La bague d' é tanchéité ou le joint doit être remplacé.
‣
Un nettoyage en place (NEP) doit être effectué après le montage.
14
B
8
9
10
7
®
pour boîtier VARINLINE
iTHERM TrustSens TM371 Communication HART®
C
11
12
16
15
®
D
13
14
A0040345
