Endress+Hauser iTHERM TrustSens TM371 Instructions Condensées page 11

iTHERM TrustSens TM371 Communication HART®
1
≥ 3°

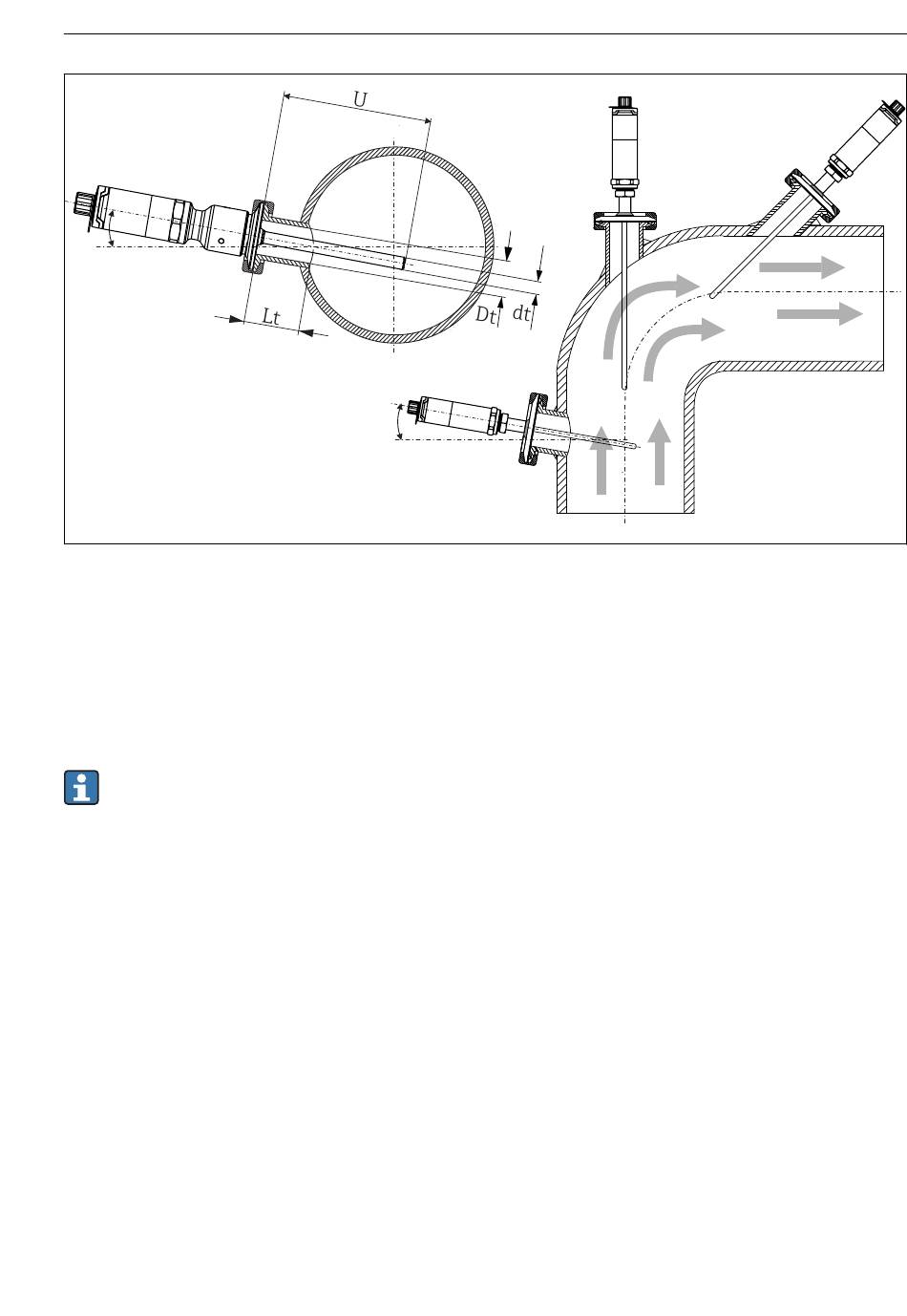

 3 Possibilités de montage dans le process
1, 2 Perpendiculaire au sens d' é coulement, montage avec au moins 3° de pente afin d' a ssurer une
autovidange
3 Sur des coudes
4 Montage oblique dans des conduites de faible diamètre
U Longueur d' i mmersion
Les exigences EHEDG et 3-A Sanitary Standard doivent être respectées.
Instructions de montage EHEDG/nettoyabilité : Lt ≤ (Dt-dt)
Instructions de montage 3-A/nettoyabilité : Lt ≤ 2(Dt-dt)
Dans le cas de conduites de faible diamètre nominal, il est recommandé que l' e xtrémité du
capteur de température soit placée suffisamment profondément dans le process de sorte
qu' e lle dépasse l' a xe de la conduite. Une autre solution pourrait être un montage oblique (4).
Lors de la détermination de la longueur d' i mmersion ou de la profondeur de montage, tous les
Endress+Hauser
2
≥ 3°
3
Montage
4
A0031007
11
