Endress+Hauser Proline t-mass T 150 Instructions Condensées page 26
Débitmètre massique thermique
Masquer les pouces
Voir aussi pour Proline t-mass T 150:
- Information technique (48 pages) ,
- Consignes de sécurité (20 pages)
Table des Matières
Publicité
Raccordement électrique
7.1.3

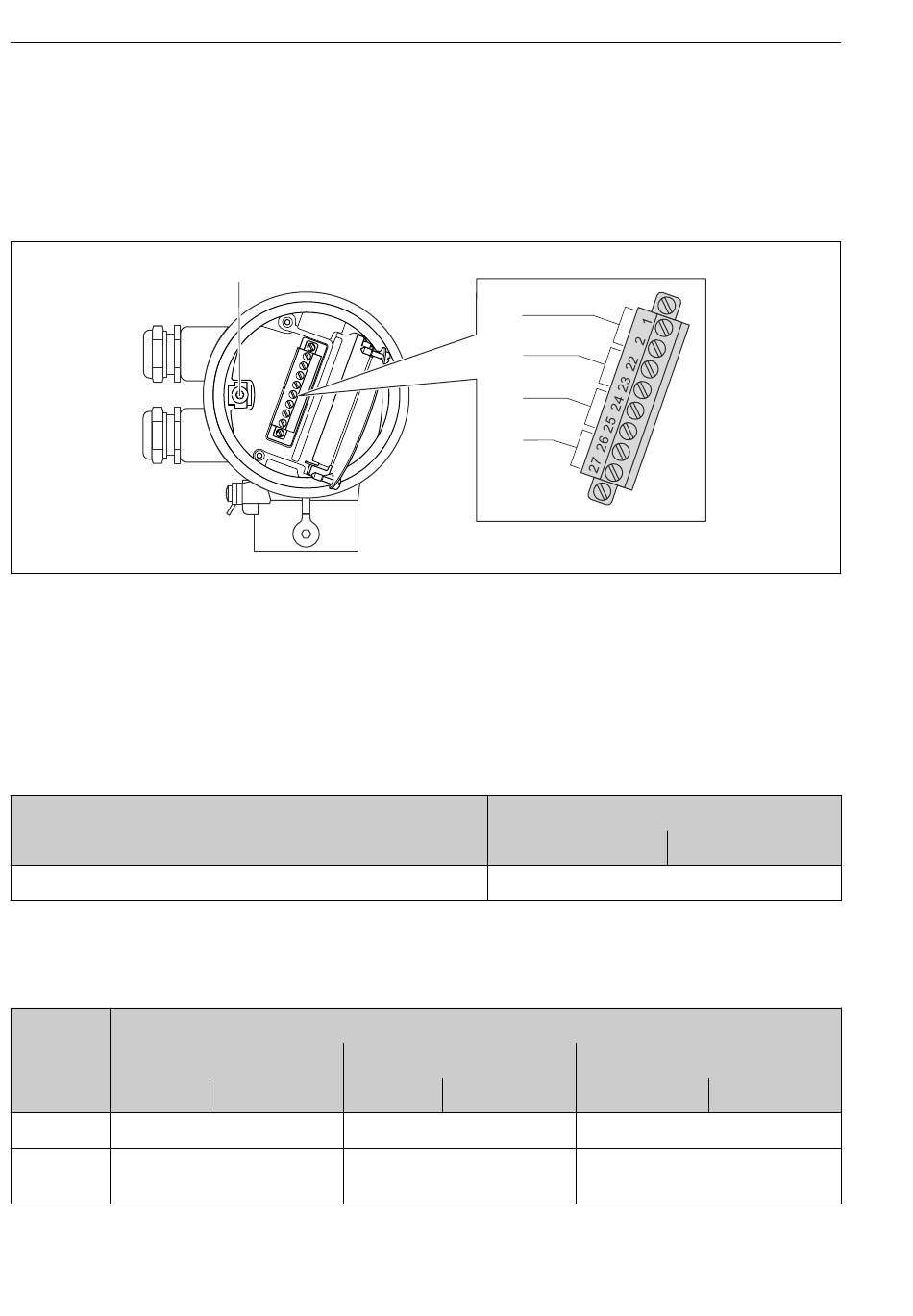

Affectation des bornes
Transmetteur
Variante de raccordement 4-20mA HART, sortie impulsion/fréquence/tor, entrée état
1
Tension d' a limentation
2
Entrée état
3
Transmission du signal : sortie impulsion/fréquence/tor
4
Transmission du signal : 4-20 mA HART
5
Borne de terre pour blindage de câble
Tension d' a limentation
Variante de commande
"Alimentation électrique"
Option D
1)
Serrer fermement les vis de la borne de raccordement. Couple de serrage recommandé : 0,5 Nm.
Transmission de signal
Variante de
commande
"Sortie,
entrée"
1)
26 (+)
Option A
4-20 mA HART (active)
Option B
4-20 mA HART (active)
26
5
Sortie 1
1)
27 (-)
24 (+)
Sortie impulsion/fréquence/tor
1
2
3
4
1 (L+)
Numéros de borne
Sortie 2
1)
1)
25 (-)
-
(passive)
Proline t-mass T 150
Numéros de borne
1)
2 (L-)
DC 18...30 V
Entrée
1)
22 (+)
23 (-)
-
-
Endress+Hauser
