Implantation
Veuillez vous assurer que le sens de la flèche sur la plaque signalétique du capteur corresponde au sens
d'écoulement (sens de passage du fluide dans la conduite).

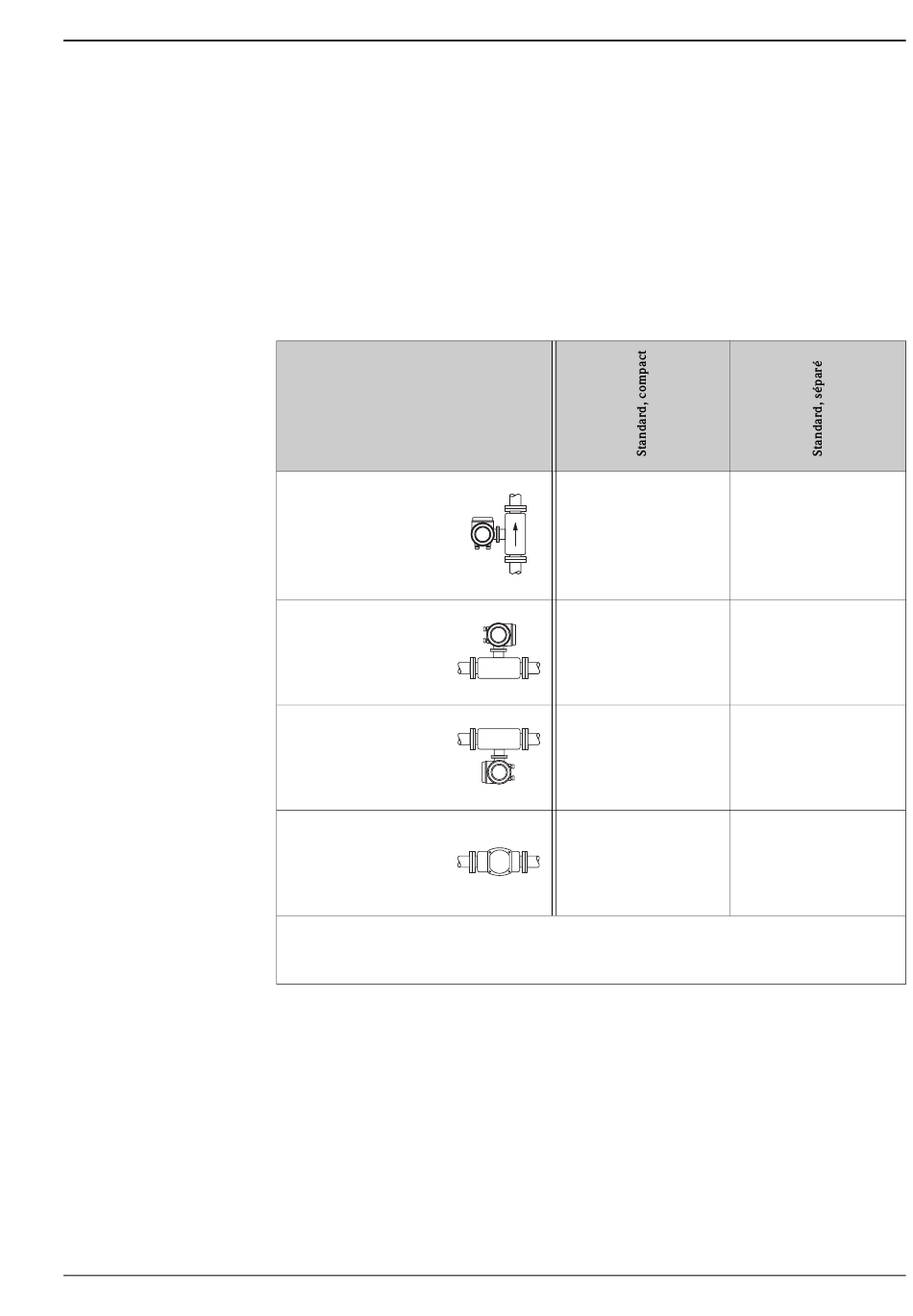

Verticale (vue V)
Implantation recommandée avec sens d'écoulement vers le haut. Lorsque le produit est au repos, les particules
solides se déposent et les bulles de gaz remontent. Les tubes de mesure peuvent de ce fait être entièrement
vidangés et protégés contre les dépôts.
Horizontale (vue H1 ...H3)
Le transmetteur peut être monté au choix dans une conduite horizontale.
Vue V :
Implantation verticale
Vue H1 :
Implantation horizontale
Tête de transmetteur en
haut
Vue H2 :
Implantation horizontale
Tête de transmetteur en bas
Vue H3 :
Implantation horizontale
Tête de transmetteur
latérale
ÃÃ = implantation recommandée
à = implantation possible sous certaines conditions
✘= implantation interdite
m = afin de garantir que la température ambiante max. admissible pour le transmetteur
(–20...+60 °C, en option –40...+60 °C) soit respectée, nous recommandons pour les produits ayant de faibles
températures une implantation horizontale avec tête de transmetteur vers le haut (fig. H1) ou une implantation
verticale (fig. V).
ÃÃ
a0004572
ÃÃ
a0004576
ÃÃ
m
a0004580
ÃÃ
A0007558
ÃÃ
ÃÃ
ÃÃ
m
ÃÃ
