Câblage en bref

Affectation des bornes

Performances

Bornes

4
Alimentation électrique

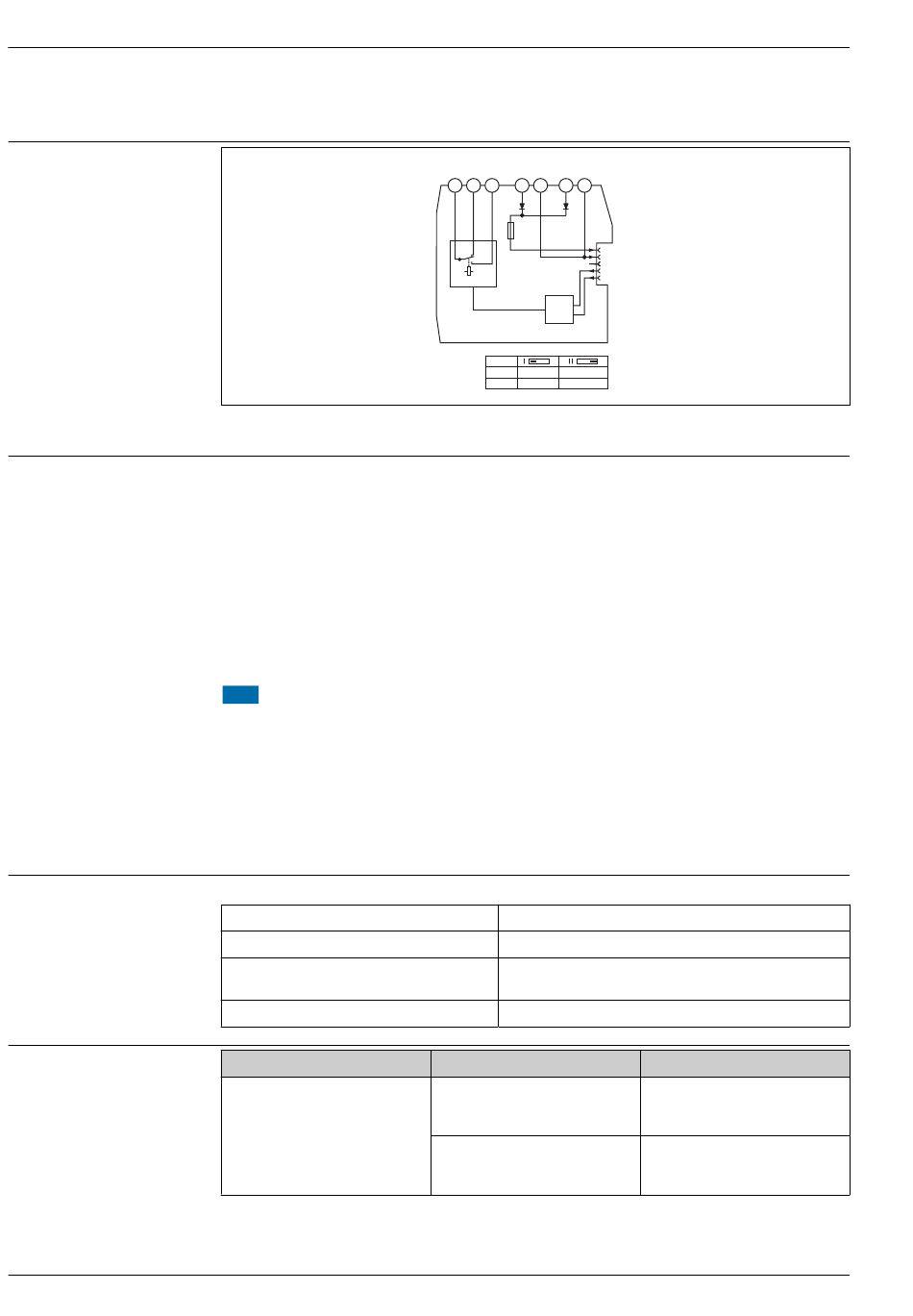

 1 Affectation des bornes du RNF22 : module d' a limentation et de messages d' e rreur
Instructions de raccordement spéciales
• Des unités de déconnexion et des systèmes de protection des circuits auxiliaires avec des valeurs
AC ou DC appropriées doivent être prévus dans l' i nstallation du bâtiment.
• Un interrupteur/disjoncteur de puissance doit être prévu à proximité de l' a ppareil et clairement
marqué comme unité de déconnexion pour cet appareil.
• Une unité de protection contre les surintensités (I ≤ 16 A) doit être prévue dans l' i nstallation.
• Les tensions appliquées sur l' e ntrée, la sortie et la sortie relais sont toutes du type très basse
tension (TBT).
Borne de raccordement pour la tension d'alimentation
Le courant peut être fourni via les bornes 1.1 et 1.2 pour PWR1 ou 2.1 et 2.2 pour PWR2.
AVIS
Il est interdit de prélever de l'énergie du connecteur de bus sur rail DIN pour la distribuer.
‣
La tension d' a limentation ne doit jamais être raccordée directement au connecteur de bus sur rail
DIN !
Alimentation du connecteur de bus sur rail DIN via les bornes
Les appareils juxtaposés peuvent être raccordés au moyen du connecteur de bus sur rail DIN fourni
avec l' a ppareil. En cas d' u tilisation, veiller à monter le module et le connecteur de bus sur rail DIN
dans le sens correct.
Alimentation électrique
Tension d' a limentation
Consommation maximale de courant
Protection contre l' i nversion de polarité et la
surtension
Fusible (remplaçable)
Type de borne
Bornes à vis
Couple de serrage : minimum 0,5
Nm/maximum 0,6 Nm
PWR1
Fault Out PWR2
11 12 14 +24V GND +24V GND
3.1 3.2 3.3 2.1 2.2 1.1 1.2
Faultsignal
1:PWR redundant single
2: LF activated deactivated
24 V (-20 % / +25 %)
DC
3,75 A
Oui, découplage via des diodes
5 A, à action retardée 250 V
Type de câble
Rigide ou flexible
(longueur à dénuder =
7 mm (0,28 in)
Flexible avec extrémités
préconfectionnées (avec ou sans
embout plastique)
+24V
GND
n.c.
GND
Fault
AC
Section de câble
0,2 ... 2,5 mm² (24 ... 14 AWG)
0,25 ... 2,5 mm² (24 ... 14 AWG)
Endress+Hauser
RNF22
A0042592
