16.
Serrez les 2 écrous de blocage contre l'écrou
de réglage
(Figure

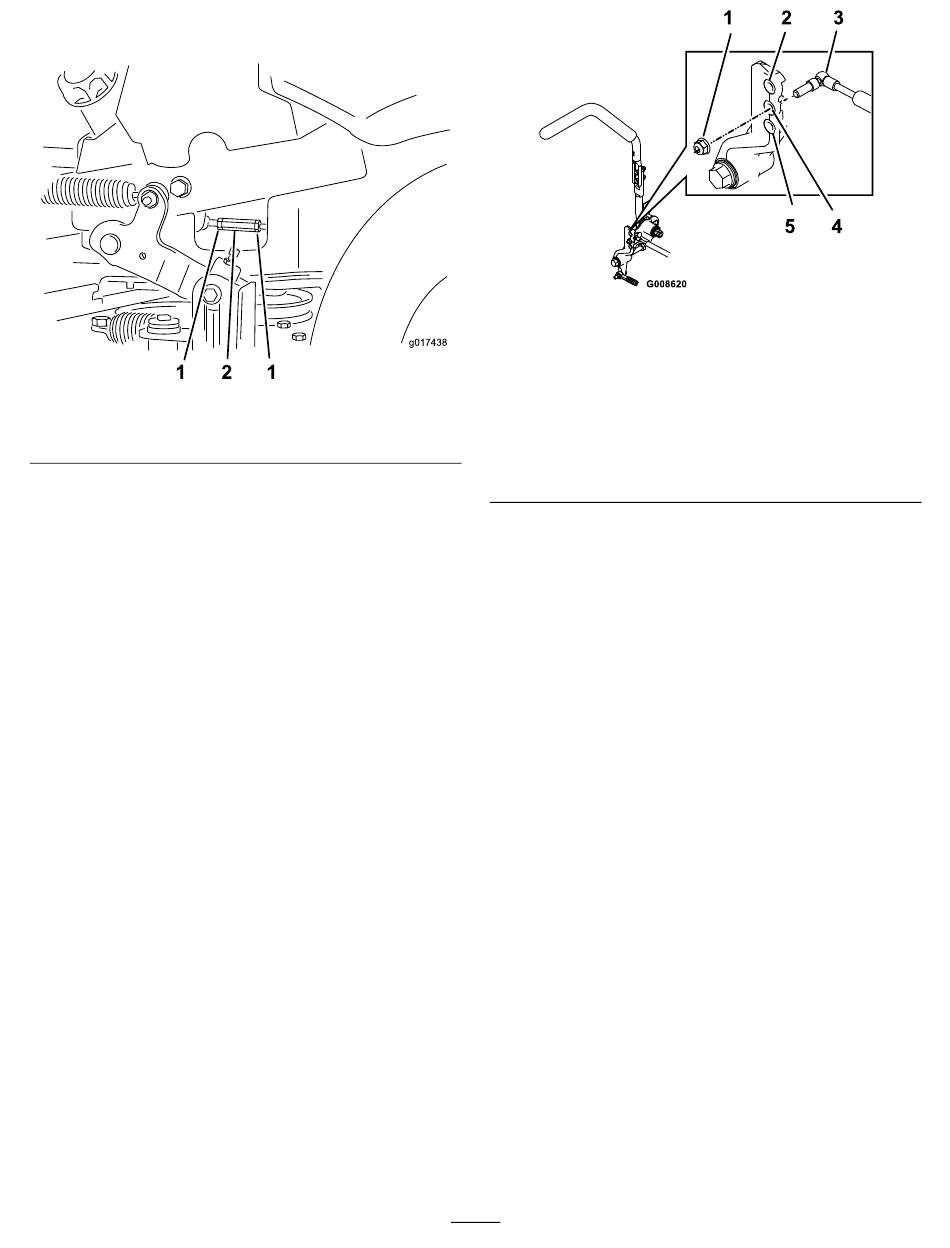

Figure 65
1. Écrou de blocage
17.
Coupez le moteur.
18.
Débranchez le fil volant du faisceau de câbles et
branchez le connecteur au contacteur du siège.
19.
Montage du siège.
20.
Retirez les chandelles.
21.
Levez le tablier et mettez la goupille de hauteur
de coupe en place.
22.
Vérifiez que la machine ne se déplace pas au
point mort quand le frein de stationnement est
desserré.
Réglage de l'amortisseur de
commande de déplacement
Vous pouvez ajuster le boulon supérieur de fixation
de l'amortisseur pour modifier la résistance du levier
de commande de déplacement. Voir les options de
montage à la
Figure
66.
65).
2. Écrou de réglage
Levier de commande de déplacement droit montré
1. Serrez le contre-écrou à 22,6 Nm (200 pi-lb). Le boulon doit
dépasser du contre-écrou après le serrage.
g017438
2. Grande résistance (plus ferme)
3. Amortisseur
4. Résistance moyenne
5. Faible résistance (molle)
Réglage du pivot de
verrouillage au point
mort des commandes de
déplacement
Vous pouvez ajuster l'écrou à embase pour obtenir
la résistance voulue du levier de commande de
déplacement quand il est amené en position de
VERROUILLAGE AU POINT MORT
réglage à la
Figure
1.
Desserrez l'écrou de blocage.
2.
Serrez ou desserrez l'écrou à embase selon la
résistance voulue.
Remarque:
serrez l'écrou à embase.
Remarque:
desserrez l'écrou à embase.
3.
Resserrez l'écrou de blocage.
54
Figure 66
. Voir les options de
67.
Pour augmenter la résistance,
Pour réduire la résistance,
g008620
