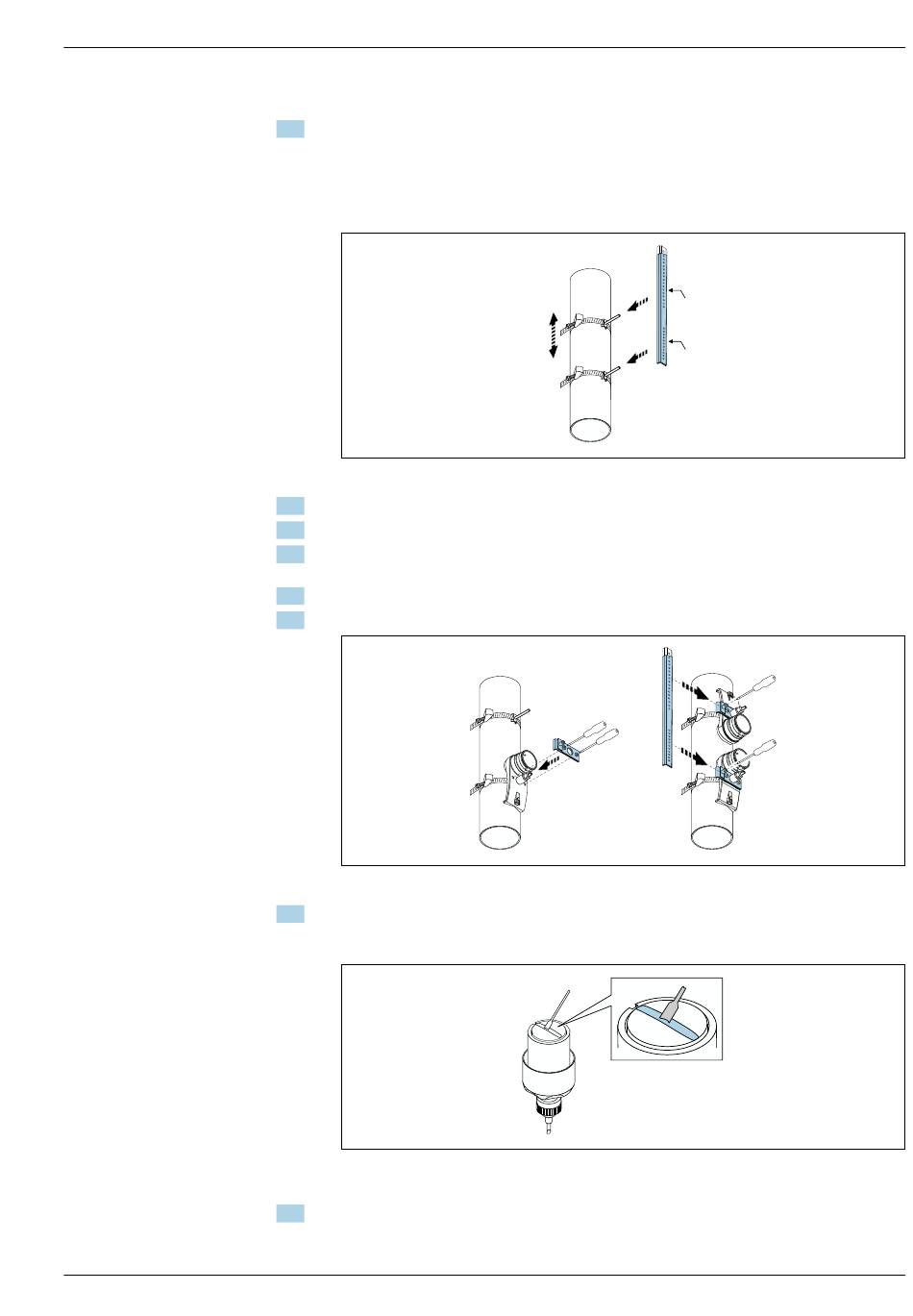

Procédure :
1. Positionner les colliers de serrage à l' a ide du rail de montage [uniquement DN50 à 600 (2 à
24"), pour les grands diamètres nominaux, mesurer directement la distance entre le centre et
les goujons] : installer le rail de montage avec le perçage identifié par la lettre (provenant du
paramètre Distance du capteur/aide à la mesure) sur le goujon de montage du collier de
serrage 1 qui est fermement en place. Positionner le collier de serrage 2 ajustable et installer le
rail de montage avec le perçage identifié par la valeur numérique sur le goujon de montage.

 42 Détermination de la distance selon le rail de montage (p. ex. G22)
2. Serrer le collier de serrage 2 afin qu' i l ne puisse glisser.
3. Retirer le rail de montage du goujon de montage.
4. Monter les supports de capteur sur les goujons de montage respectifs et serrer fermement à
l' a ide du contre-écrou.
5. Visser les supports de rail de montage sur le support de capteur.
6. Visser le rail de montage sur les supports de capteur.

 43 Montage des supports de capteur et du rail de montage
7. Fixer le patin de couplage, avec le côté adhésif orienté vers le bas, sur les capteurs (→  80).
Alternative : enduire les surfaces de contact d' u ne couche homogène de gel de couplage (env.
1 mm (0,04 in)), en partant de la rainure et en passant par le centre jusqu' a u bord opposé.

 44 Enduction des surfaces de contact du capteur avec du gel de couplage (en l' a bsence de patin de
couplage)
8. Insérer le capteur dans le support de capteur.
