AVERTISSEMENT
L
Risque de blessure !
‣
Pour éviter les arêtes vives, supprimer les bords coupants après avoir raccourci les colliers de
serrage. Porter des lunettes de protection et des gants de sécurité appropriés.
1
3
2
3

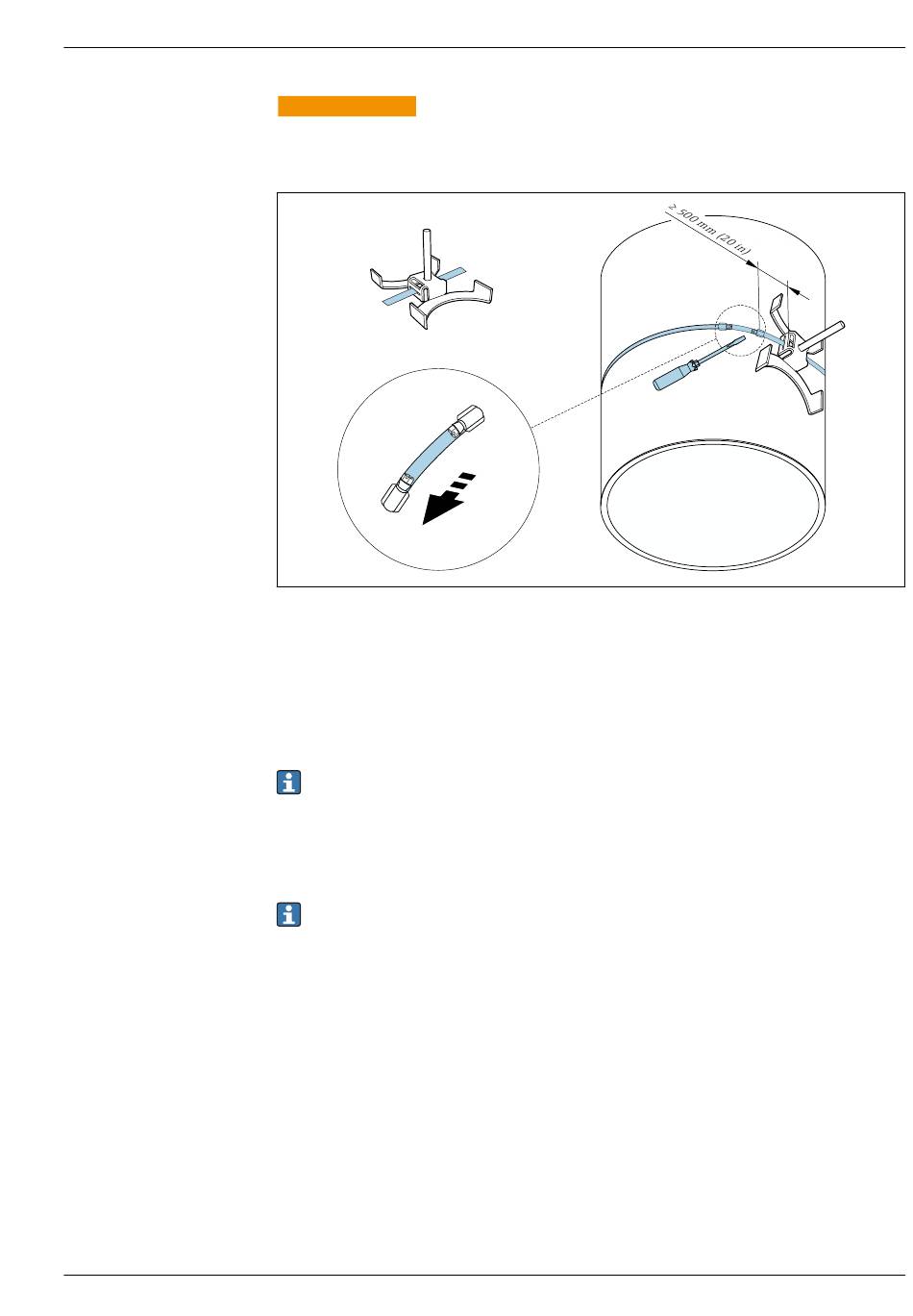

 32 Support avec colliers de serrage (grands diamètres nominaux)
1 Goujon avec guide*
2 Collier de serrage*
3 Vis de tension
*La distance entre le goujon et le verrou de collier de serrage doit être au minimum de 500 mm (20 in).
• Pour un montage à 1 traverse avec 180° (côtés opposés) →  8 (mesure à une corde,
A0044304), →  6,  9(mesure à deux cordes, A0043168)
• Pour un montage à 2 traverses →  8 (mesure à une corde, A0044305),
→  7,  9(mesure à deux cordes, A0043309)
• Raccordement électrique →  8,  11
Support de capteur avec goujons à souder
Utilisable pour
• Appareils de mesure avec gamme de mesure DN 50 à 4000 (2 à 160")
• Montage sur tubes DN 50 à 4000 (2 à 160")
Procédure :
• Les goujons à souder doivent être fixés aux mêmes distances de montage que les goujons de
montage avec les colliers de serrage. Les sections suivantes expliquent comment orienter les
goujons de montage en fonction de la méthode de montage et de la méthode de mesure :
• Montage pour mesure via 1 traverse →  48
• Montage pour mesure via 2 traverses →  50
• Le support de capteur est fixé en standard avec un contre-écrou à filetage métrique ISO M6. Si un
autre filetage doit être utilisé pour la fixation, il faut utiliser un support de capteur avec un contre-
écrou amovible.
A0043374
