Endress+Hauser Proline Prosonic Flow P 500 Information Technique page 29

Proline Prosonic Flow P 500
Endress+Hauser
1.
2.

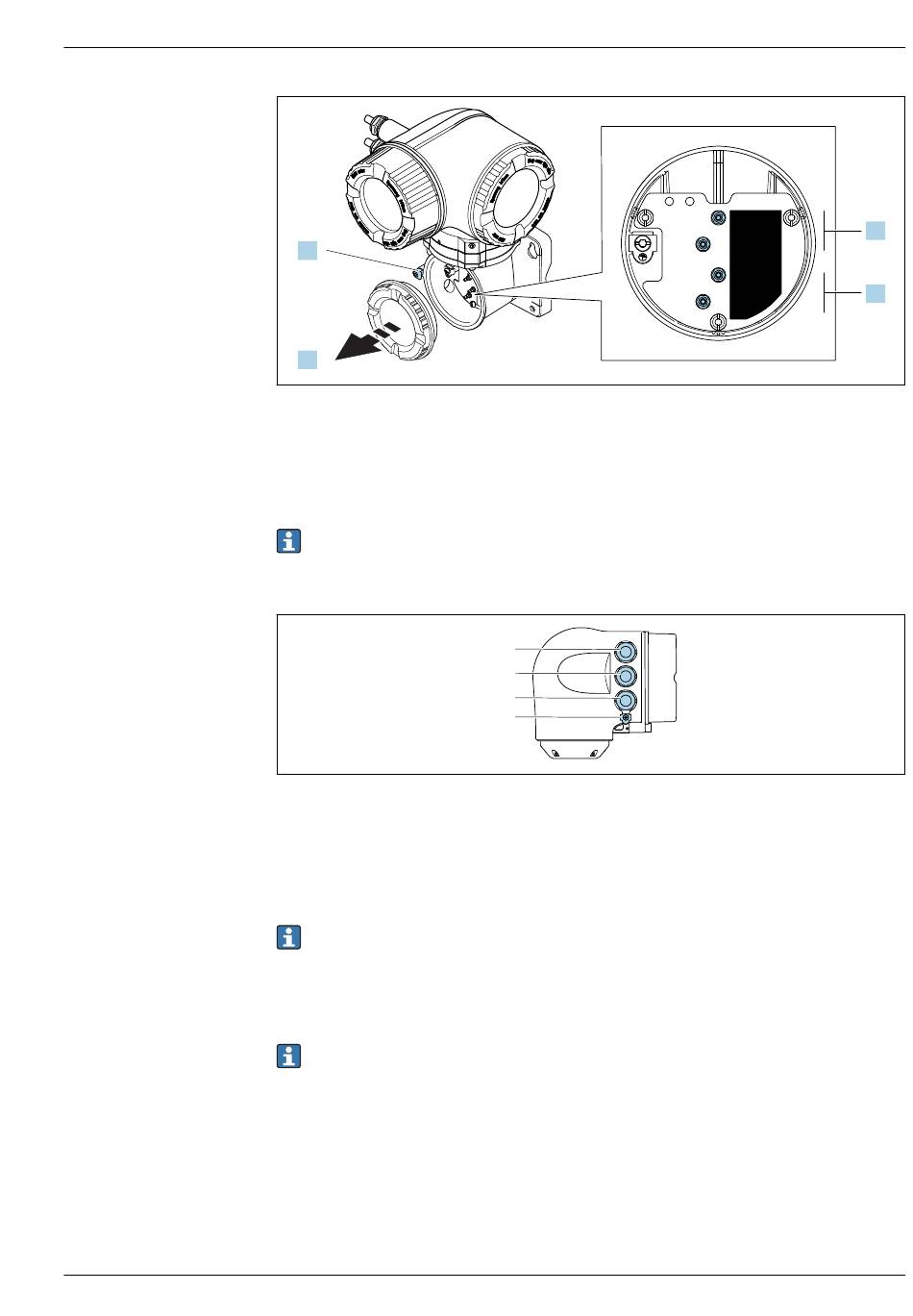

1 Crampon de sécurité
2 Couvercle du compartiment de raccordement : raccordement du câble de capteur
3 Voie 1 en amont / aval
4 Voie 2 en amont / aval
Raccordement du transmetteur
• Occupation des bornes →  27
• Occupation des broches du connecteur d' a ppareil →  28
Raccordement du transmetteur Proline 500
1 Borne de raccordement pour la tension d' a limentation
2 Borne de raccordement pour la transmission de signal, entrée/sortie
3 Borne de raccordement pour la transmission de signal, entrée/sortie ou borne pour la connexion réseau
(client DHCP) via interface service (CDI-RJ45 ; non Ex) ; en option : borne de raccordement pour antenne
WLAN externe
4 Terre de protection (PE)
Un adaptateur pour connecteur RJ45 et M12 est disponible en option :
Caractéristique de commande "Accessoires", option NB : "Adaptateur RJ45 M12 (interface
service)"
L' a daptateur connecte l' i nterface service (CDI-RJ45; non Ex) à un connecteur M12 monté dans
l' e ntrée de câble. Le raccordement à l' i nterface service peut donc être établi via un connecteur
M12 sans ouvrir l' a ppareil.
Connexion réseau (client DHCP) via interface service (CDI-RJ45) →  68
1
2
3
4
UP
3.
CH1
Down
UP
CH2
4.
Down
A0043219
A0026781
