4 Raccordement à l'alimentation en tension
Aperçu
Compartiment de l'élec-
tronique
8
4 Raccordement à l'alimentation en tension
4.1 Raccordement du chargeur
Il est recommandé de charger complètement l'appareil. Vous trou-
verez la durée de chargement dans le chapitre " Caractéristiques
techniques".
Le chargeur est enfiché dans une douille dans le compartiment d'ali-
mentation, voir chapitre " Schéma de raccordement".
Les LEDs dans le compartiment d'alimentation indiquent le proces-
sus et l'état de chargement de l'accumulateur, voir chapitre " Schéma
de raccordement".
4.2 Schéma de raccordement
1

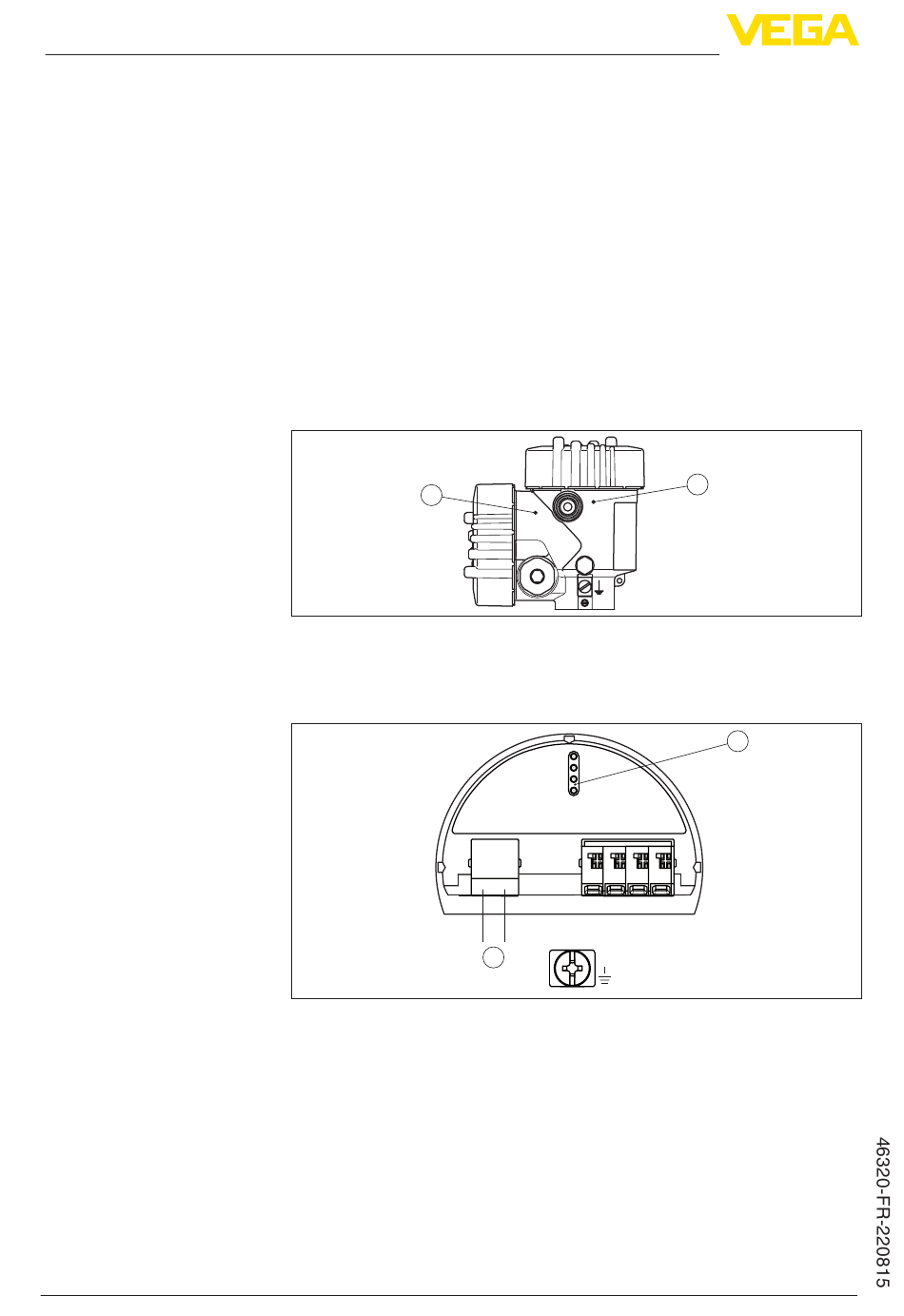

Fig. 3: Position du compartiment d'alimentation et de l'électronique
1 Compartiment d'alimentation (accumulateur)
2 Compartiment de l'électronique
( )
Fig. 4: Compartiment électronique - boîtier à deux chambres
1 Liaison interne au compartiment de raccordement
2 Fiches de contact pour module de réglage et d'affichage
4...20mA
+
1
2 6 7 8
5
(-)
1
VEGABAR 86 • HART et pack d'accumulateurs
2
2
