SmartHandle AX (Manuel)

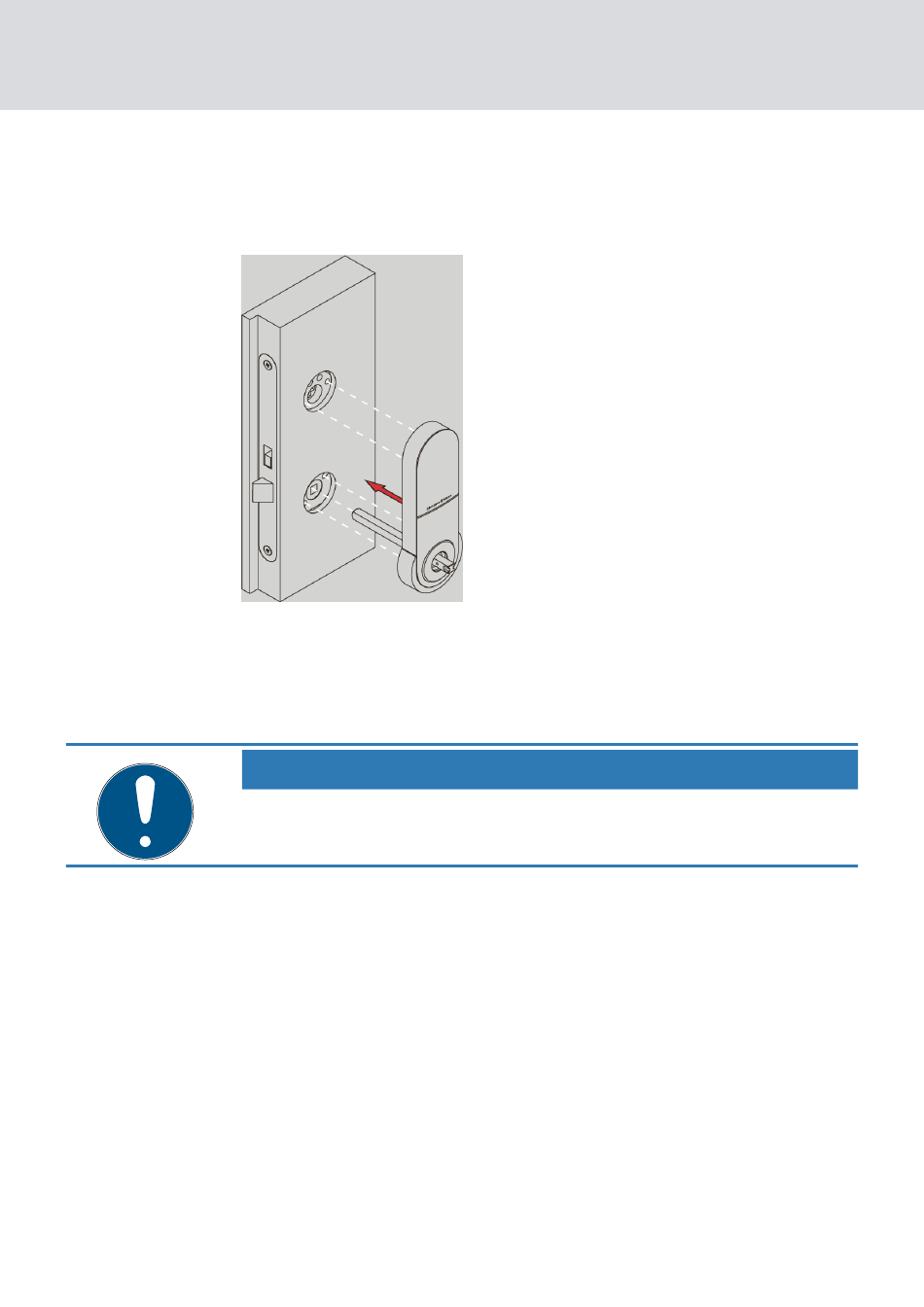

Monter le module
1. Faites glisser le module avec le carré dans la porte depuis le côté exté-
rieur.
2. De l'autre côté, placez le base de la rosace pour l'ouverture du cylindre
sur la porte.
3. Vissez la base de la rondelle avec les vis L1 (MO : Vissez la rosace com-
plète avec les vis L1) (PH2, couple : 1,1 Nm).
REMARQUE
Si vous utilisez un carré 7 mm, veuillez alors placer l'enveloppe de l'adapta-
teur sur le côté libre du carré.
7. Montage
