SmartHandle AX (Manuel)
REMARQUE
Évidements coïncidant avec les goujons
Les plaquettes de capot présentent des évidements qui empêchent en-
suite les goujons de se desserrer.
1. Veillez à ce que les évidements enserrent l'hexagone des goujons.
2. Au besoin, faites tourner les goujons jusqu'à ce que l'hexagone s'insère
dans les évidements prévus à cet effet.

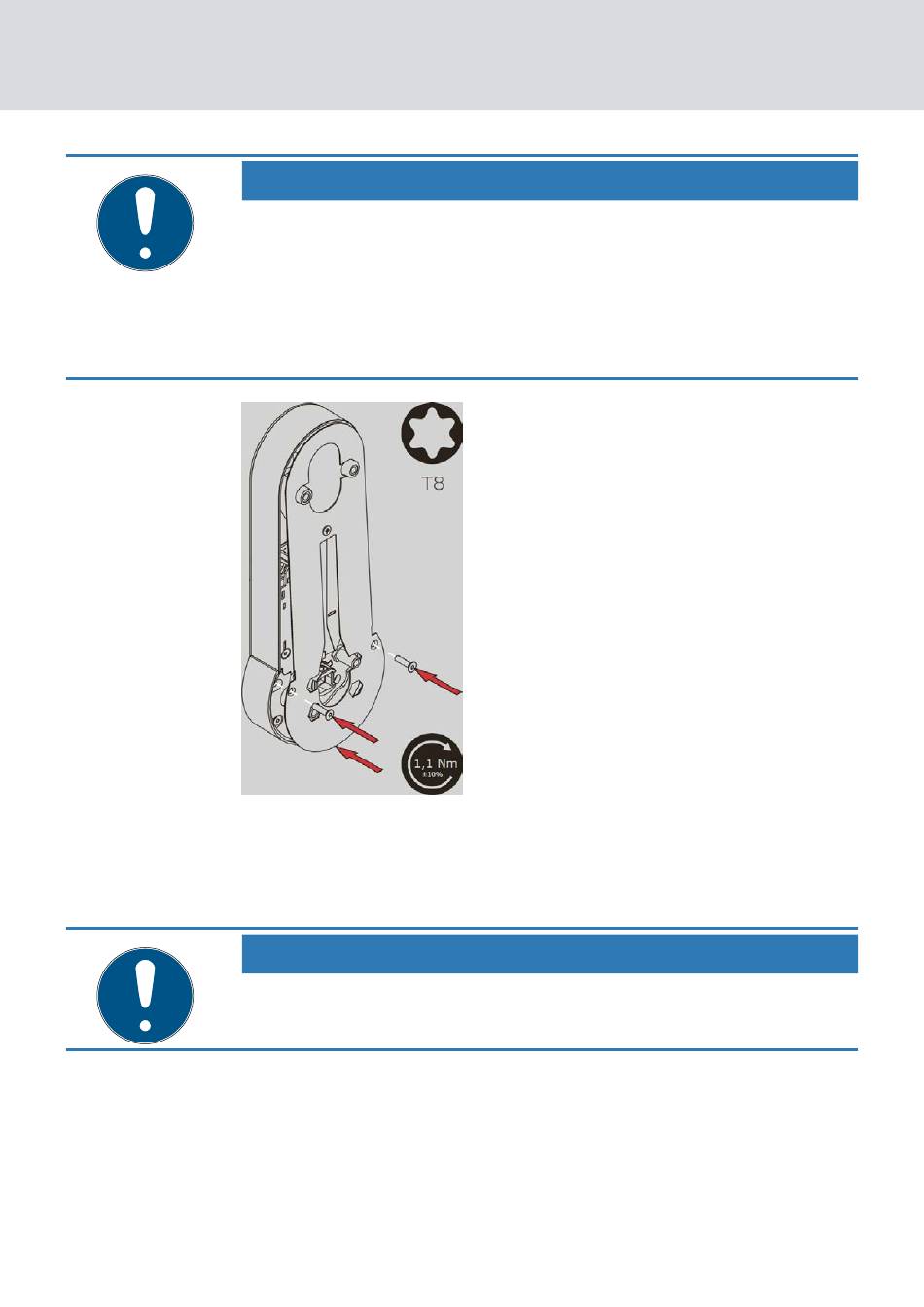

6. Revissez les vis indiquées (T8, couple : 1,1 Nm).
9 Le module est préparé pour DIN D.
Insérer le carré
REMARQUE
Si vous utilisez un carré 7 mm alors placez le patin de l'adaptateur sur le
carré avant le montage du carré.
7. Montage
