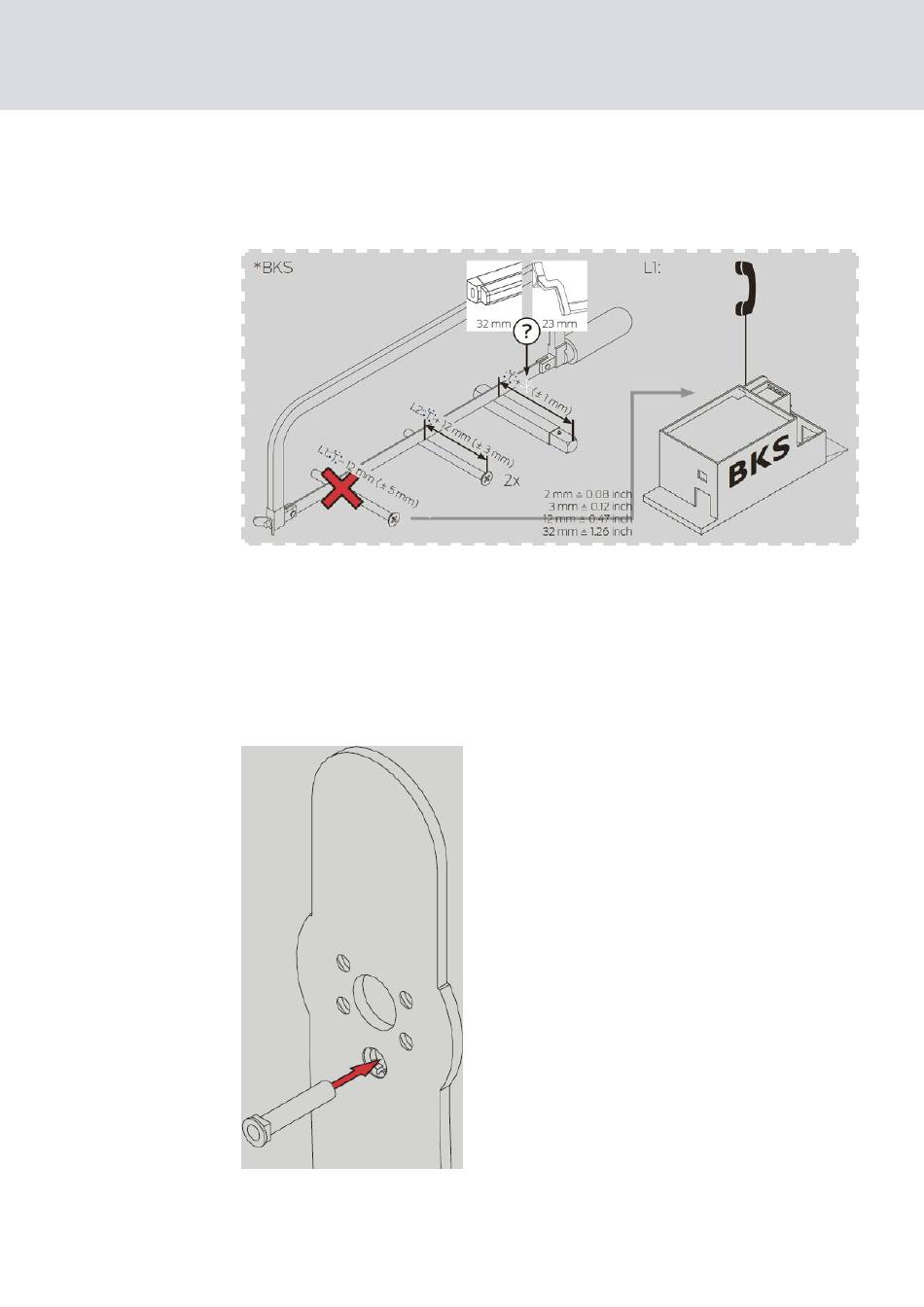

2. Au moyen d'une scie, raccourcissez les vis fournies et le carré (vis :
épaisseur de la porte+12 mm, carré
te+23 mm/carré
(barre antipanique)
9 Carré et vis préparés.
La vis L1 doit répondre à des exigences plus strictes et n'est pas fournie.
Veuillez commander directement cette vis auprès de BKS.
Préparer la béquille
1. Placez la douille entretoise dans la plaque d'adaptation.
2. Placez la béquille sur la plaque d'adaptation depuis le côté opposé.
: épaisseur de la por-
(barre antipanique)
: épaisseur de la porte+32 mm).
