Endress+Hauser Liquiline CM442 Instructions Condensées page 33

Liquiline CM442/CM444/CM448

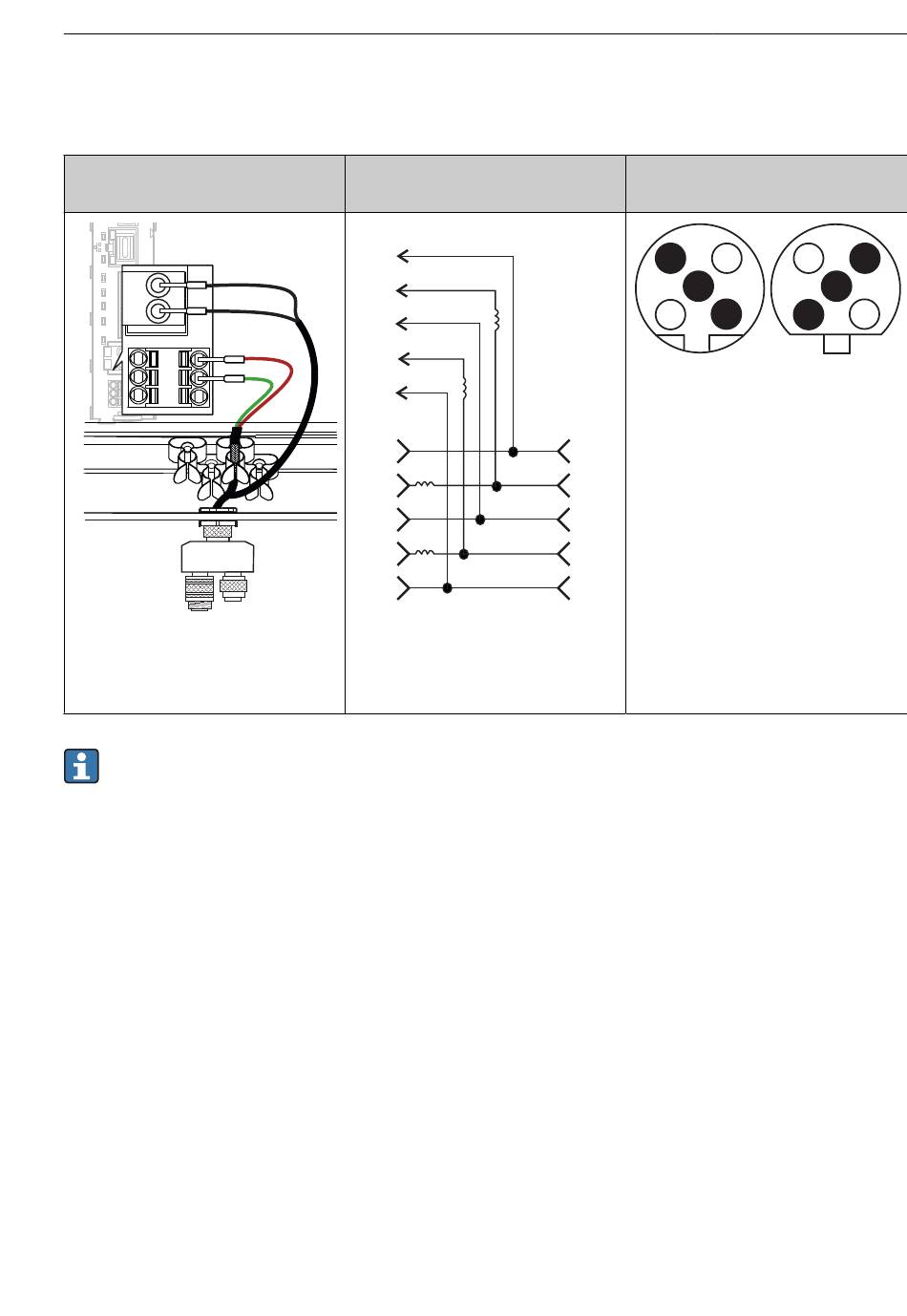

5.4.3 Raccordement via connecteur M12
PROFIBUS DP
Pièce en Y M12
82
81
96
95
99
J1
P2
 47 Connecteur enfichable
M12
En cas d' u tilisation d' u ne pièce en Y M12, la vitesse de transmission des données
maximale est limitée à 1,5 MBit/s. En cas de raccordement direct, la vitesse de
transmission des données maximale est de 12 MBit/s.
Endress+Hauser
Câblage dans la pièce en Y M12
1
P0V
2
P5V
P2
3
RD
4
GN
5
1
2
J1 3
P1
4
5
 48
1
2
3 P1
4
5
Câblage
Raccordement électrique
Affectation des broches des
connecteurs mâle et femelle
4 3 3
5
1 2 2
 49 Connecteur mâle (à
gauche) et femelle (à
droite)
1 P5V, alimentation 5 V pour
résistance de fin de ligne
externe
2 A
3 P0V, potentiel de référence
pour P5V
4 B
5 n.c., non connecté
* Blindage
4
5
1
