Longueur du tube
prolongateur
Têtes de raccordement
18

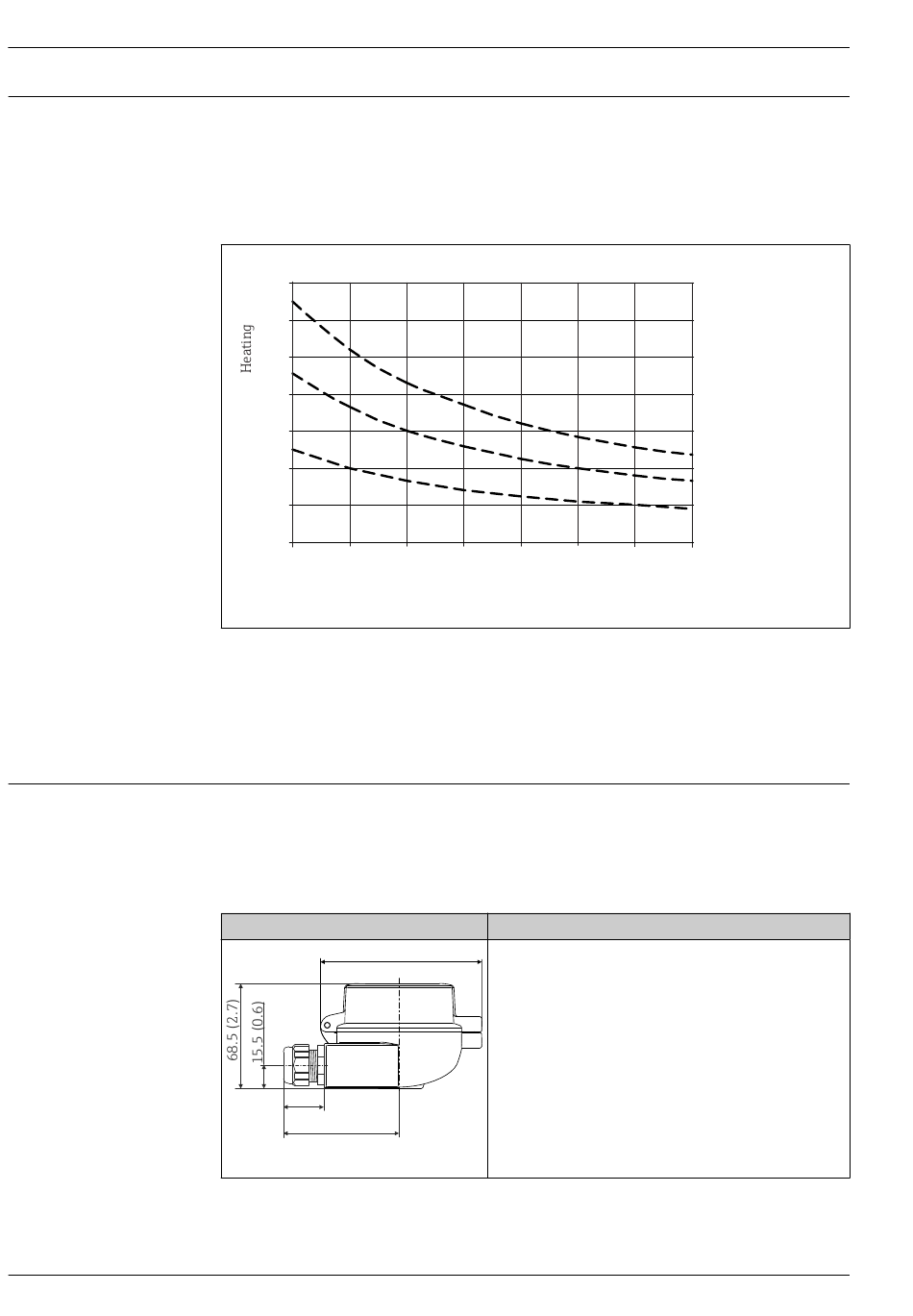

Le tube prolongateur est le composant situé entre le raccord process et la tête de raccordement. Il est
constitué d' u ne conduite dont les caractéristiques dimensionnelles et physiques (diamètre et
matériau) sont les mêmes que celles de la conduite en contact avec le produit. La connexion à
l' e xtrémité supérieure du tube prolongateur permet d' a ligner la tête de raccordement. Comme illustré
dans le diagramme suivant, la longueur du tube prolongateur influence la température dans la tête
de raccordement. Cette température doit rester dans la plage de valeurs définie au chapitre
"Conditions d' u tilisation".
∆T in K
140
120
100
80
60
40
20
0
75
100
3
4
9
Chauffage de la tête de raccordement en fonction de la température du process. Température dans la tête
de raccordement = température ambiante 20 °C (68 °F) + ∆T
Construction mécanique
Toutes les têtes de raccordement possèdent une géométrie interne selon DIN EN 50446, forme B, et
un raccord pour capteur de température avec filetage M24x1,5, G1/2" ou 1/2" NPT. Toutes les
dimensions en mm (in). Les presse-étoupe représentés correspondent à un raccord M20x1,5.
Indications sans transmetteur pour tête de sonde intégré. Pour les températures ambiantes avec
transmetteur pour tête de sonde intégré, voir le chapitre "Conditions d' u tilisation".
TA30A
107.5 (4.23)
28
(1.1)
78 (3.1)
125
150
175
5
6
7
E
xtension
neck / lagging
Spécification
• Indice de protection :
• IP66/68 (boîtier NEMA type 4x)
• Pour ATEX : IP66/67
• Température : –50 ... +150 °C (–58 ... +302 °F) sans presse-
étoupe
• Matériau : aluminium, revêtement poudre de polyester
Joints : silicone
• Filetage entrée de câble : G ½", ½" NPT et M20x1,5 ;
• Raccord de protection : M24x1,5
• Couleur tête : bleu, RAL 5012
• Couleur capot : gris, RAL 7035
• Poids : 330 g (11.64 oz)
• Borne de terre interne et externe
A0009820
• Disponible avec capteurs avec marquage 3-A®
Process temperature
570 °C (1060 °F)
400 °C (752 °F)
220 °C (428 °F)
mm
200
225
250
8
9
10 in
length
Endress+Hauser
TR15, TC15
A0045611
