2.3
Montage
Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et effectuez-les dans l'ordre indiqué.
REMARQUE
L
Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées.
Vous y serez invité, serrez les vis à l'aide de l'outil correspondant.

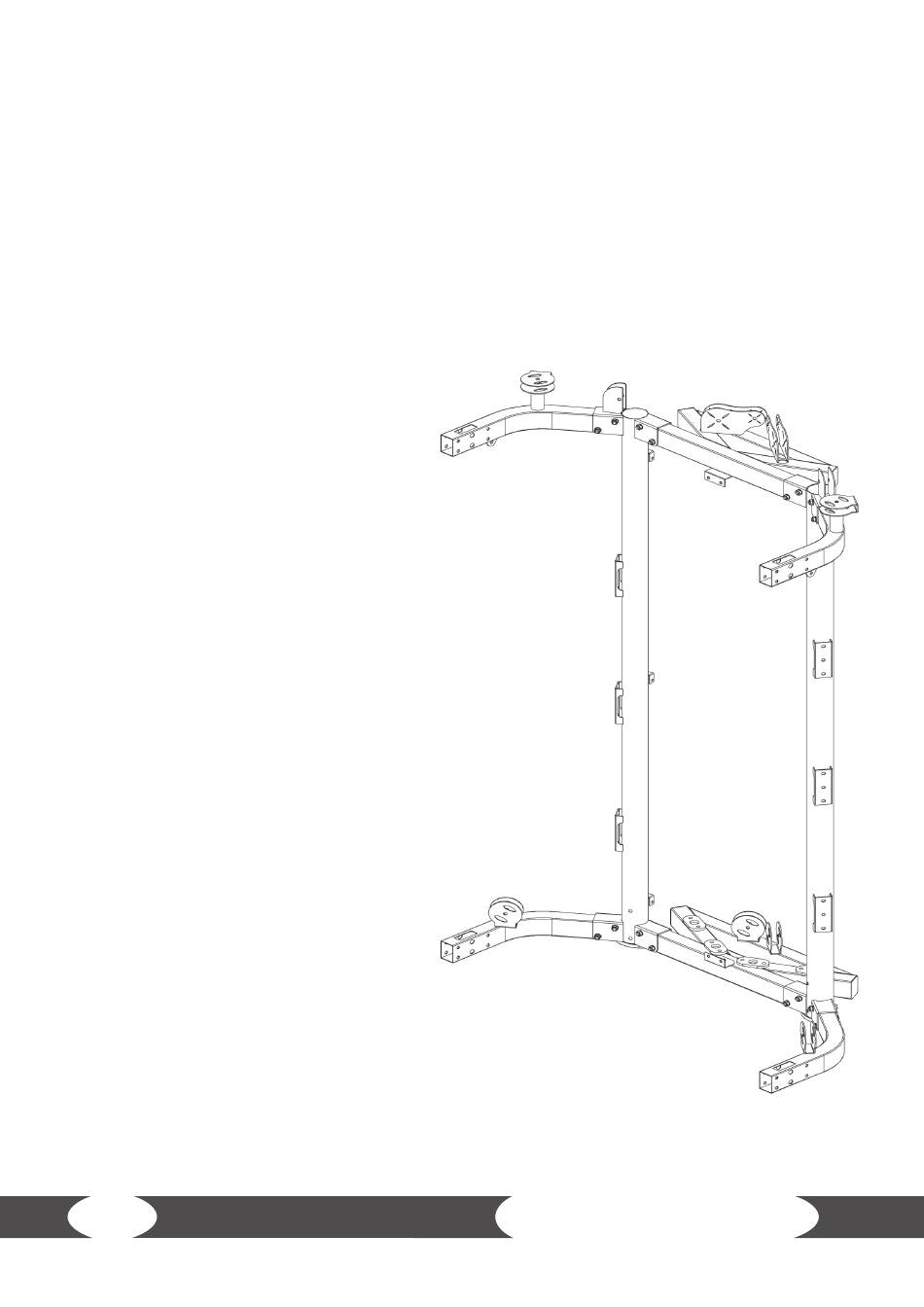

Étape 1 :
1.
Fixez l'élément de cadre gauche (4) sur le cadre d'appui gauche (2) avec deux vis six pans (9),
quatre rondelles (11) et deux contre-écrous (10).
2.
Fixez l'élément de cadre droit (5) sur le cadre
d'appui droit (3) avec deux vis six pans (9),
quatre rondelles (11) et deux contre-
écrous (10).
REMARQUE
L
Avant de passer à l'étape suivante,
positionnez
les
protection (22) sur le dessous des deux cadres d'appui (2 &
3) et du cadre de liaison (1).
3.
Fixez le cadre de liaison inférieur (1) au cadre d'appui
gauche (2) et au cadre d'appui droit (3) avec quatre vis six
pans (9), quatre rondelles (11) et quatre écrous de sûreté
(10).
4.
Fixez le cadre de liaison supérieur (6) au cadre d'appui
gauche (2) et au cadre d'appui droit (3) avec quatre vis six
pans (9), quatre rondelles (11) et quatre écrous de sûreté
(10)
5.
Fixez l'élément de cadre gauche (8) sur le cadre d'appui
gauche (2) avec deux vis six pans (9), quatre rondelles (11)
et deux contre-écrous (10).
6.
Fixez l'élément de cadre droit (7) sur le cadre d'appui droit
(3) avec deux vis six pans (9), quatre rondelles
(11) et deux contre-écrous (10).
7.
Serrez toutes les vis et tous les écrous
avant de passer à l'étape suivante.
24
deux
caches
d
e
Multi Smith Pro
