Toro Z Master Commercial 2000 Serie Instructions De Montage page 7

1
2
3

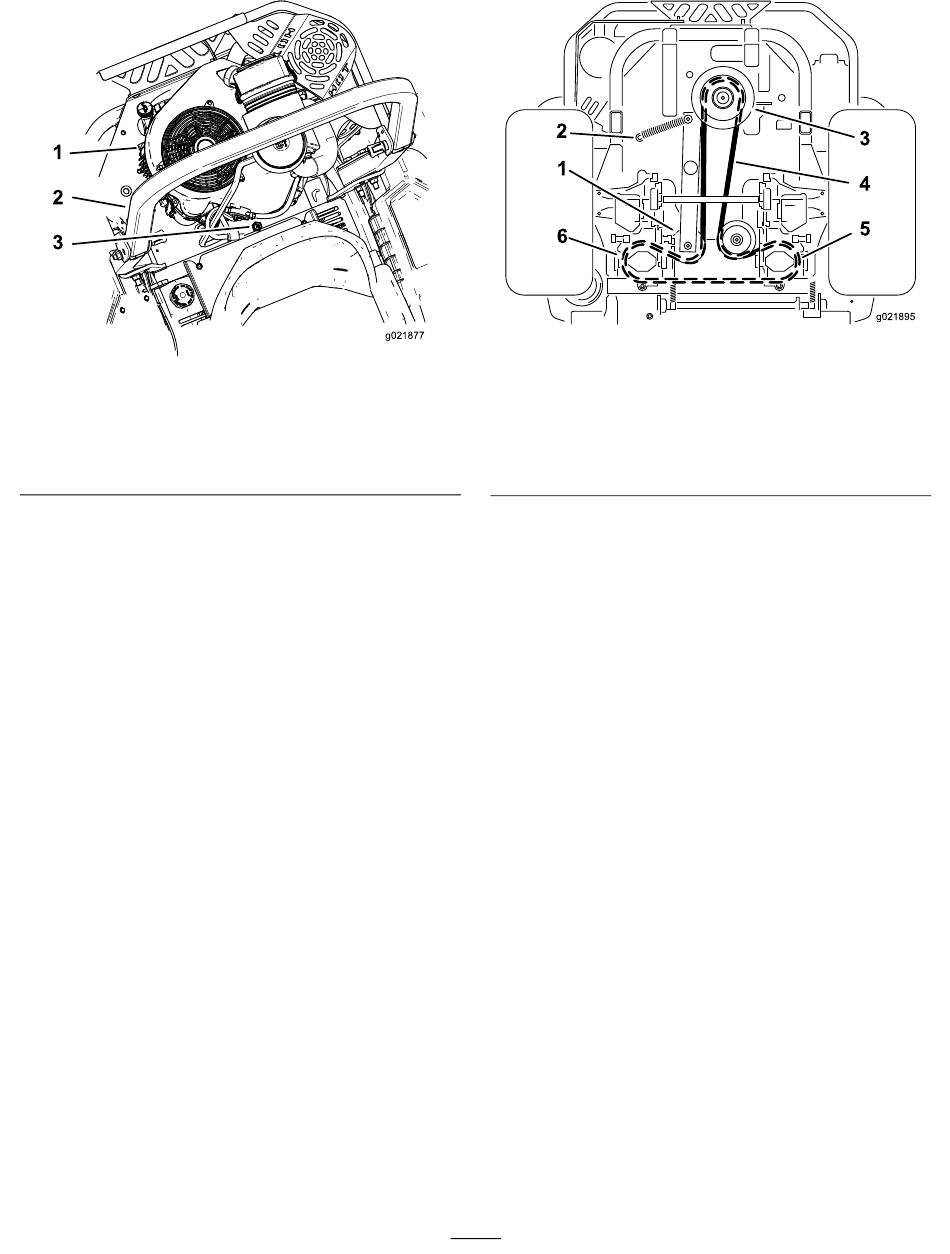

Figure 13
Vue de dessus de la machine
1. Moteur
2. Arceau de sécurité
5. Serrez l'écrou à embase neuf et le boulon de carrosserie
sur la poulie de tension fixe à un couple de 37 à 45 Nm
(Figure 11).
6. Serrez le boulon de pivot du bras de renvoi à un couple
de 37 à 45 Nm (Figure 12).
7. Installez la courroie autour des poulies (Figure 14).
Remarque: Vérifiez que la courroie est bien installée
dans toutes les poulies.
g021877
3. Écrou à embase (3/8 po)
neuf
2
1
6
1. Poulie de tension
2. Tenon de ressort de poulie
de tension
3. Poulie de moteur
8. Accrochez le ressort au tenon de la poulie de tension
(Figure 8).
9. Soulevez l'arrière de la machine, retirez les chandelles
et abaissez la machine.
7
Figure 14
4. Courroie d'entraînement
des pompes
5. Poulie de pompe
hydraulique droite
6. Poulie de pompe
hydraulique gauche
3
4
5
g021895
