Endress+Hauser Proline Promag W 800 Information Technique page 26

26
‣
Mettre le boîtier de raccordement du transmetteur ou du capteur à la terre via la borne de terre
prévue à cet effet.

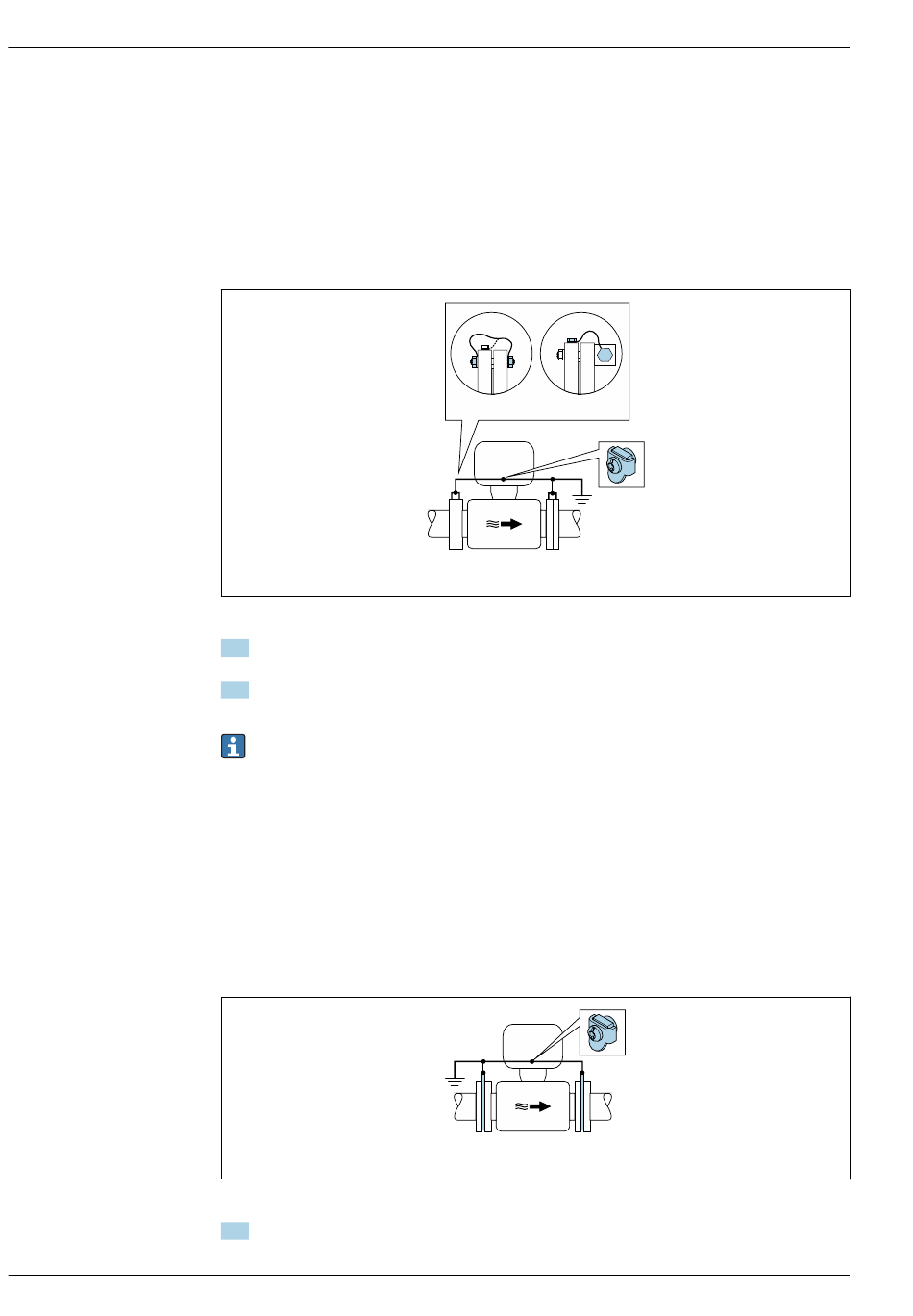

tube métallique sans revêtement
• La compensation de potentiel s' e ffectue via la borne de terre et les brides du tube.
• Le produit est mis au potentiel de terre.
Conditions de départ :
• Les tubes ne sont pas suffisamment mis à la terre.
• Les tubes sont conducteurs et au même potentiel électrique que le produit
1. Raccorder les deux brides de capteur à la bride de tube via un câble de terre, puis les relier à la
terre.
2. Mettre le boîtier de raccordement du transmetteur ou du capteur à la terre via la borne de terre
prévue à cet effet.
• Pour DN ≤ 300 (12") : monter le câble de terre directement sur le revêtement conducteur de
la bride de capteur à l' a ide des vis de la bride.
• Pour DN ≥ 350 (14") : monter le câble de terre directement sur le support de transport
métallique. Respecter les couples de serrage des vis : voir les Instructions condensées relatives
au capteur.
Tube en plastique ou tube muni d' u n revêtement isolant
• la compensation de potentiel s' e ffectue via la borne de terre et les disques de mise à la terre.
• Le produit est mis au potentiel de terre.
Conditions de départ :
• Le tube a un effet isolant.
• Une mise à la terre du produit à faible impédance à proximité du capteur n' e st pas garantie.
• Des courants de compensation à travers le produit ne peuvent être exclus.
1. raccorder les disques de mise à la terre à la borne de terre du boîtier de raccordement du
transmetteur ou du capteur via le câble de terre.
DN 300 DN 350
≥
≤
PE = P = P
P M
PE = P = P
P M
Proline Promag W 800
A0042089
A0044856
