8. Montage (manuel)
SmartHandle SmartIntego (Manuel)
107 / 168

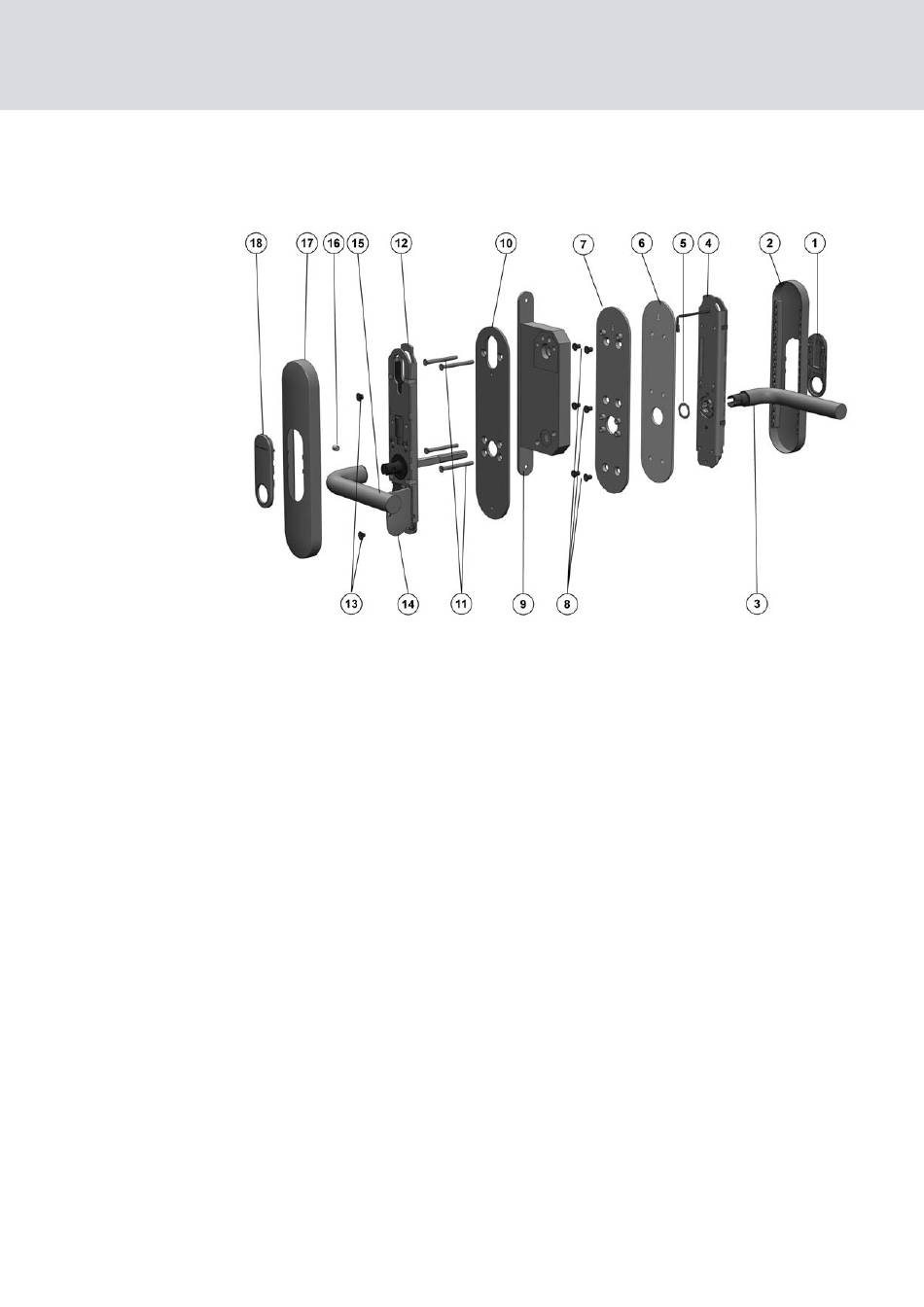

8.9.5 Fixation conventionnelle ovale scandinave DP

Légende :
1. Inlay
2. Couvercle
3. Béquille extérieure
4. Raccord extérieur
5. Serrure à loquet
6. Plaque anti-perçage
7. Plaques de l'adaptateur (extérieur)
8. Vis
9. Serrure de porte (non comprise dans la livraison).
10. Plaques de l'adaptateur (intérieur)
11. Vis
12. Raccord intérieur
13. Vis
14. Pile inférieure
15. Béquille intérieure
16. Vis Allen
17. Couvercle
18. Inlay
