8.5.4.3 Étape 1 : Préparation du montage du raccord extérieur
(Manuel)

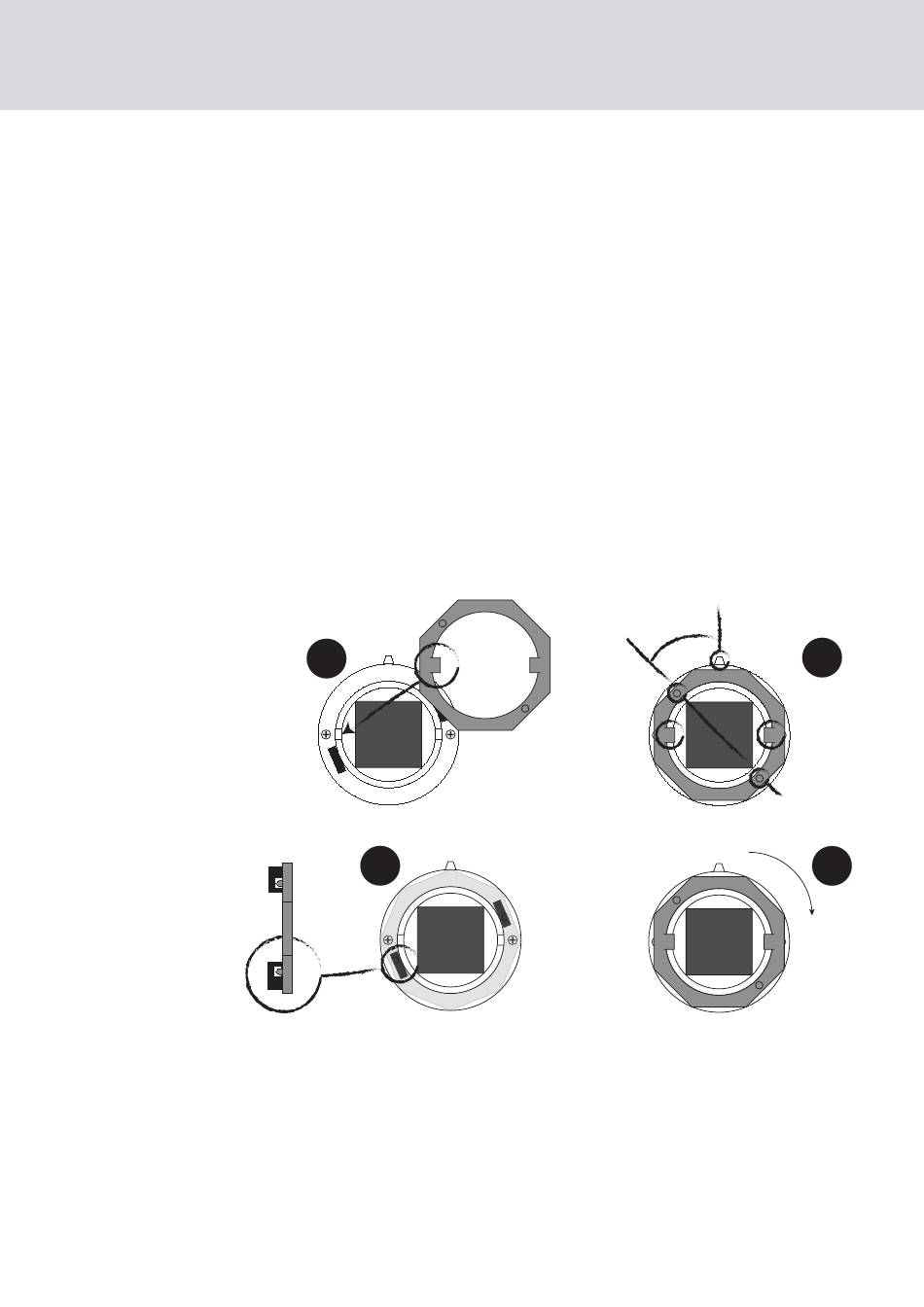

1. Placez sans fixer le couvercle extérieur (2) sur la serrure extérieure (4).
Attention : le couvercle extérieur ne s'adapte sur la serrure que dans un
sens !
Le couvercle extérieur repose en affleurant sur la serrure extérieure.
9
2. Poussez l'incrustation (1) sur la poignée extérieure (3) par le côté court.
Attention : le côté noir de l'incrustation doit être orienté en direction de
la porte !
3. Insérez la poignée extérieure à l'horizontale dans la serrure extérieure
dans la direction souhaitée (DIN gauche ou DIN droite).
La poignée extérieure se trouve dans la serrure extérieure sans y être
9
fixée.
4. Placez la fermeture à poignée (5) conformément à l'illustration sui-
vante sur le côté qui sera orienté en direction de la porte et tournez-la
dans le sens horaire avec une clé plate (à env. 75°, jusqu'à ce qu'une ré-
sistance se fasse sentir).
1
4
La poignée extérieure est à présent raccordée solidement à la
9
serrure extérieure et ne peut pas être retirée depuis l'extérieur en
cours de fonctionnement.
5. Vérifiez que le mécanisme de la poignée fonctionne facilement.
9
La poignée extérieure doit pouvoir retourner sans problème d'elle-
même dans sa position de départ. Si la poignée extérieure se coince,
répétez les instructions de ce chapitre de montage !
8. Montage (manuel)
77 / 168
2
-45°
3
75°
