HADES
Raccordement d'aiguillages avec des lanternes d'aiguillage
Sur certains types d'aiguillages, les lanternes d'aiguillage sont reliées électriquement à la fois
aux rails et aux moteurs d'aiguillage, afin de commuter les lanternes en même temps que les
aiguillages. Si vous souhaitez utiliser de tels aiguillages comme aiguillages d'entrée pour la
gare cachée, vous devez séparer électriquement les lanternes d'aiguillage des moteurs
d'aiguillage.
Attention :
!
Les lanternes d'aiguillage qui sont reliées électriquement aux moteurs d'aiguillage peuvent
provoquer des perturbations électriques et ainsi mettre en danger la sécurité du
fonctionnement de la gare cachée. Ces perturbations électriques peuvent en outre entraîner
des dommages sur les modules qui, dans le pire des cas, sont irréparables.

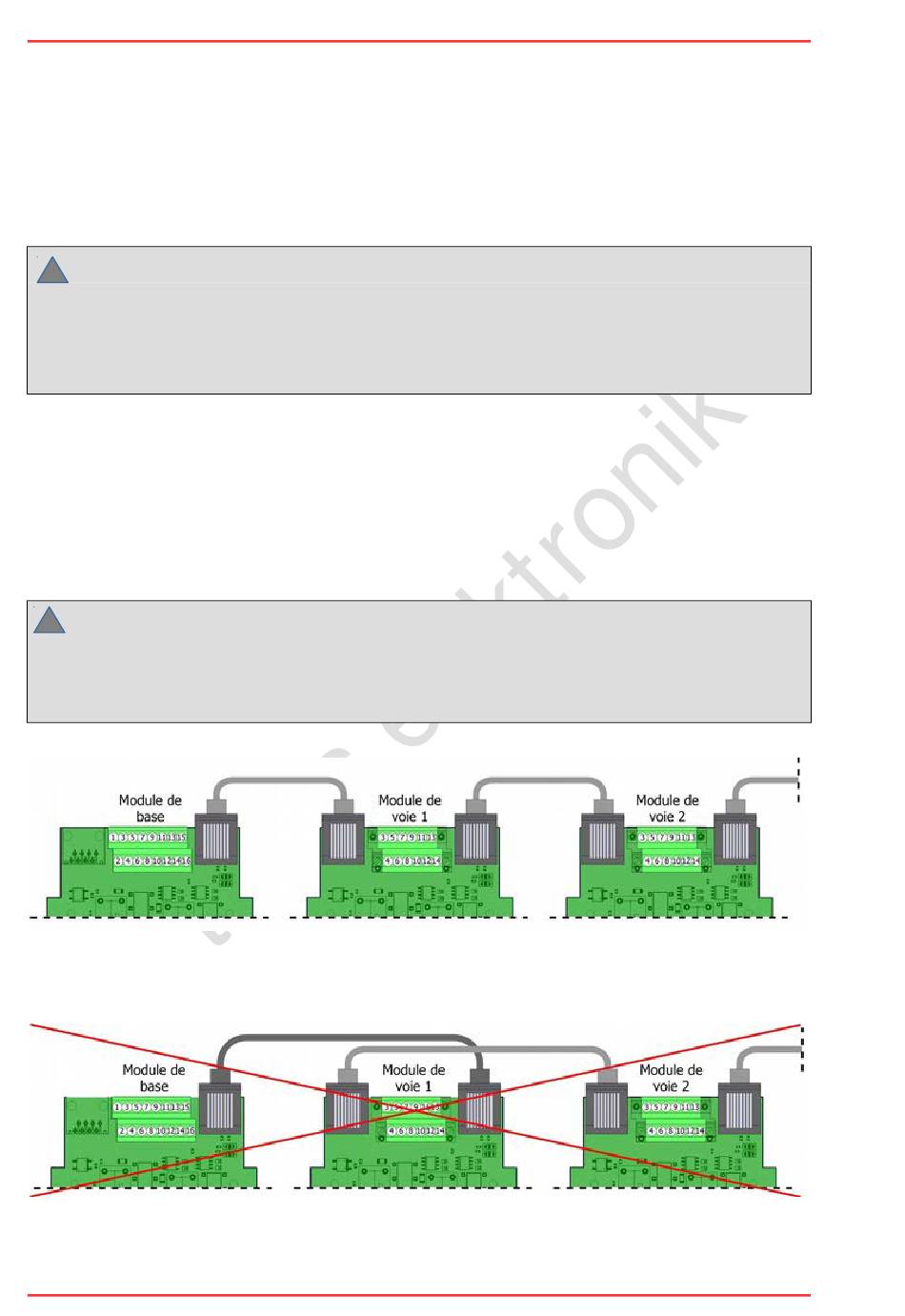

4.4. Relier les modules de base et de voies entre eux

Le module de base et les modules de voies sont reliés entre eux par des câbles RJ 45. Pour
raccorder le premier module de voies au module de base, utilisez la prise RJ 45 sur le module
de voies qui se trouve à côté des bornes de raccordement 3 et 4 (pas la prise à côté des
bornes 13 et 14). Les autres modules de voies doivent être raccordés au module de voies
précédent.
!
Attention :
Coupez toujours l'alimentation électrique du module de base avant de connecter ou de
déconnecter un câble RJ 45. Dans le cas contraire, les composants des modules peuvent
être endommagés !
Veillez à ne pas croiser les connexions, surtout si vous ne disposez pas les modules de voies les
uns à côté des autres.
