NOMENCLATURE DES CODES DE PROGRAMME VAPOR-LOGIC
Toutes les combinaisons indiquées sont faisables grâce au logiciel approprié. Il se peut que votre système ne soit pas doté
de toutes les fonctions indiquées dans cette nomenclature. Reportez-vous toujours au schéma de câblage à l'intérieur de la
porte de l'armoire de commande pour identifier le numéro de code de programme qui s'applique à vous. Utilisez-le ensuite
pour trouver ci-dessous les fonctions qui s'appliquent à votre système.
A.
Classification de la carte VAPOR-LOGIC :
Système à réservoir unique = 1
Système à réservoir double = 2
Système à réservoir triple = 3
Système à réservoir quadruple = 4
B. Caractéristiques du clavier/affichage numérique
N = Aucun
L = Local
B = Local & à distance
C. Type de sorties (0-4)
0 = Vanne de vapeur
1 = Un thermoplongeur
2 = Deux thermoplongeurs
D. Dimensions de sortie __________________
Vanne de vapeur = 00
Thermoplongeur
de 2 KW = 02
Thermoplongeur
de 3 KW = 03
Thermoplongeur
de 4 KW = 04
Thermoplongeur
de 5 KW = 05
Thermoplongeur
de 6 KW = 06
Thermoplongeur
de 7 KW = 07
Thermoplongeur
de 8 KW = 08

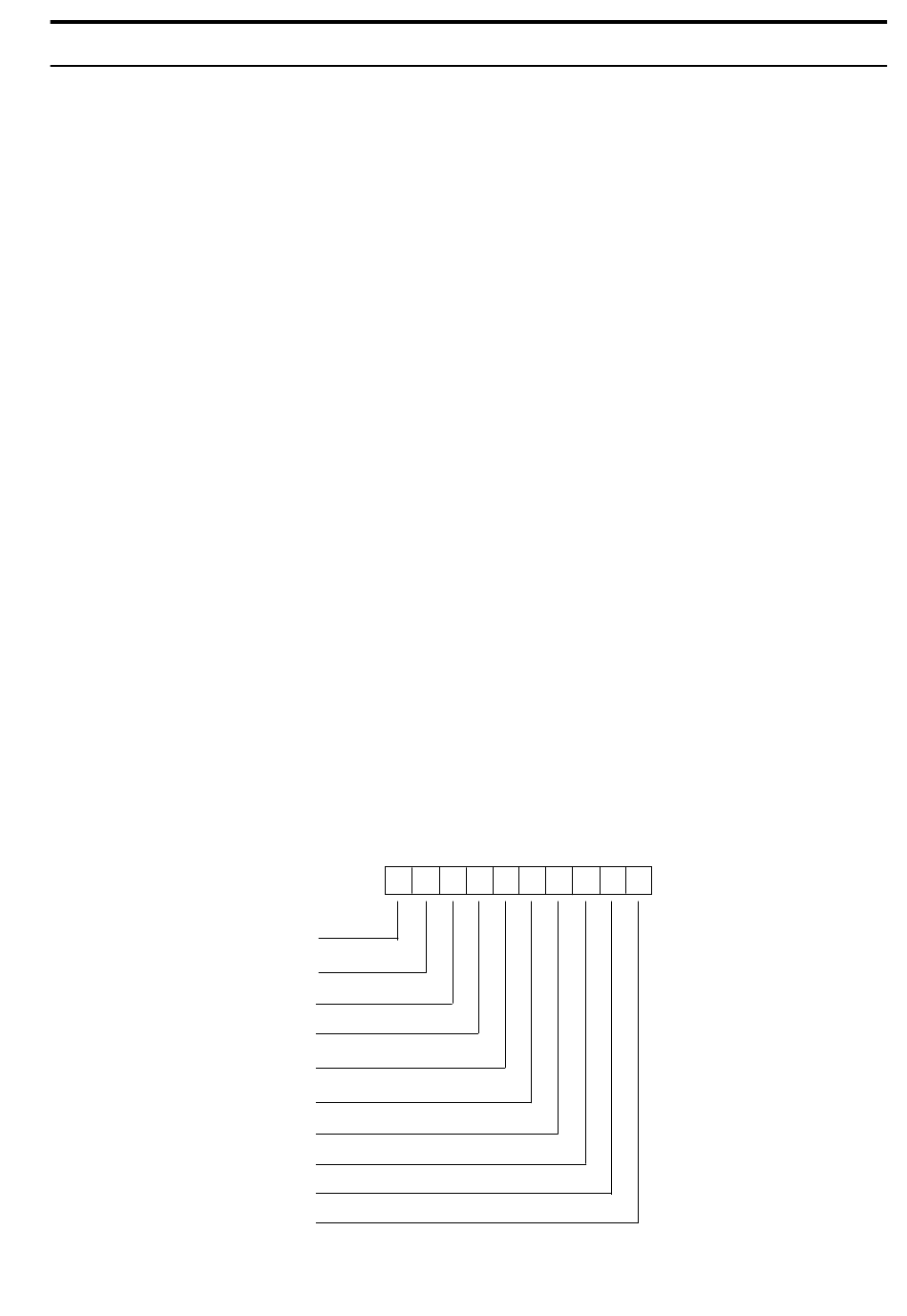

Exemple : Numéro de code :
1L-110-A7-000-X
A. Système à réservoir unique
B. Local
C. Un thermoplongeur
D. Thermoplongeur de 1O KW
E. Sonde avec vidange automatique
F. TP/PID
G. Autre
H. Autre
I. Autre
J. Transmetteur 4-20 mA
Numéro de code pour carte de commande esclave VAPOR-LOGIC 1N-110-A7-000-N
Révisé le 18-2-94
CODE DE PROGRAMME VAPOR-LOGIC
3 = Trois
thermoplongeurs
4 = Quatre
thermoplongeurs
Thermoplongeur
de 9 KW = 09
Thermoplongeur
de 10 KW = 10
Thermoplongeur
de 12 KW = 12
Thermoplongeur
de 14 KW = 14
Thermoplongeur
de 16 KW = 16
Thermoplongeur
de 18 KW = 18
Thermoplongeur
de 2O KW = 20
Thermoplongeur
de 25 KW = 25
1 L 1 10 A 7 0 0 0 X
E.
Type de commande du niveau de l'eau :
VSDI avec vidange manuelle = D
Sonde avec vidange manuelle = M
Sonde avec vidange automatique = A
F.
Mode de fonctionnement :
Etage unique =
Etagement extérieur =
Vanne de zone =
TP =
Thyristor (NUMERIQUE) = 5
G. Options VAV :
V = Option
0 = Autre
H. Options de comp. de temp. :
T = Option
0 = Autre
I.
Options aquastat :
A = Option
B = Autre
J.
Type de détecteur d'humidité :
N = Aucun, pour marche-arrêt
C = Hygrostat 0-135 ohms
D = Hygrostat 6-9 V C.C.
E = Hygrostat 4-20 mA
X = Transmetteur 4-20 mA
S = Spécial
®
1
Vanne de vapeur
2
(ANALOGIQUE) = 6
3
TP/PID = 7
4
SCR/PID = 8
SV/PID = 9
OM-361
19
