CIRCUIT REGULATEUR P.I.D. VAPOR-LOGIC
Cette section nous permettra de mettre l'accent sur le rôle
déterminant du contrôleur P.I.D. VAPOR-LOGIC dans un
système à circuit fermé ayant besoin d'être réglé pour
produire des performances optimales. Ces réglages
permettent d'accommoder diverses applications en terme
d'humidification.
Les étapes suivantes sont d'ordre général et s'appliquent à
la plupart des situations. Chaque réglage se fait par étape :
bande proportionnelle, intégrale, dérivée, taux d'intervalle
d'échantillon.
Précautions à prendre :
• Prenez votre temps lorsque vous procédez au
réglage du système VAPOR-LOGIC.
• Evaluez la dynamique du système : variations
lentes dans de grandes zones d'humidification ou
pour produire une humidification confortable,
variations moyennes pour la plupart des applica-
tions, variations rapides de l'H.R. du système
pouvant se produire en quelques secondes, dans
le réglage à l'intérieur d'une gaine ou en aval d'un
humidificateur.
• Ne faites pas plus d'un réglage de commande à la
fois, ce qui permet au système de s'y adapter et
de trouver son équilibre avant le changement
suivant.
• Sachez que le temps passé à régler le système
VAPOR-LOGIC est directement proportionnel au
degré de précision de commande requis.
Niveaux de précision possibles :
• Modulation TP (contacteur) : ± 2-5% H.R.
• Modulation TP (thyristor) : ± 2-4% H.R.
• Modulation thyristor de 100% : ± 1-3% H.R.
• Modulation thyristor de 100% (systèmes d'eau
désionisée/à osmose inverse) : ± 1-2% H.R.
• Vannes de vapeur et d'eau chaude modulées :
± 1-4% H.R.
Les réglages P.I.D. sont indiqués dans l'ordre dans
lequel ils doivent être faits.
Réglage de la bande proportionnelle
Le réglage de la bande proportionnelle sert à choisir la
vitesse de réponse (gain) ou la sensibilité du contrôleur
VAPOR-LOGIC permettant au système de devenir stable. La
bande proportionnelle se mesure en étendue du
pourcentage de H.R., laquelle doit être plus large que la
dynamique naturelle du système mais pas trop large pour ne
pas amortir la réponse du système. (Production
proportionnée selon la durée.)
La durée du cycle interne est préréglée afin de pouvoir
changer plus vite que la dynamique naturelle du système.
La procédure de réglage est de beaucoup simplifiée si vous
disposez d'un enregistreur d'humidité vous permettant de
mesurer le % HR réel. Si vous n'en avez pas, observez la
réponse du système aux réglages et enregistrez les relevés
sur une période donnée à l'aide d'un psychromètre.
®
: REGLAGE
Si aucune oscillation de la bande proportionnelle ne se
produit à son point de réglage le plus bas (différent de
zéro), il vous faut procéder à un réglage graduel jusqu'à
ce que le décalage (écart permanent) commence à
augmenter. Une fois la bande proportionnelle bien réglée,
le système retrouve sa stabilité. Souvent, un décalage
(écart permanent) par rapport au point de réglage se
produit alors. A cette étape du réglage du système, la
variable de % HR devrait avoir atteint son point d'équilibre
mais pas exactement au point de réglage désiré.
(Reportez-vous aux Figures 17-1, 17-2, et 17-3.)

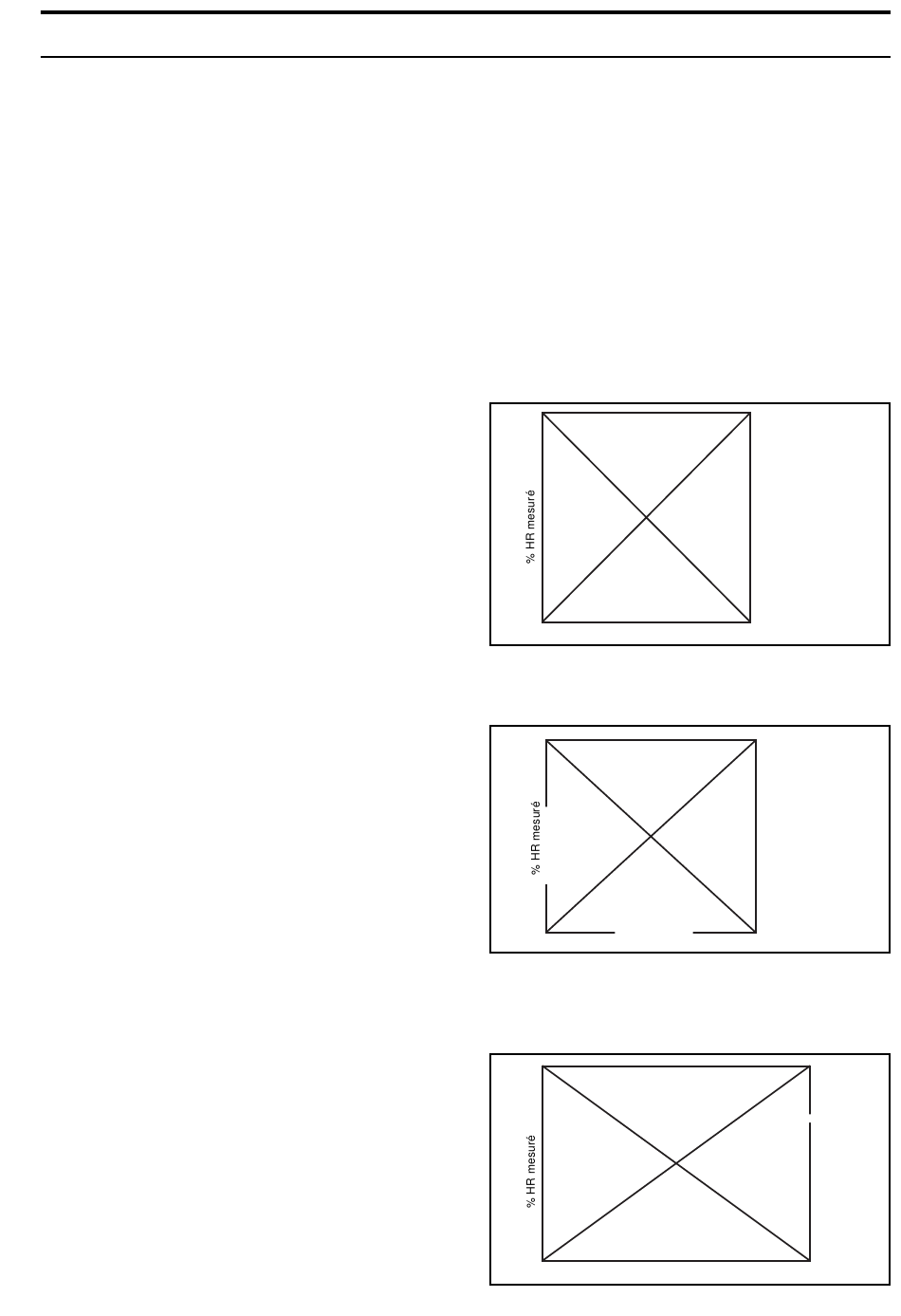

Figure 17-1 :
Si la réponse du système ressemble à ceci, divisez la bande
proportionnelle par deux.
Point de réglage désiré
Variable % HR réel
Durée
Figure 17-2 :
Si la réponse du système ressemble à ceci, multipliez la bande
proportionnelle par deux.
Point de réglage désiré
Variable % HR réel
Durée
Figure 17-3 :
Si la réponse du système ressemble à ceci, la bande
proportionnelle se trouve alors très près du réglage correct.
Augmentez la bande proportionnelle à petits coups jusqu'à ce que
le % HR se stabilise.
Point de réglage désiré
Variable % HR réel
Durée
OM-595
OM-596
Ecart
permanent
OM-597
17
