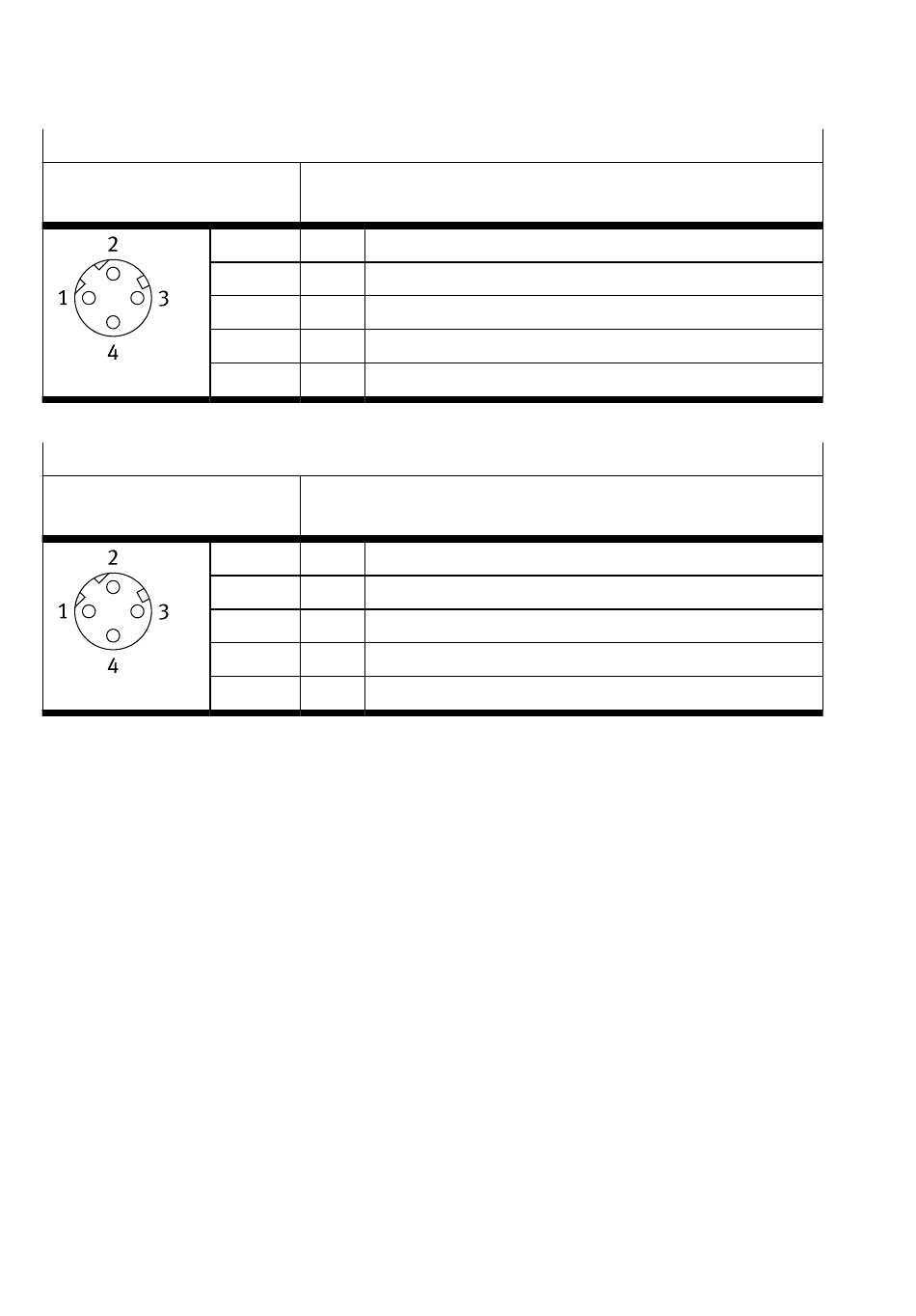

Raccord réseau EtherCAT [IN X1]
Connecteur femelle M12, à 4
pôles, codage D
Tab. 8 Raccord réseau EtherCAT [IN X1]
Raccord réseau EtherCAT [OUT X2]
Connecteur femelle M12, à 4
pôles, codage D
Tab. 9 Raccord réseau EtherCAT [OUT X2]
6
Montage
•
Procéder au montage conformément aux "Instructions du système d'automatisation CPX-AP"
è 1.1 Documents applicables.
7
Installation
•
Procéder à l'installation conformément aux "Instructions du système d'automatisation CPX-AP"
è 1.1 Documents applicables.
•
Utiliser des câbles réseau EtherCAT conformément à la spécification des câbles
è 12 Caractéristiques techniques.
10
Signal
1
TD+
Données d'émission +
2
RD+
Données de réception +
3
TD
Données d'émission
–
4
RD
Données de réception
–
Filetage
Shield Terre fonctionnelle
Signal
1
RD+
Données de réception +
2
TD+
Données d'émission +
3
RD
Données de réception
–
4
TD
Données d'émission
–
Filetage
Shield Terre fonctionnelle
–
–
–
–
