Montage

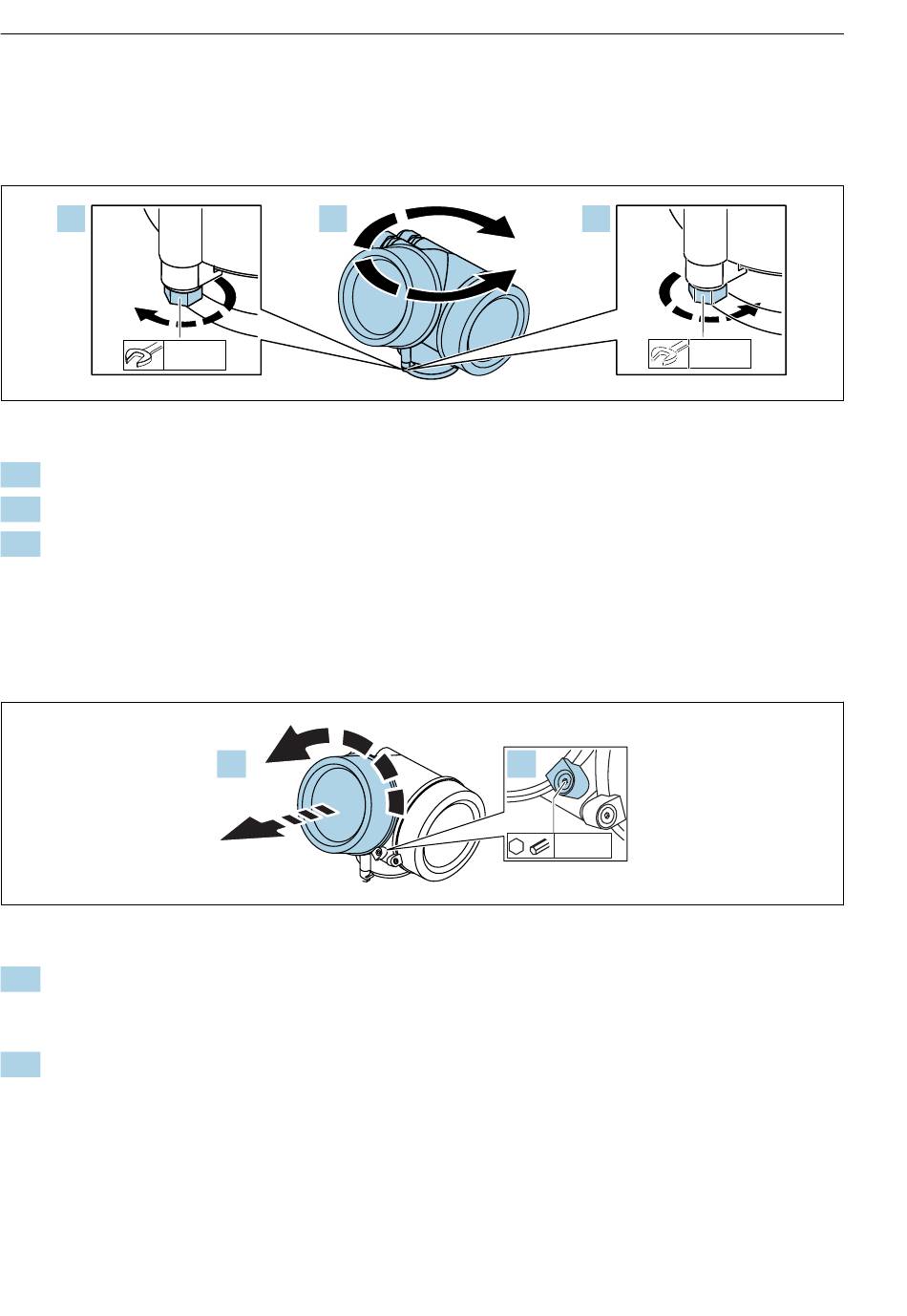

5.2.3 Rotation du boîtier de transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné :
1.
8 mm
1. Desserrer la vis de fixation avec la clé à molette.
2. Tourner le boîtier dans la direction souhaitée.
3. Serrer la vis de fixation (1,5 Nm pour un boîtier en plastique ; 2,5 Nm pour un boîtier en
aluminium ou en inox).
5.2.4

Rotation de l'afficheur

Ouverture du couvercle
1. Desserrer la vis du crampon de sécurité du couvercle du compartiment de l' é lectronique à
l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le sens inverse des
aiguilles d' u ne montre.
2. Dévisser le couvercle du compartiment de l' é lectronique et contrôler le joint de
couvercle ; le remplacer si nécessaire.
14
2.
2.
Levelflex FMP50 FOUNDATION Fieldbus
3.
max. 350°
1.
3 mm
8 mm
A0032242
A0021430
