Proservo NMS80

Tension d'alimentation

85 ... 264 V , 50/60 Hz, 28,8 VA
AC
La tension d' a limentation est également indiquée sur la plaque signalétique.
6.1.2 Module d'affichage et de configuration séparé DKX001
1
2
3

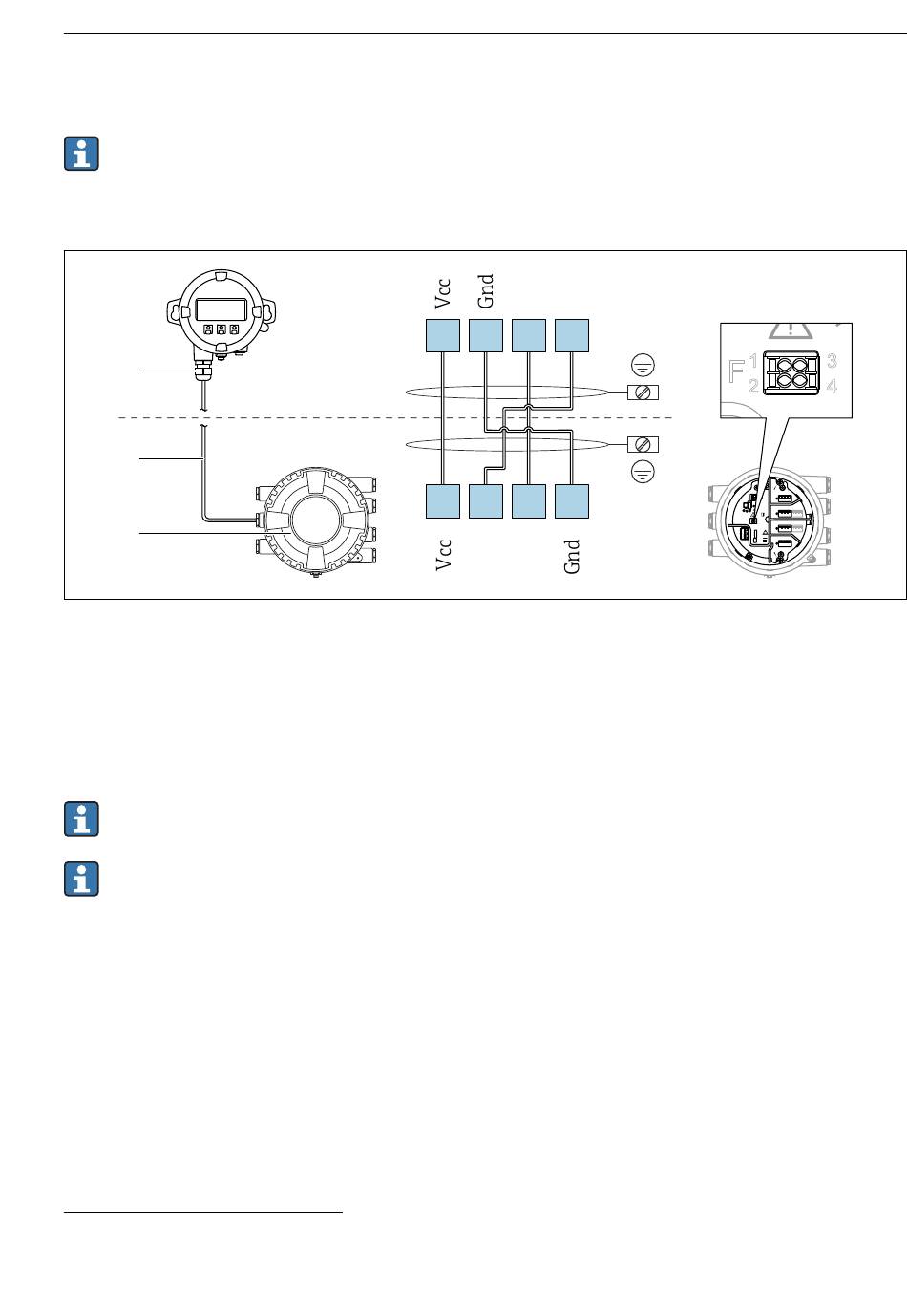

 11 Raccordement du module d' a ffichage et de configuration séparé DKX001 à l' a ppareil de jaugeage
de cuves (NMR8x, NMS8x ou NRF8x)
1 Module d' a ffichage et de configuration séparé
2 Câble de raccordement
3 Appareil de jaugeage de cuves (NMR8x, NMS8x ou NRF8x)
Le module d' a ffichage et de configuration séparé DKX001 est disponible en tant
qu' a ccessoire. Pour plus de détails, voir SD01763D.
• La valeur mesurée est affichée simultanément sur le DKX001 et sur le module
d' a ffichage et de configuration local.
• Il n' e st pas possible d' a ccéder au menu de configuration des deux modules en même
temps. Si l' o n accède au menu de configuration dans l' u n de ces modules, l' a utre module
est automatiquement verrouillé. Ce verrouillage reste actif jusqu' à la fermeture du
menu dans le premier module (retour à l' a ffichage des valeurs de mesure).
1) valeur maximale ; la valeur réelle dépend des modules installés. 28,8 VA est la puissance nominale ; par
conséquent, les caractéristiques des câbles doivent satisfaire à cette valeur. D' a utre part, la consommation de
puissance effective est de 12 W.
Endress+Hauser
1)
A
81 82 83 84
F1 F2 F3 F4
B A
Raccordement électrique
B
F
G
1 3
2 4
HR
D 1 2 3 4
1
E
2
1
CDI
WP
C 1 2 3 4 5 6 7 8
i
F 1 3
2 4
B 1 2 3 4 5 6 7 8
1
2 HR
3 on
WP A
1 2 3 4
SIM
POWER
A0037025
33
