Cheminée de maçonnerie
Cet appareil de chauffage central peut être évacué dans une
cheminée de maçonnerie existante. Toutefois, l'appareil de
chauffage central ne doit pas être évacué dans une cheminée
évacuant déjà un appareil de chauffage à combustible solide. Avant
d'évacuer l'appareil dans une cheminée, vérifier l'état de la
cheminée et effectuer les réparations nécessaires. Le recouvrement
et les dimensions de la cheminée doivent respecter les normes des
codes locaux ou nationaux.
Si l'appareil de chauffage central est évacué dans une cheminée
conventionnelle, la superficie sans obstruction de la cheminée doit
être suffisamment grande pour contenir les produits de combustion
de tous les appareils évacués dans cette cheminée.
Les exigences suivantes sont fournies pour assurer un système
d'évacuation sécuritaire :
a. S'assurer que la cheminée est exempte de saletés ou débris ;
b. S'assurer que la cheminée ne dessert pas de foyers ;
c. Les tuyaux ne doivent jamais être plus petits que le diamètre
de sortie de l'appareil de chauffage central ;
d. Tous les tuyaux doivent être soutenus par des brides de
serrage et/ou des courroies. Compter au moins un support par
1.2 m (4') ;
e. Les tuyaux horizontaux doivent être installés avec une pente
ascendante d'au moins 6.4 mm par 0.3 m (1/4" par pied);
f. La distance parcourue par les tuyaux devrait être la plus courte
et la plus droite possible ;
g. Les soudures doivent être hermétiques et vérifiées pour éviter
les fuites ;
h. Le tuyau de raccordement doit arriver vis-à-vis le mur interne
de la cheminée : il ne doit pas continuer dans la cheminée ;
i. La cheminée doit dépasser de 0.9 m (3') à sa sortie du toit du
bâtiment. Elle doit dépasser d'au moins 0.6 m (2') toute partie
d'édifice se situant dans un rayon horizontal de 3.0 m (10') de
la cheminée. Elle doit se prolonger d'au moins 1.5 m (5') au-
dessus de la dernière bride à fumée connectée ;
j. Vérifiez les codes locaux pour toutes divergences.
Cheminées fabriquées en usine
Il est possible d'utiliser les cheminées fabriquées en usine qui sont
listées. Se référer aux instructions du manufacturier de cheminées
pour une installation adéquate.

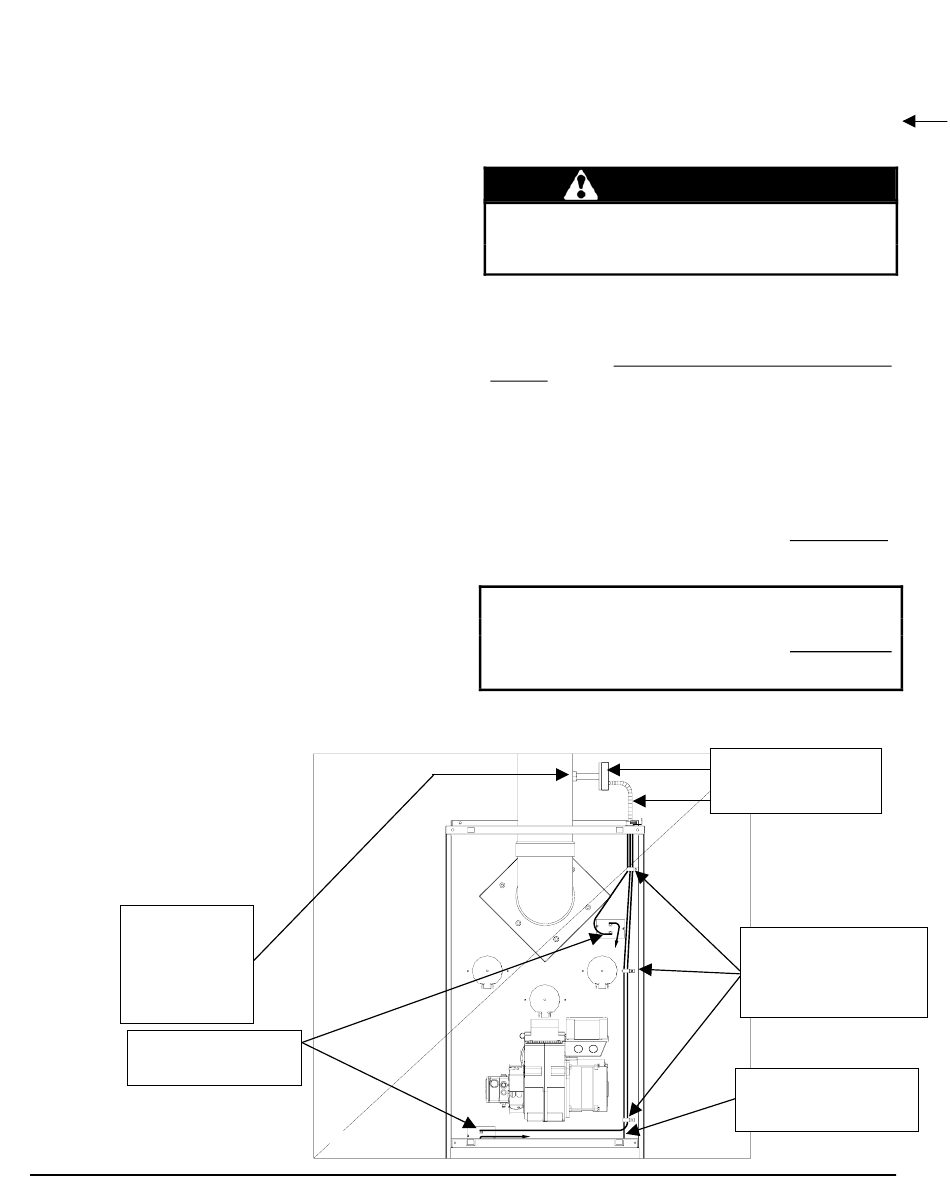

FIGURE 1
Branchement des fils du système
anti-refoulement.
Installation en débit d'air
ascendant et évacuation verticale
La position du
trou dans le tuyau
d'évacuation est
déterminée en
fonction de la
longueur du kit
électrique.
Brancher les fils sur les
bornes libres des hautes
limites.
6
1.4.1) Régulateur de tirage
Le régulateur de tirage livré avec la fournaise, DOIT être utilisé pour
assurer un fonctionnement adéquat. Les instruction d'installation
sont incluses avec le régulateur.
1.4.2) Dispositif d'arrêt anti-refoulement (BVSO)
Le dispositif doit obligatoirement être installé par
une agence qualifiée.
Le dispositif est conçu pour détecter une mauvaise évacuation des
gaz de combustion lorsque le tuyau d'évacuation est bouché. Lors
d'une anomalie au niveau de l'évacuation, le refoulement des
produits de combustion à l'interrupteur thermique permet l'arrêt du
brûleur au mazout. Le dispositif requière une remise en fonction
manuelle.
Pour l'installation et le câblage électrique veuillez-vous référer aux
figures 1 à 6, aux diagrammes électriques de l'unité et aux
instructions détaillées fourni avec le dispositif d'arrêt anti-
refoulement. Pour que le câblage électrique fourni avec l'unité soit
suffisamment long, il est important que le dispositif d'arrêt soit
installé entre la sortie d'évacuation de l'unité et le régulateur de
tirage tel qu'indiqué sur les instructions fournies avec le dispositif
d'arrêt anti-refoulement.
Le dispositif d'arrêt doit aussi faire l'objet d'un entretien annuel.
Référer aux instructions fournies avec le dispositif ainsi que la
section 3. de ce manuel pour plus de détails.
Un système d'évacuation fonctionnant en pression positive
(combustion scellée ou évacuation directe) NE DOIT PAS
utiliser le BVSO. Suivre les instructions fournies avec le
système d'évacuation.
DNS-1043 Rev. A1
Pour évacuation par cheminée
MISE EN GARDE
AVERTISSEMENT
Dispositif d'arrêt
anti-refoulement BVSO
Kit électrique fourni
Utiliser les 3 attaches
fournies. Les fils ne doivent
pas entrer en contact avec
les tuyaux d'évacuation ou
de nettoyage.
Brancher le fil de mise à
terre sur une vis de la
cabineterie.
