CARTE DE COMMANDE CHAUDIERE
Cette carte (voir fig. 21) contrôle l'activation de la résis-
tance de la chaudière.
PLATINE C.P.U.
La platine C.P.U. (Central Processing Unit) gère tous les
utilisateurs prévus par la configuration maximum, les
signaux en entrée depuis le pavé des touches et le
système de paiement ainsi que la carte exécutions.
Les LEDs, pendant le fonctionnement, fournissent les
indications suivantes :
- LED vert (3) : clignote pendant le fonctionnement normal
de la platine de C.P.U. ;
- LED jaune (4) : s'allume en présence de 5 Vdc ;
- LED rouge (7) : il s'allume en cas de reset du logiciel.
© by NECTA VENDING SOLUTIONS SpA

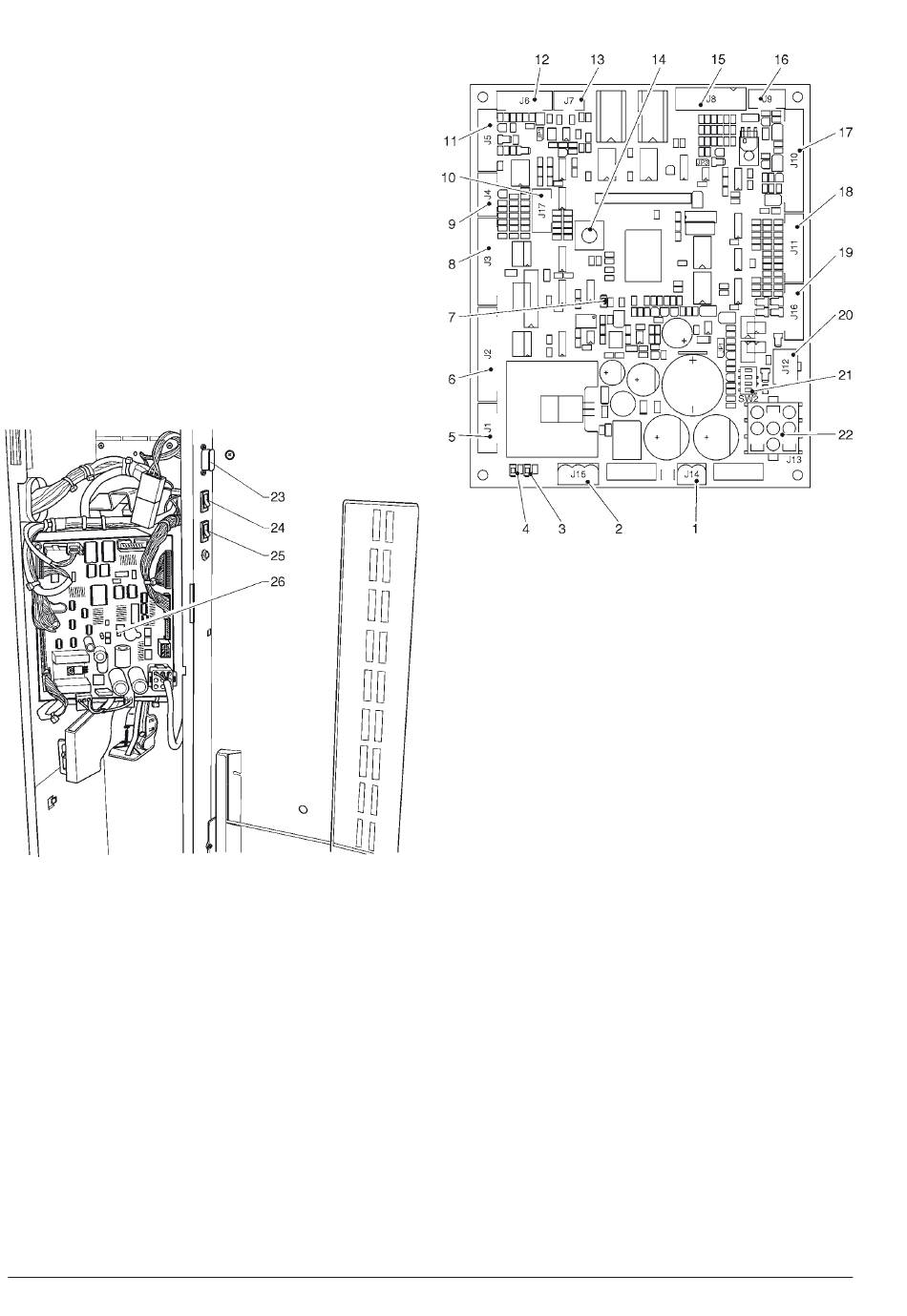

Fig. 22
1
- J14 alimentation monnayeurs
2
- J15 alimentation carte
3
- LED vert run (DL2)
4
- LED jaune 5 Vdc (DL1)
5
- Raccordement LED pavé des touches; Electro - aimant portillon
6
- Non utilisé
7
- LED rouge reset CPU (DL3)
8
- J3 Input/output
9
- J4 non utilisé
10
- J17 connecteur Up Key
11
- J5 câblage RS232
12
- J6 non utilisé
13
- J7 Can bus
14
- Poussoir non utilisé
15
- J8 validateurs
16
- J9 non utilisé
17
- J10 afficheur à cristaux liquides LCD
18
- J11 tastiera
19
- J16 non utilisé
20
- J12 Monnayeur MDB
21
- Minidip de programmation monnayeurs (SW2)
22
- J13 Expansion BDV/EXE
23
- Prise série RS232
24
- Bouton de rinçage
25
- Bouton de programmation
26
- Platine C.P.U
30
02-2004 184 02
