2. Montage du bras flexible
Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.
1. Suivez les instructions relatives au démontage du support du moniteur.

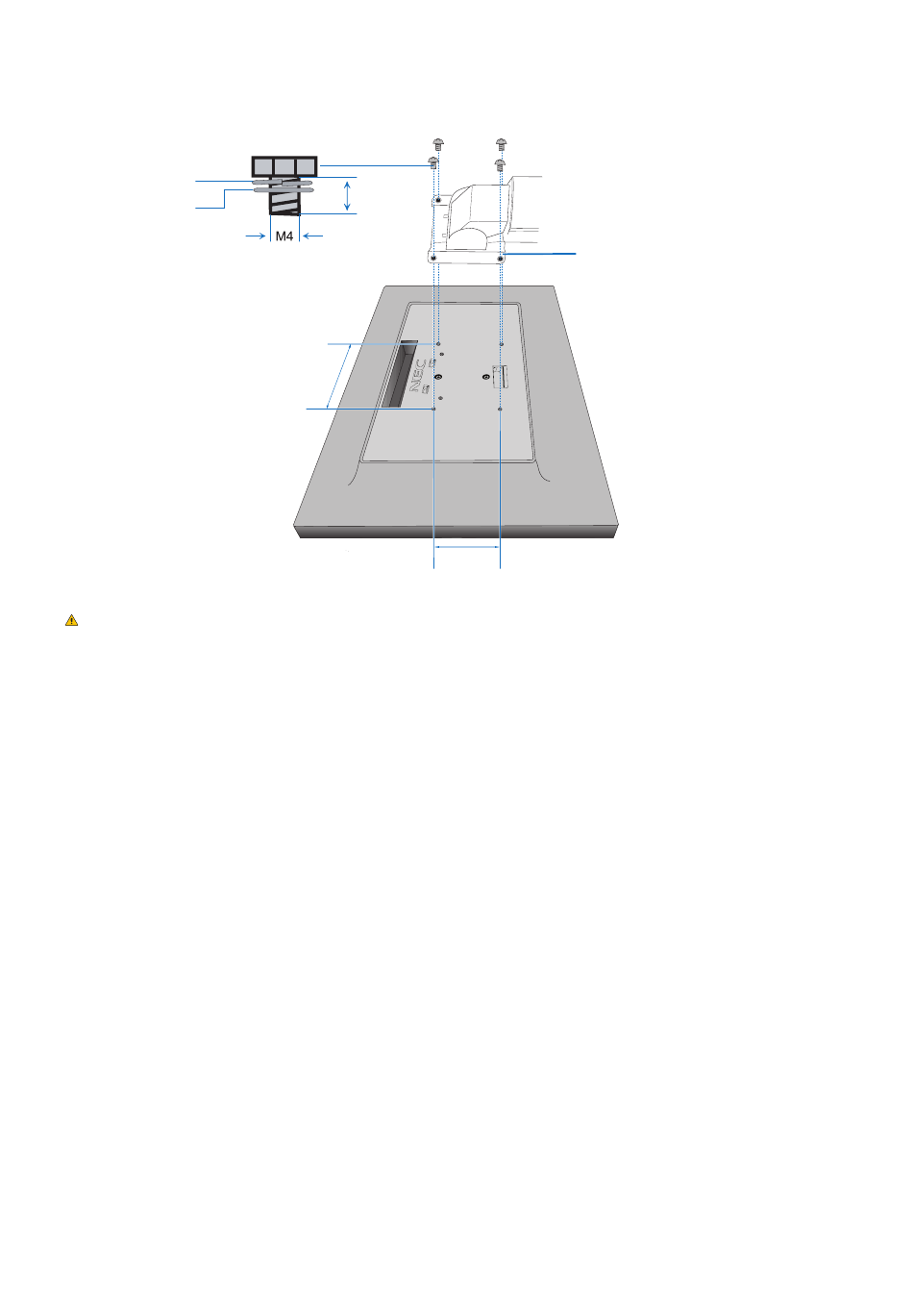

2. À l'aide de 4 vis conformes aux spécifications ci-dessous, fixez le bras au moniteur (Figure F.1).
Rondelle de blocage
Rondelle plate
ATTENTION : • Utilisez uniquement les 4 vis M4 lors du montage, afin de ne pas endommager le moniteur et le support.
• Conformément aux exigences en matière de sécurité, le moniteur doit être monté sur un bras
garantissant sa stabilité en fonction de son poids. Le moniteur LCD doit uniquement être utilisé avec
un bras homologué (par exemple, comportant la mention TUEV GS).
• Serrez toutes les vis (force recommandée : 98 - 137N•cm).
Une vis non serrée peut entraîner la chute du moniteur.
12 mm
100 mm
100 mm
Figure F.1
Français-10
Épaisseur de la fixation (bras)
2~3,2 mm
10
