GÉNÉRALITÉS
1.5

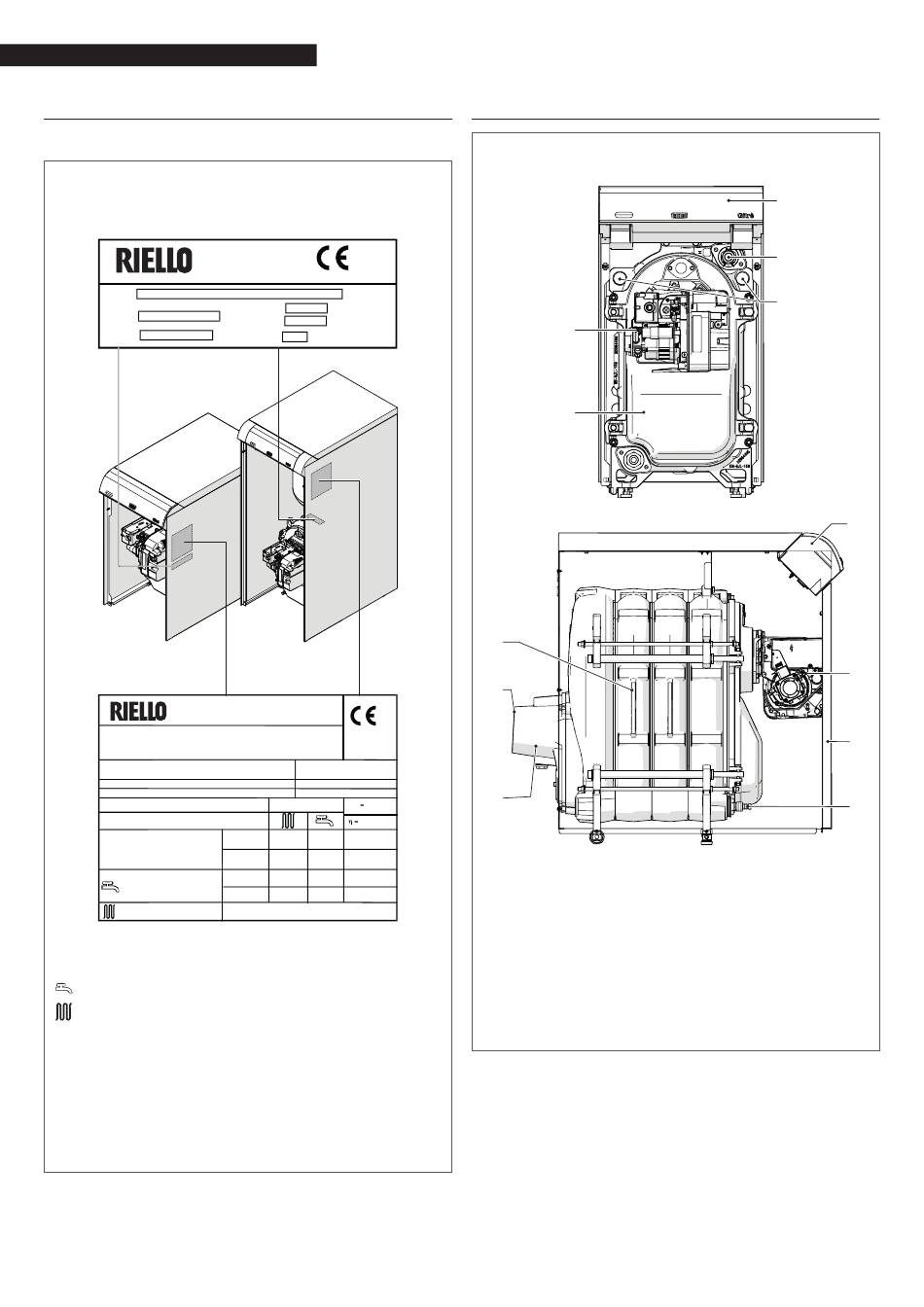

Identification
L'appareil peut être identifié par :
Plaque du n° de fabrication
Appliquée sur le corps de la chaudière, elle indique le numé-
ro de fabrication, le modèle et les principales caractéristiques
techniques.
Mod.
Cod.
N°
RIELLO S.p.A.
Via Ing.Pilade Riello 7
37045 Legnago (VR) - ITALY
Mod.
Cod.
N°
PAESE DI DESTINAZIONE/PAYS DE DESTINATION/BESTIMMUNGSLAND/LAND VON BESTEMMING
COUNTRY OF DESTINATION/PAÍS DE DESTINO/PAÍS DE DESTINO:
COMBUSTIBILE/COMBUSTIBLE/BRENNSTOFF/BRANDSTOF/FUEL/COMBUSTIBLE/COMBUSTÍVEL:
TIPO/TYP/TYP/ TYPE/TIPO/TIPO :
IP
V~Hz
Pmw=
bar T =
°C
Pms=
bar T =
°C
Plaquette technique
Indique les caractéristiques techniques et les performances
de l'appareil.
Service sanitaire
Service chauffage
Qn
Débit thermique nominal
Pn
Puissance utile nominale
IP
Degré de protection électrique
Pmw Pression maxi sanitaire
Pms
Pression maxi chauffage
T
Température
η
Rendement
D
Débit spécifique
NOx
Classe NOx
9
La modification, l'enlèvement ou l'absence des plaques
d'identification ainsi que tout ce qui ne permettrait pas
l'identification sûre du produit rendent difficiles les opéra-
tions d'installation et d'entretien.
T067793GE
RIELLO S.p.A.
Via Ing.Pilade Riello 7
37045 Legnago (VR) - ITALY
kW
Qn(max)
kW
Pn(max)
Pms
bar
T067793GE
mg/kWh
NO
X
%
W
S
kW
kW
Qn(min)=
Pn(min)=
kW
kW
Qn(max)=
kW
kW
D=
l/min
Pn(max)=
kW
kW
1.6
Structure
GITRÈ LN
1
2
2
9
6
1
Brûleur
2
Corps de chauffe
3
Tableau de commande
4
Doigt de gant pour sondes
5
Fentes pour le levage
6
Raccord du conduit d'évacuation des fumées
7
Carrosserie
8
Robinet de vidange
9
Diaphragme fumées (uniquement pour GITRÈ 5
LN)
6
3
4
5
3
1
7
8
