SYSTÈMES À DÉBIT VARIABLE SUR LE PRIMAIRE AVEC KITS HYDRAULIQUES W1-W2-W3-W4
Les configurations W1-W2-W3-W4 sont conçues pour les systèmes à anneau simple à débit
variable.
AVANTAGES
Ce type de système conduira à:
— simplification du circuit hydraulique
— réduction des consommations électriques de pompage
ÉQUIPEMENT
Ces options prévoient de série (voir figure: 5.1 Circuit hydraulique configuration W3 p. 16)
— Groupes de pompage à hauteur d'élévation élevée ou faible avec pompes actionnées
par inverter
— Transducteur de pression différentielle et transducteurs de pression absolue: capteurs
de pression pour une modulation de débit en fonction d'une différence de pression lue
entre deux points précis indiqués sur le schéma hydraulique
— Tronçon de by-pass avec vanne motorisée pour assurer la valeur minimale de débit re-
quise par l'échangeur dans toutes les conditions de service

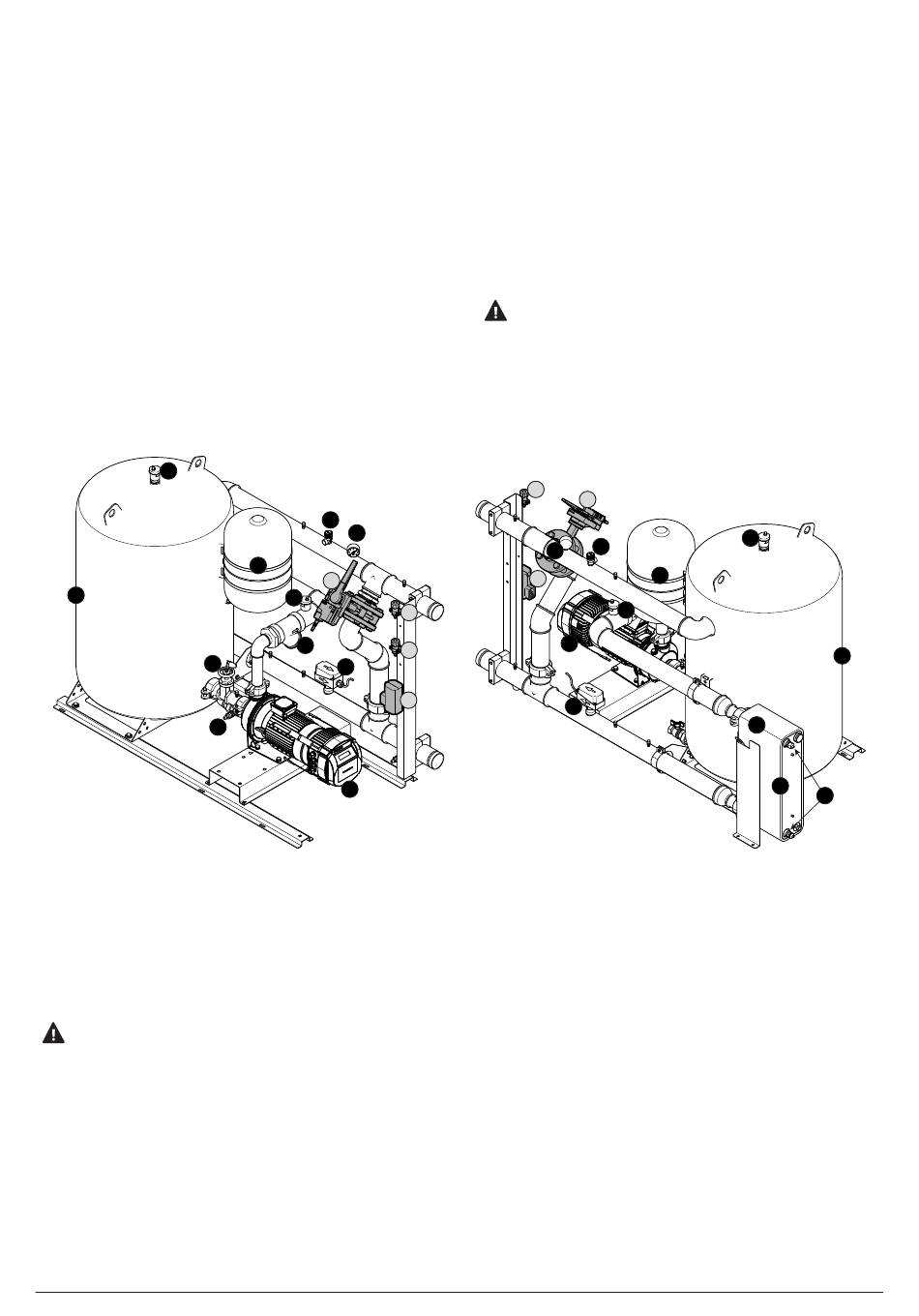

Circuit hydraulique configuration W3
5
10
9
1
Échangeurs à plaques
2
Sonde de température de l'eau
3
Résistance électrique antigel (de série dans l'échangeur et dans le ballon tampon)
4
Transducteur de pression différentiel
5
Vanne de purge
6
Filtre à eau
7
Pompe
8
Robinet d'évacuation
Le transducteur de pression différentielle est placé sur la partie supérieure
de l'unité, proche des deux transducteurs de pression absolue, pour garantir
l'accessibilité durant l'entretien. Depuis le transducteur de pression différen-
tielle partent les capillaires qui se raccordent ensuite à l'entrée et à la sortie
de l'évaporateur, comme indiqué sur les schémas hydrauliques de principe
dans les pages suivantes.
16
12
13
11
15
5
6
14
8
7
FONCTIONNEMENT
Le système sur lequel est appliqué cette solution doit prévoir un certain nombre de termi-
naux avec des vannes à deux voies (On-Off ou modulantes), qui comportent la variation de
débit durant le fonctionnement régulé.
Il est recommandé de prévoir durant la conception du système un nombre de terminaux
appropriés avec vanne à trois voies non sujets à la variation de débit sur l'alimentation, afin
d'assurer un débit minimum sur le circuit compatible avec les limites de la machine.
Le système module automatiquement le nombre de tours de la pompe, et donc le débit
de l'eau, en fonction de la différence de pression détectée sur l'unité, en conséquence de
l'ouverture ou de la fermeture des vannes à deux voies.
Il est absolument recommandé de prévoir des systèmes de régulation des terminaux qui
prévoient, durant la modulation, une variation totale du débit inférieure de 10 % par minute
du débit courant (voir figure: 5.2 Exemple de débit variable p. 17).
La valeur de différence de pression souhaitée sur l'installation peut être ré-
glée dans les paramètres de configuration des pompes inverter (paramètre
P02, MENU 825). La valeur par défaut configurée en usine est de 1 bar.
Il est toutefois recommandé de respecter la contenance en eau minimale (consulter le cha-
pitre "Contenance en eau du système")
16
13
4
16
7
16
4
14
9
Robinets d'arrêt
10
Ballon tampon
11
Vase d'expansion
12
Soupape de sûreté
13
Manomètre
14
Fluxostat
15
Vanne avec by-pass motorisée
16
Transducteur de pression absolue
15
5
12
11
5
3
10
1
2
