Entrée : pour sondes de température PTC (KTY 81-121, 990 Ω @
25° C) ou NTC (103AT-2, 10 K Ω @ 25 °C).
Sortie : à relais SPST-NO (16A-AC1, 6A-AC3 250 VAC) ou SPDT
16A-AC1, 6A-AC3 250 VAC)
Vie électrique des sorties à relais : OUT SPST-NO: 100000 op. ;
SPDT: 50000 op. (om. VDE)
Catégorie de l'installation : II
Catégorie de mesure : I
Classe de protection contre les décharges électriques : Frontale en
Classe II
Isolements : Renforcé entre les parties en basse tension
(alimentation de type H et sorties à relais) et frontale; Renforcé
entre les parties en basse tension (alimentation de type H et
sorties à relais) et les parties en très très basse tension (entrées);
Renforcé entre l'alimentation et les sorties à relais ; Aucun
isolement entre l'alimentation de type F et les entrées.
7.2 - CARACTERISTIQUES MECANIQUES
Boîtier : en matière plastique avec autoextinction UL 94 V0
Dimensions : 33 x 75 mm, prof. 64 mm
Poids : 100 g environ
Installation : A encaissement à panneau (épaisseur max. 29 ou 12
mm en fonction de la broche utilisée) avec trou de 29 x 71 mm
Raccordements : Bornes à vis de 2,5 mm
Degré de protection frontale : IP 65 avec garniture
Degré de pollution : 2
Température ambiante de fonctionnement : 0 ... 50 °C
Humidité ambiante de fonctionnement : 30 ... 95 RH% sans
condensation
Température de transport et stockage : -10 ... +60 °C

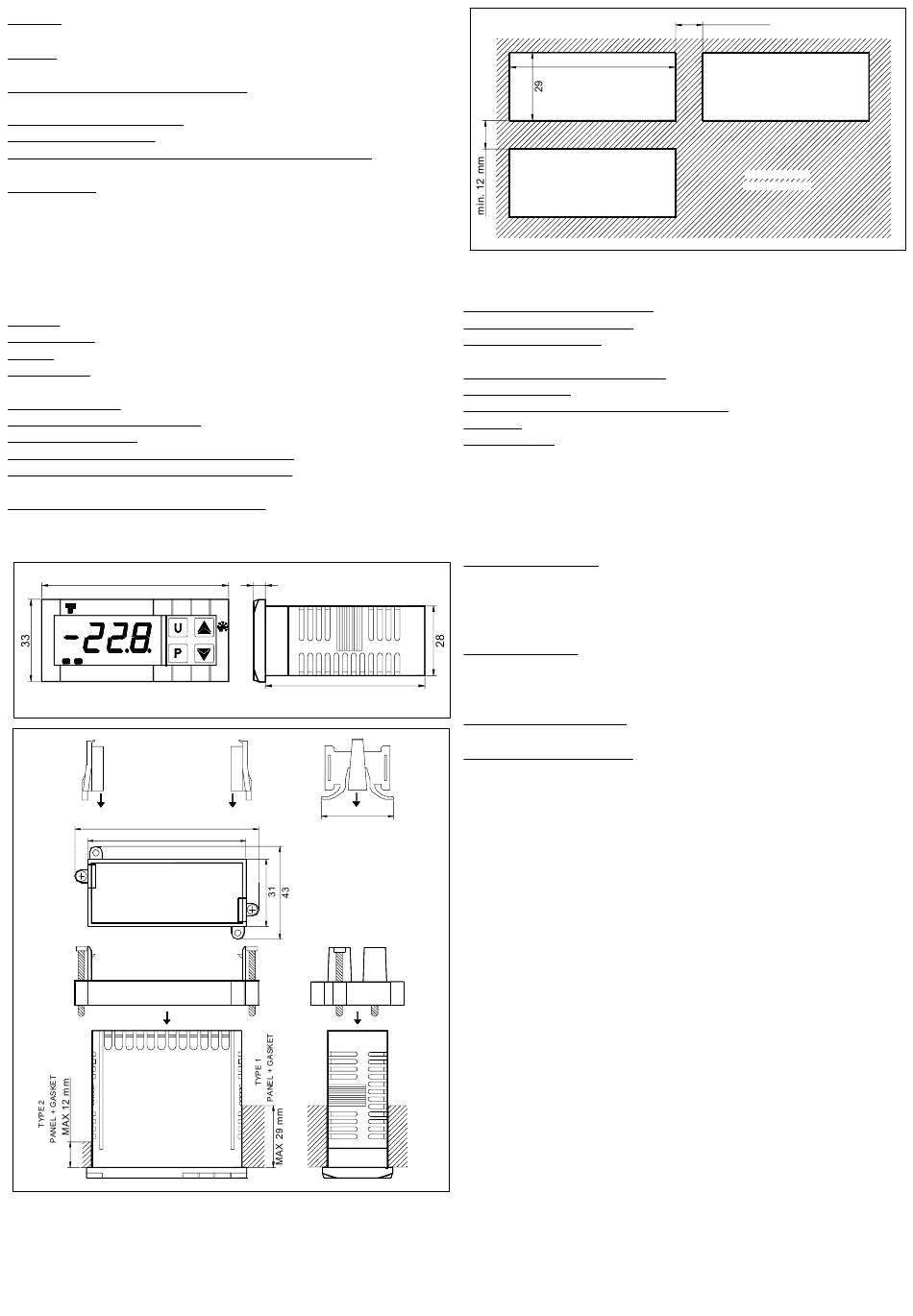

7.3 - DIMENSIONS MECANIQUES, TROUAGE DU PANNEAU ET
FIXAGE [mm]
75
TLZ 20
Out Def
BRACKETS
TYPE 2
86
74
BRACKET
TYPE 1
TECNOLOGIC - TLZ 20 - INSTRUCTIONS POUR L'UTILISATION - Vr.01 - ISTR 06487 - PAG. 6
2
5
64
34
71
7.4 - CARACTERISTIQUES FONCTIONNELLES
Réglage de la Température : ON/OFF
Contrôle des dégivrages : à intervalles pour arrêt du compresseur
Etendue de mesure : PTC: -50...150 °C / -58 ... 302 °F;
NTC: -50...109 °C / -58...228 °F
Résolution de la visualisation : 1 ° ou 0,1°
Précision totale: +/- 0,5 % fs
Temps d'échantillonnage de la mesure : 130 ms
Display: 4 Digit Rouge h 12 mm
Conformité : Directive CEE EMC 2004/108/CE (EN 61326),
Directive CEE BT 2006/95/CE (EN 61010-1)
7.5 - CODIFICATION DE L'INSTRUMENT
TLZ 20 a b cc d
a : ALIMENTATION
H = 100...240 VAC
L = 24 VAC/VDC
F = 12 VAC/VDC
b : SORTIE OUT
S = Relais SPDT 16A-AC1
R = Relais SPST-NO 16A-AC1
cc : CODES SPECIAUX
d : VERSION SPECIAUX
min. 15 mm
RECOMMENDED
PANEL CUTOUT
