7 - DONNEES TECHNIQUES
7.1 - CARACTERISTIQUES ELECTRIQUES
Alimentation : 12 VAC/VDC, 24, 110, 230 VAC+/- 10%
Fréquence AC : 50/60 Hz
Absorption : 2 VA environ
Entrée/s : Pour sondes de température NTC (103AT-2 10 KΩ a 25
°C
Sortie : A relais SPDT 8A-AC1 (3A-AC3) 250 VAC o SPDT cont.
NO: 16A-AC1 (6A-AC3) 250 VAC, cont. NC: 8A-AC1 (3A-AC3) 250
VAC
Vie électrique des sorties à relais :100000 opér. (relais 8A); 30000
opér. (relais 16A)
Catégorie d'installation: II
Classe de protection contre les décharges électriques : Frontale en
Classe II
Isolements : Renforcé entre les parties en basse tension
(alimentation 110 ou 230 V et sortie à relais) et frontale ; Renforcé
entre les parties en basse tension (alimentation 110 ou 230 V et
sortie à relais) et les parties en très basse tension (entrée) ;
Renforcé entre alimentation et sortie à relais; Aucun isolement entre
l'alimentation à 12 V et l' entrée.
7.2 - CARACTERISTIQUES MECANIQUES
Boîtier : en matière plastique avec autoextinction UL 94 VO
Dimensions : 33 x 75 mm, prof. 64 mm
Poids : 150 gr environ
Montage : Par panneau (épaisseur max. 29 mm) avec bride 29 x 71
mm
Connexions : Avec bornes à vis 2,5 mm²
Degré de protection frontale : IP 65 avec garniture
Degré de pollution : 2
Température ambiante de fonctionnement : 0 ... 55°C
Humidité ambiante de fonctionnement : 30 ... 95 RH% sans
condensation
Température de transport et de stockage : -10 ... +60°C

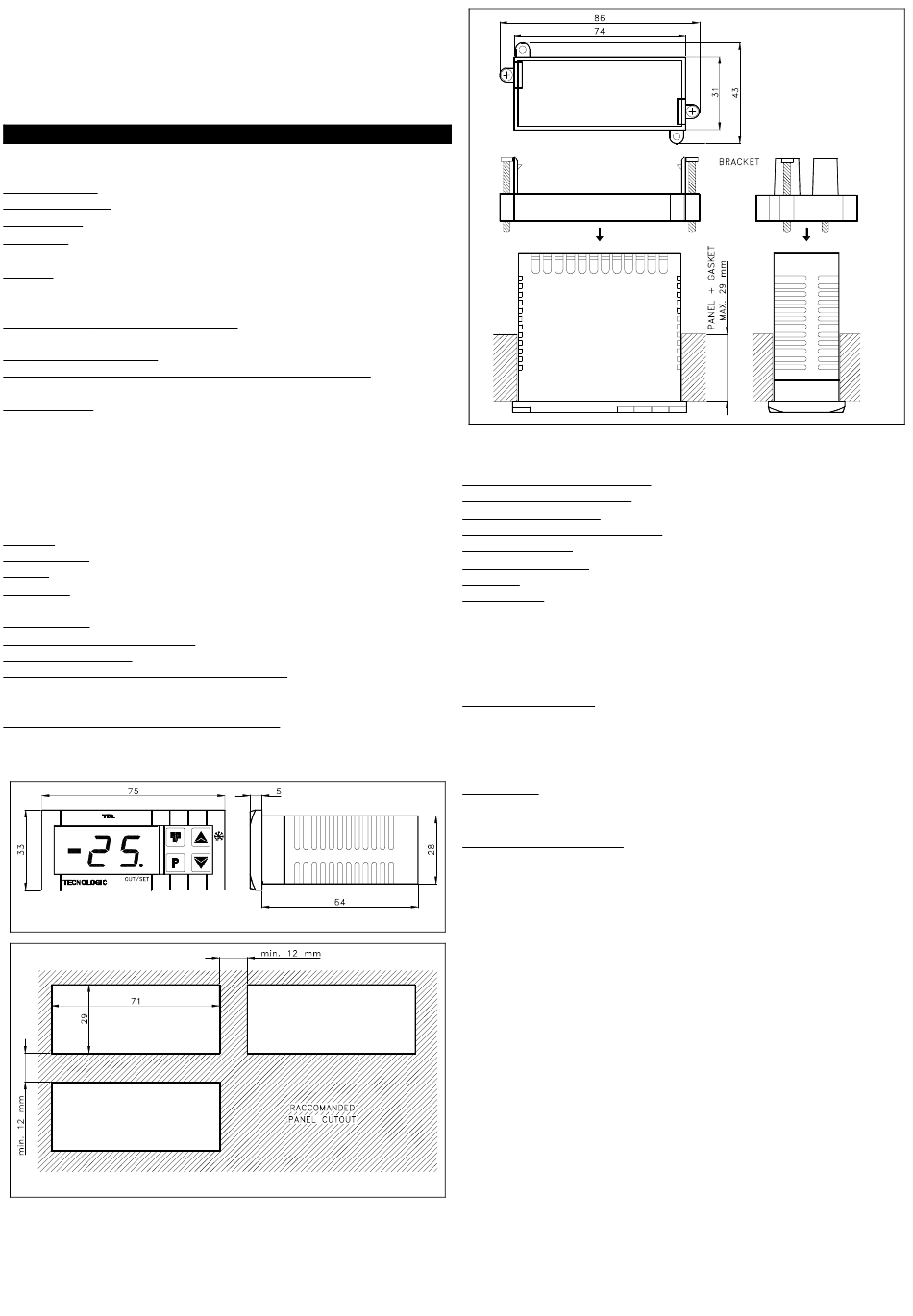

7.3 - DIMENSIONS MECANIQUES, TROUAGE DU PANNEAU ET
FIXAGE [mm]
TECNOLOGIC - TDL 62 - INSTRUCTIONS POUR L'UTILISATION - Vr. 01 - ISTR 04898 - PAG. 5
7.4 - CARACTERISTIQUES FONCTIONNELLES
Réglage de la Température : T.O.R (ON/OFF)
Contrôle des dégivrages : à intervalles pour l'arrêt du compresseur
Etendue de mesure : -40 ...60°C / -30...99 °F
Résolution de la visualisation : 1 °
Précision totale : +/- 1 % fs
Vitesse de lecture : 1 lectures par seconde
Display: Rouge h 14 mm, 2 Digit avec signe "-"
Conformité : Directive CEE CEM 89/336 (EN 61326), Directive CEE
BT 73/23 et 93/68 (EN 61010-1).
7.5 - CODIFICATION DE L'INSTRUMENT
TDL 62 a b cc
a : ALIMENTATION
F = 12 VAC/VDC
A = 24 VAC
C = 110 VAC
D = 230 VAC
b : RELAIS
L = SPDT 8A-AC1
S = SPDT (NO) 16A-AC1; (NC) 8A-AC1
cc : CODES SPECIAUX
