Si le produit est défectueux pendant la période de garantie ou en
dehors de la période de garantie il faut contacter le service des
ventes TECNOLOGIC pour obtenir l'autorisation de l'expédier.
Le produit défectueux accompagné des indications du défaut
trouvé, doit parvenir en port franc auprès de l'usine TECNOLOGIC,
sauf si des accords différents ont été pris.
7 - DONNEES TECHNIQUES
7.1 - CARACTERISTIQUES ELECTRIQUES
Alimentation : 12 VAC/VDC, 24, 110, 230 VAC+/- 10%
Fréquence AC : 50/60 Hz
Absorption : 2 VA environ
Entrée/s : Pour sondes de température NTC (103AT-2 10 KΩ a 25
°C
Sortie : A relais SPDT 8A-AC1 (3A-AC3) 250 VAC ou SPST-NO
16A-AC1 (6A-AC3) 250 VAC
Vie électrique des sorties à relais :100000 opér. (relais 8A); 30000
opér. (relais 16A)
Catégorie d'installation: II
Classe de protection contre les décharges électriques : Frontale en
Classe II
Isolements : Renforcé entre les parties en basse tension
(alimentation 110 ou 230 V et sortie à relais) et frontale ; Renforcé
entre les parties en basse tension (alimentation 110 ou 230 V et
sortie à relais) et les parties en très basse tension (entrée) ;
Renforcé entre alimentation et sortie à relais; Aucun isolement entre
l'alimentation à 12 V et l' entrée.
7.2 - CARACTERISTIQUES MECANIQUES
Boîtier : en matière plastique avec autoextinction UL 94 VO
Dimensions : 33 x 65 mm, prof. 50 mm
Poids : 105 gr environ
Montage : Par panneau (épaisseur max. 5 mm) avec bride 25 x 58
mm
Connexions : Avec bornes à vis 2,5 mm²
Degré de protection frontale : IP 65 avec garniture
Degré de pollution : 2
Température ambiante de fonctionnement : 0 ... 55°C
Humidité ambiante de fonctionnement : 30 ... 95 RH% sans
condensation
Température de transport et de stockage : -10 ... +60°C

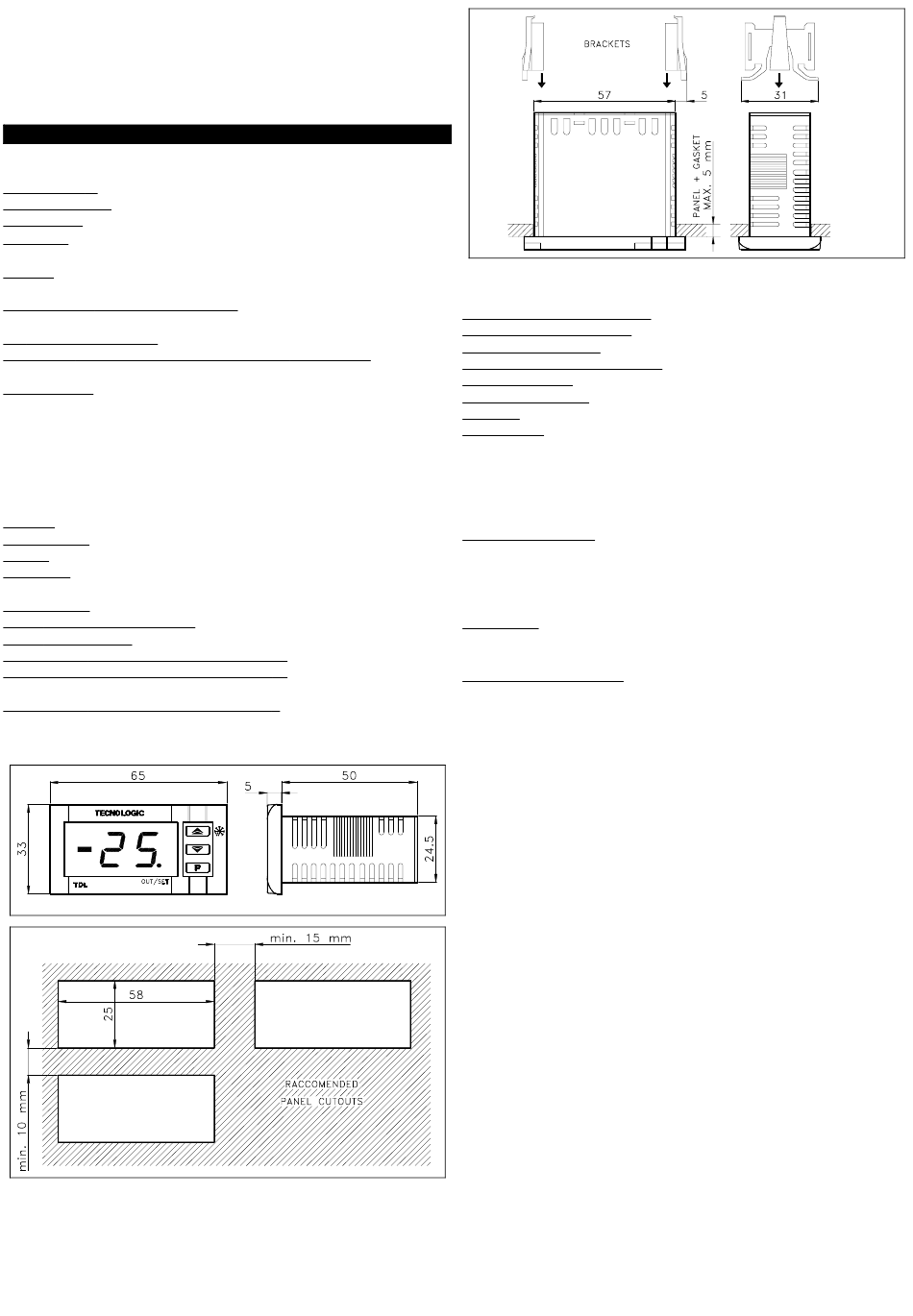

7.3 - DIMENSIONS MECANIQUES, TROUAGE DU PANNEAU ET
FIXAGE [mm]
TECNOLOGIC - TDL 52 - INSTRUCTIONS POUR L'UTILISATION - Vr. 01 - ISTR 04886 - PAG. 5
7.4 - CARACTERISTIQUES FONCTIONNELLES
Réglage de la Température : T.O.R (ON/OFF)
Contrôle des dégivrages : à intervalles pour l'arrêt du compresseur
Etendue de mesure : -40 ...60°C / -30...99 °F
Résolution de la visualisation : 1 °
Précision totale : +/- 1 % fs
Vitesse de lecture : 1 lectures par seconde
Display: Rouge h 14 mm, 2 Digit avec signe "-"
Conformité : Directive CEE CEM 89/336 (EN 50081-1, EN 50082-1),
Directive CEE BT 73/23 et 93/68 (EN 61010-1).
7.5 - CODIFICATION DE L'INSTRUMENT
TDL 52 a b cc
a : ALIMENTATION
F = 12 VAC/VDC
A = 24 VAC
C = 110 VAC
D = 230 VAC
b : RELAIS
L = SPDT 8A-AC1
H = SPST-NO 16A-AC1
cc : CODES SPECIAUX
