Tecnologic TDH 01 Instructions Pour L'utilisation

TDH 01
REGULATEUR ELECTRONIQUE DIGITAL A
MICROPROCESSEUR
INSTRUCTIONS POUR L'UTILISATION
C2AI - 9 RUE DE CATALOGNE - 69153 DECINES
Téléphone: 04 72 15 88 70 - Fax: 04 78 26 41 35
INTRODUCTION: Ce manuel contient toutes les informations nécessaires
pour une installation correcte et les instructions pour l'utilisation et
l'entretien du produit, pour cela nous vous recommandons de lire
attentivement les instructions suivantes. Tout a été mis en œuvre pour la
réalisation de ce document, toutefois la Société TECNOLOGIC S.p.A. ne
peut s'assumer aucune responsabilité concernant son utilisation. C'est la
même chose pour toute personne ou Société concernée par la création de ce
manuel. Cette publication
TECNOLOGIC S.p.A. qui en interdit la reproduction et la divulgation,
même partielle, sans son autorisation préalable. La Société TECNOLOGIC
S.p.A. se réserve le droit d'apporter des modifications esthétiques et
fonctionnelles à tout moment et sans aucun préavis.
fait partie intégrante de la Société
TECNOLOGIC - TDH 01 USER MANUAL (F - D) - Vr. 01 - ISTR 00248 - PAG. 1
INDEX
1 DESCRIPTION GENERALE
1.1 PANNEAU FACE AVANT
1.2 CODIFICATION DE L'INSTRUMENT
2 DONNEES TECHNIQUES
3 INSTALLATION
4 FONCTIONNEMENT
4.1 REGULATEUR T.O.R.
4.2 FONCTION DU SET POINT DYNAMIQUE
5 PROGRAMMATION
5.1 ETABLISSEMENT DU SET POINT
5.2 PROGRAMMATION DES PARAMETRES
5.3 ETABLISSEMENT DES LIMITES D'ENTREE
6 DESCRIPTION DES PARAMETRES
6.1 TABLEAU DES PARAMETRES
7 PROBLEMES, ENTRETIEN ET GARANTIE
1 - DESCRIPTION GENERALE

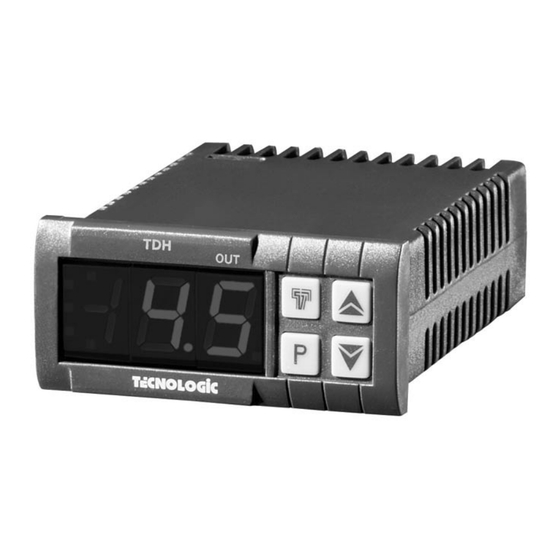

Le modèle TDH 01 est un régulateur digital à microprocesseur avec 1 Set
point et un réglage ON/OFF (T.O.R.) La valeur de procédé est visualisé sur
3 display rouges tandis que l'état des sorties est signalé par un led.
L'instrument prévoit 1 sortie à relais et une entrée pour les sondes de
températures du type PTC (KTY 81-121), ou RTD (Pt 100 ou Ni100), ou
Thermocouples (J, K, S) ou pour les sondes de n'importe quel type ayant
une sortie normalisée sur courant ou sur tension 4..20mA, 0..20 mA ou
0..10 V.
-
1.1 PANNEAU FACE AVANT
1 - Touche P : Utilisée pour la programmation du set point et pour la
programmation des paramètres de fonctionnement
