= 2 : Retard après l'extinction
T e m p .
" P S C " = 2
S P
O N
O U T
o f f
P t C
= 3 : Retard entre les allumages
T e m p .
" P S C " = 3
S P
O N
O U T
o ff
P tC
La fonction résulte déconnectée en programmant "PtC" = 0.
Pendant les phases de retard de l'allumage de la sortie OUT pour
interdiction de la fonction "Compressor Protection" le led OUT est
clignotant.
En outre, on peut empêcher l'activation de la sortie OUT après
l'allumage de l'instrument pour le temps établi au par. "od".
La fonction résulte déconnectée pour "od" = OFF.
Pendant la phase de retard à l'allumage le display montre
l'indication od alternée à la visualisation normale de la
température.

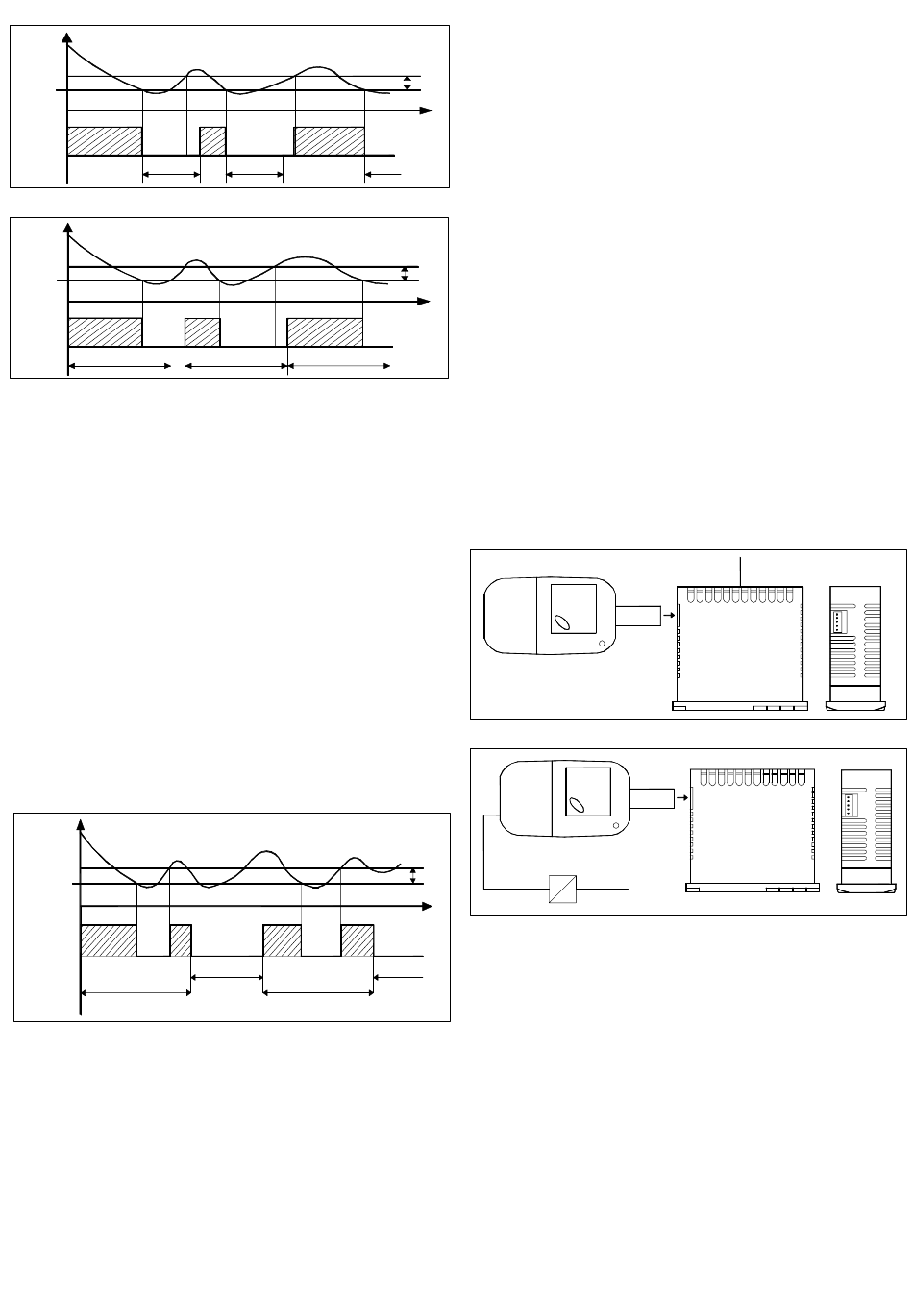

4.4 - CONTROLEUR DE DEGIVRAGE
Le mode de contrôle automatique du dégivrage, qui est du type
pour arrêt du compresseur, agit en fonction des paramètres
suivants :
"dCt" : Mode de comptage de l'intervalle des dégivrages
- rt - compte le temps total de fonctionnement (instrument on)
- ct - compte seulement le temps de fonctionnement du
compresseur (sortie OUT on)
"dint" : Intervalle entre les dégivrages
"dEFE" : Durée du dégivrage
L'instrument pourvoit à chaque échéance du temps "dint" (temps
de fonctionnement de l'instrument si "dCt" = rt, ou bien il ajoute les
temps de fonctionnement de la sortie OUT si "dCt" = ct) à
déconnecter la sortie OUT pour le temps "dEFE".
Temp.
SP
ON
ON
OUT
off
Defrost
dint
(exemple avec "dCt" = rt)
Le cycle de dégivrage en cours est signalé par l'allumage du led
DEF.
Par les paramètres "dLo", "Etdu" et "dALd" on peut aussi établir
le comportement du display pendant le dégivrage.
Le paramètre "dLo" permet le blocage de la visualisation du display
sur la dernière lecture de température ("dLo" = On) pendant tout le
cycle et jusqu'à quand, fini le dégivrage, la température n'est pas
revenue au-dessous de la valeur ["SP" + "Etdu"] ou bien le temps
programmé au par. "dALd" est échu.
Ou bien il permet la visualisation de l'écriture "dEF" ("dLo" = Lb)
pendant le dégivrage et, après la fin du dégivrage, de l'écriture
TECNOLOGIC - TLZ 20 - INSTRUCTIONS POUR L'UTILISATION - Vr.01 - ISTR 06487 - PAG. 4
O N
O N
o ff
P tC
O N
O N
o ff
P tC
P tC
ON
ON
off
off
dEFE
dint
(DEFROST)
"PdEF"
jusqu'à quand la température n'est pas revenue
au-dessous de la valeur ["SP" + "Etdu"] ou le temps établi au par.
"dALd" est échu.
Différemment ("dLo" = OFF) le display pendant le dégivrage
continuera à visualiser la température mesurée par la sonde.
H S E t
4.5 - DEGIVRAGES MANUELS
tim e
Pour faire démarrer un cycle de dégivrage manuel, il faut appuyer
o f f
sur la touche UP/DEFROST quand on n'est pas en mode de
programmation, et en le laissant appuyé pour 5 secondes environ
P t C
après lesquels, le led DEF s'allumera et l'instrument réalisera un
cycle de dégivrage.
4.6 - FONCTIONNEMENT DE LA TOUCHE "U"
La fonction de la touche U peut être définie par le paramètre
"USrb" et peut être configuré pour les fonctionnements suivants :
H S E t
= OFF : La touche n'effectue aucune fonction.
= 1 : En appuyant sur la touche pour au moins 1 sec., on peut
tim e
commuter l'instrument de l'état de ON à l'état de Stand-by et
vice-versa.
o ff
4.7 - CONFIGURATION DES PARAMETRES AVEC "KEY 01"
L'instrument est muni d'un connecteur qui permet le transfert de et
vers l'instrument des paramètres de fonctionnement à travers le
dispositif TECNOLOGIC KEY01 avec connecteur à 5 pôles.
Ce dispositif est utilisable pour la programmation en série
d'instruments qui doivent avoir la même configuration des
paramètres ou pour conserver une copie de la programmation d'un
instrument et pouvoir la transférer de nouveau rapidement.
Pour l'utilisation du dispositif KEY 01, on peut alimenter seulement
le dispositif ou seulement l'instrument.
Instrument alimenté et dispositif non alimenté
Instrument alimenté par le dispositif
SUPPLY ADAPTER
HSEt
12 VDC
time
Pour transférer la configuration d'un instrument sur le dispositif
off
(UPLOAD), il faut procéder de la façon suivante :
1) positionner les deux dip switch du dispositif KEY01 dans la
dEFE
position OFF.
2) brancher le dispositif à l'instrument TLZ en insérant le
connecteur approprié.
3) s'assurer que l'instrument ou le dispositif soient alimentés
4) observer le led de signalisation de la KEY 01: s'il est vert, cela
signifie que sur le dispositif une configuration a déjà été chargée
alors que s'il est vert clignotant ou rouge clignotant, cela signifie
que sur le dispositif aucune configuration valide n'a été chargée.
5) appuyer sur le poussoir placé sur le dispositif.
6) observer le led de signalisation : après avoir appuyé sur le
poussoir, le led devient rouge et ensuite, à la fin du transfert des
données, il devient vert.
7) à ce point, on peut déconnecter le dispositif.
Pour transférer la configuration chargée sur le dispositif à un
instrument de la même famille (DOWNLOAD), il faut procéder de la
façon suivante :
SUPPLY
AC SUPPLY
