= 3 : Retard entre les allumages
T e m p .
S P
O N
O U T
o ff
P t
La fonction résulte déconnectée en programmant "Pt" = 0.
Pendant les phases de retard de l'allumage de la sortie OUT pour
interdiction de la fonction "Compressor Protection" le led OUT est
clignotant.
En outre, on peut empêcher l'activation de la sortie OUT après
l'allumage de l'instrument pour le temps établi au par. "od".
La fonction résulte déconnectée pour "od" = oF.
Pendant la phase de retard à l'allumage le display montre
l'indication od alternée à la visualisation normale de la
température.
4.5 - CONTROLEUR DE DEGIVRAGE
Le mode de contrôle automatique du dégivrage, qui est du type
pour arrêt du compresseur, agit en fonction des paramètres
suivants :
"dC" : Mode de comptage de l'intervalle des dégivrages
- rt - compte le temps total de fonctionnement (instrument on)
- ct - compte seulement le temps de fonctionnement du
compresseur (sortie OUT on)
"di" : Intervalle entre les dégivrages (heures)
"dn" : Intervalle entre les dégivrages (minutes)
"dE" : Durée du dégivrage
L'instrument pourvoit à chaque échéance du temps "dint" (temps
de fonctionnement de l'instrument si "dC" = rt, ou bien il ajoute les
temps de fonctionnement de la sortie OUT si "dC" = ct) à
déconnecter la sortie OUT pour le temps "dE".
Temp.
SP
ON
ON
OUT
off
Defrost
di + dn
(exemple avec "dCt" = rt)
Le cycle de dégivrage en cours est signalé par l'allumage du led
DEF.
Par les paramètres "dL", "Et" et "dA" on peut aussi établir le
comportement du display pendant le dégivrage.
Le paramètre "dL" permet le blocage de la visualisation du display
sur la dernière lecture de température ("dL" = On) pendant tout le
cycle et jusqu'à quand, fini le dégivrage, la température n'est pas
revenue au-dessous de la valeur ["SP" + "Et"] ou bien le temps
programmé au par. "dA" est échu.
Ou bien il permet la visualisation de l'écriture "dF" ("dL" = Lb)
pendant le dégivrage et, après la fin du dégivrage, de l'écriture
"Pd" jusqu'à quand la température n'est pas revenue au-dessous
de la valeur ["SP" + "Et"] ou le temps établi au par. "dALd" est
échu.
Différemment ("dL" = oF) le display pendant le dégivrage
continuera à visualiser la température mesurée par la sonde.

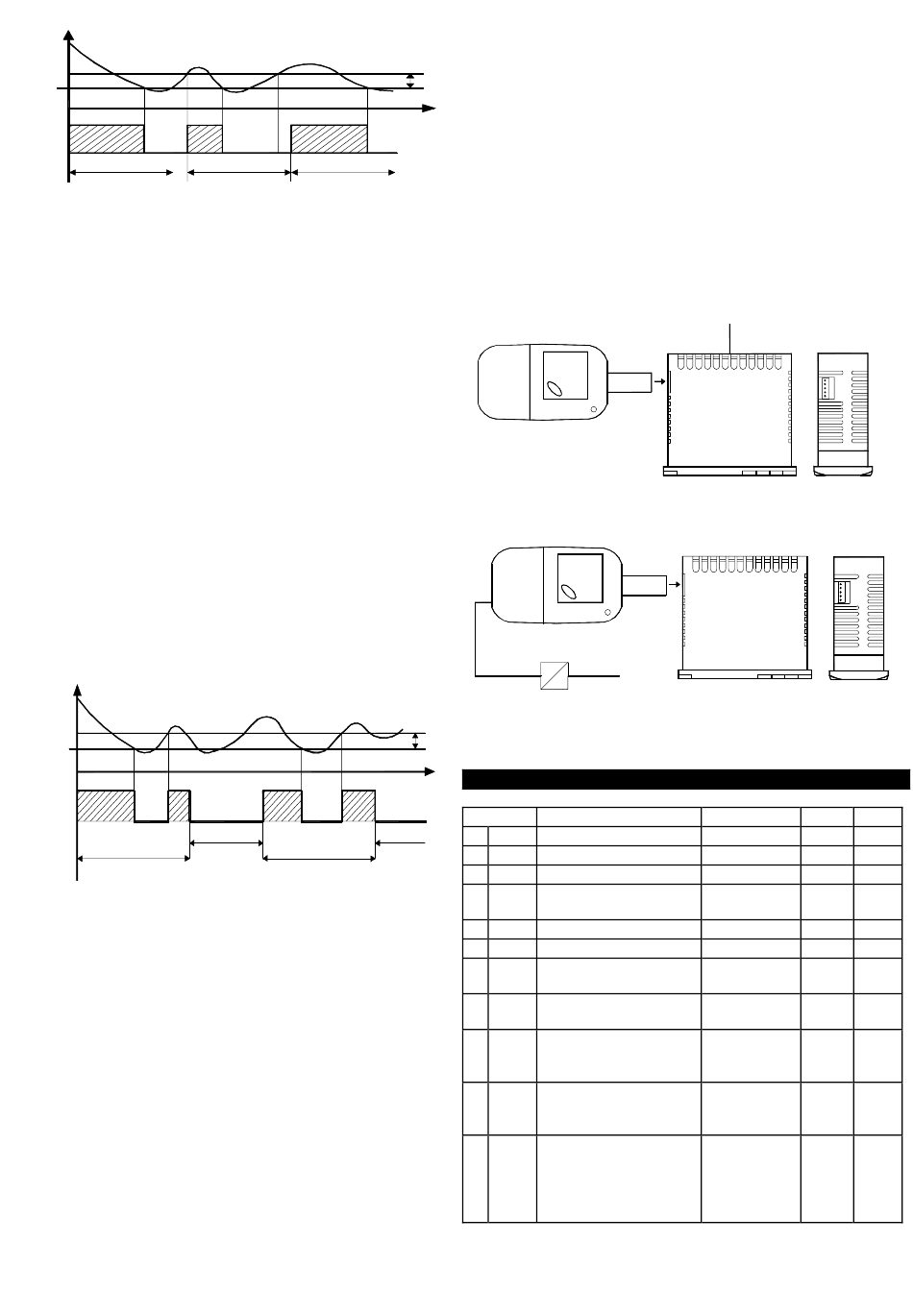

TECNOLOGIC - TLE 20 - INSTRUCTIONS POUR L'UTILISATION - Vr. 02 - 03/08 - ISTR-TLE20-FRA2 - PAG. 4
" P S " = 3
O N
O N
o ff
P t
P t
ON
ON
off
off
dE
di + dn
(DEFROST)
4.6 - DEGIVRAGES MANUELS
Pour faire démarrer un cycle de dégivrage manuel, il faut appuyer
sur la touche UP/DEFROST quand on n'est pas en mode de
programmation, et en le laissant appuyé pour 5 secondes environ
d
après lesquels, le led DEF s'allumera et l'instrument réalisera un
cycle de dégivrage.
tim e
4.7 - CONFIGURATION DES PARAMETRES AVEC "KEY 01"
o ff
L'instrument est muni d'un connecteur qui permet le transfert de et
vers l'instrument des paramètres de fonctionnement à travers le
dispositif TECNOLOGIC KEY01 avec connecteur à 5 pôles.
Ce dispositif est utilisable pour la programmation en série
d'instruments qui doivent avoir la même configuration des
paramètres ou pour conserver une copie de la programmation d'un
instrument et pouvoir la transférer de nouveau rapidement.
Pour l'utilisation du dispositif KEY 01, on peut alimenter seulement
le dispositif ou seulement l'instrument.
Instrument alimenté et dispositif non alimenté
Instrument alimenté par le dispositif
SUPPLY ADAPTER
12 VDC
Pour de plus amples informations il faut voir le manuel d'utilisation
d
relatif au dispositif KEY 01.
5 - TABLEAU DES PARAMETRES PROGRAMMABLES
time
off
Par.
1
Set Point minimum
dE
LS
2
Set Point maximum
HS
3
Type de sonde
SE
4
Calibrage de la sonde
CA
5
Unité de mesure
ru
6
Point décimal
dP
7
Filtre de mesure
Ft
8
Différentiel
d
9
Temps d'activation de
t1
la sortie OUT pour
sonde abîmée
10
Temps de déconnexion
t2
de la sortie OUT pour
sonde abîmée
11
Mode de
HC
fonctionnement de la
sortie OUT:
H = Chauffage
C = Refroidissement
SUPPLY
AC SUPPLY
Description
Range
-58 ÷ HS
LS ÷ 199
Pt - nt
-30 ÷ 30
°C/°F
°C - °F
on - oF
oF ÷ 20
sec
0 ÷ 30
°C/°F
oF ÷ 99
min.
oF ÷ 99
min.
H - C
Def.
Note
-50
100
nt
0.0
°C
on
2.0
2.0
oF
oF
C
